5.3. Отображения скважин в разрезах

Геологические разрезы скважин отображаются в продольном и поперечном профиле трассы.

Выделив скважину, правой кнопкой мыши вызываем окно, выбираем «Свойства».

Рис.5.19

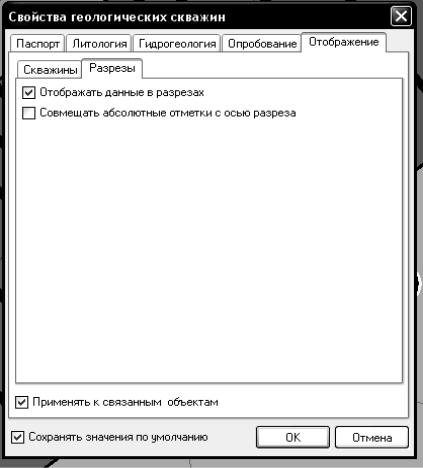

В разрезах отображаются только те скважины, у которых в окне свойств на закладке «Отображение» установлен флаг «Отображать данные в разрезах». По умолчанию этот флаг устанавливается для новой скважины.

Откройте продольный профиль трассы на главной панели управления, выбрав «Окно». Геологические колонки отображаются на профиле трассы. Откройте окно настройки отображения скважин в разрезах («Скважины» в дереве объектов). Для удобства просмотра установите подходящий масштаб геологических скважин в разрезах.

28

Отображение скважины в разрезе зависит от того, на каком расстоянии она находится от оси разреза. Если скважина удалена от оси разреза на большее расстояние, чем указано в поле «Ширина полосы снесенных выработок», то такая скважина в разрезах не отображается.

Если скважина удалена от оси разреза на расстояние, меньшее значению «Ширины снесенных выработок», но большее «Ширины полосы близких выработок», то в разрезе граница такой скважины отображается пунктирными линиями.

Если скважина удалена от оси разреза на меньшее расстояние, чем указано в поле «Ширина полосы близких выработок», то граница такой скважины отображается в разрезе сплошной линией. Укажите, нужно ли отображать в разрезах «Точки опробования грунта» и «Уровни грунтовых вод».

На продольнике слева от разреза скважины отображаются точки отбора образцов грунта (тип значка определяется разновидностью пробы) и уровни грунтовых вод скважины.

По умолчанию слои грунта обозначаются наименованиями, но можно обозначать другими данными. Выберите переключатель «Дополнительными данными».

Укажите, какие данные выводить: геологические индексы элементов, номера ИГЭ, группы грунтов по разработке. Параметры, установленные для подписей, – цвет и высота шрифта – используются при экспорте чертежа геологических колонок в IndorDraw.

Если в окне «Свойства геологических скважин» установлен флаг «Совмещать абсолютные отметки с осью разреза», то устье скважины в разрезах отображается на уровне оси разреза.

Контрольные вопросы

1.Как производится классификация грунтов?

2.Как вводится информация о геологических скважинах?

3.Как производится отображение скважин в разрезах?

29

Лабораторная работа №6

Трассирование автомобильных дорог

В системе IndorCad реализованы как классические схемы трассирования дорог посредством тангенциального хода с кривыми типа «клотоида – круговая кривая – клотоида», так и схемы на основе кривых Безье третьего и пятого порядков, которые позволяют осуществлять пространственное трассирование дорог, что особенно эффективно при проектировании транспортных развязок.

Команды для работы с трассами объединены в меню «Трасса» и собраны на панели инструментов «Трассы». Чтобы создавать и редактировать трассы, реализованы два режима движения: «Создание трассы» и «Редактирование трассы». Для обеспечения плавного изменения формы трассы в ее угловые вершины вписываются кривые, модели и параметры которых выбираются в окне «Параметры вершин трассы». После разбивки трассы на поперечные профили проектируется продольный профиль трассы, верх земляного полотна (ВЗП) и поперечные профили.

6.1. Создание трассы

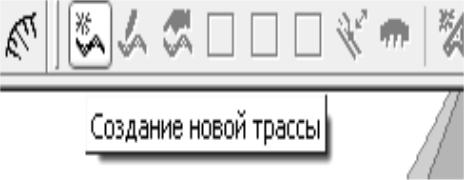

Включите режим «Создание новой трассы» на панели инструментов «Трассы».

Рис.6.1

30

Последовательными щелчками задайте тангенциальный ход трассы и завершите построение повторными щелчками на конечной вершине.

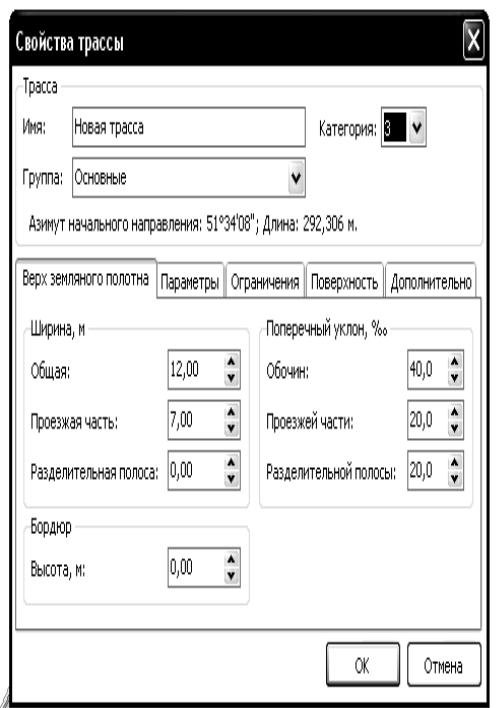

В появившемся диалоговом окне «Свойства трассы» введите название трассы и выберите категорию трассы.

Рис.6.2

При выборе категории трассы значения некоторых полей (такие как продольный уклон, минимальные радиусы кривых и т.д.) устанавливаются соответствующими выбранной категории.

31

На каждой из закладок в окне «Свойства трассы» любое из значений можно редактировать вручную.

Рис.6.3

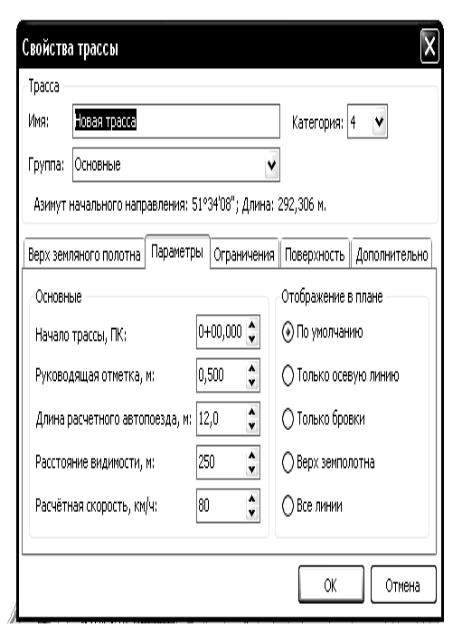

Переключите на закладку «Параметры» и укажите начальный пикет трассы. Введите значение руководящей отметки трассы.
