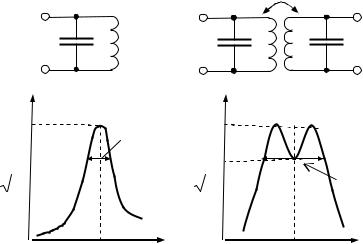

лители типа LC просты в изготовлении и настройке на высоких частотах (десятки килогерц и выше). В диапазоне звуковых и промышленных частот, когда трудно изготовить контуры с высокой добротностью, находят применение избирательные усилители типа RC. Все процессы в RC-цепях могут протекать только апериодически. Однако процесс может стать колебательным, если с помощью усилителя компенсировать потери в схеме, повысив тем самым ее добротность. Частоту настройки RC-цепи, соответствующую резонансу в LC-контуре, называют частотой квазирезонанса.

13.3Избирательный усилитель типа RC со сложной ООС

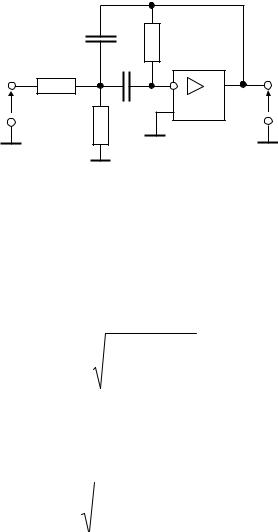

С применением операционных усилителей строятся относительно низкочастотные избирательные усилители. Хорошо зарекомендовал себя в практических устройствах избирательный усилитель типа RC на ОУ с двухпетлевой ОС (рис. 13.6). Коэффициент передачи за пределами полосы пропускания ослабляется двумя параллельными частотно-зависимыми ООС. Одна из них

157

13.4 Активные фильтры нижних и верхних частот

Для подавления сигналов в диапазоне частот выше некоторой частоты f0 используются фильтры нижних частот (ФНЧ), а ниже граничной частоты f0 – фильтры верхних частот (ФВЧ), примеры практической реализации которых показаны на рис. 13.7. Граничная частота определяется соотношением

f0 12 RC. Коэффициент передачи в полосе пропускания рас-

смотренных фильтров равен единице (ОУ используется как повторитель напряжения). Крутизна логарифмической амплитудночастотной характеристики представленных фильтров второго порядка за границей пропускания – 40 дБ/дек. Полосовой фильтр строится путем последовательного соединения ФНЧ и ФВЧ, настроенных на граничные частоты полосы пропускания.

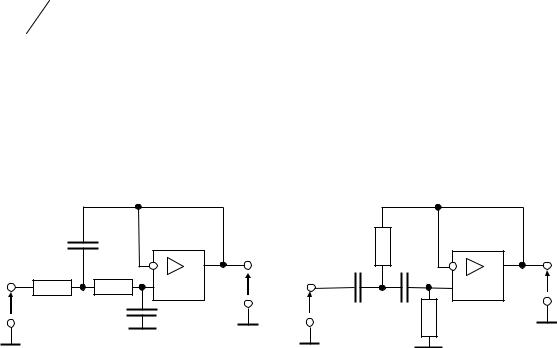

Рис. 13.7 – Схемы активных фильтров нижних (а) и верхних (б) частот

158

14 ГЕНЕРАТОРЫ ГАРМОНИЧЕСКИХ КОЛЕБАНИЙ

14.1Структурная схема генератора. Условия баланса фаз и амплитуд

Электронным генератором называют устройство, преобразующее с помощью усилительных элементов энергию источника питания в энергию электрических колебаний заданной формы и частоты. По форме генерируемых колебаний различают генераторы гармонических колебаний и релаксационные (импульсные) генераторы. По виду избирательной цепи различают LC- и RC-генераторы гармонических колебаний.

Маломощные генераторы гармонических колебаний широко используются в измерительной технике, автоматике, как задающие устройства радиопередатчиков и устройств преобразовательной техники. Генераторы средней и большой мощности применяются для питания технологических установок высокочастотного нагрева, ультразвуковой обработки, электронных микроскопов, в радиопередающих устройствах.

Структурная схема LC-генератора гармонических колебаний показана на рис. 14.1. В колебательном контуре непрерывно возникают и постоянно затухают из-за наличия потерь собственные электрические колебания с малыми амплитудами, частота которых определяется параметрами контура. Их причиной являются флуктуационные токи, вызванные тепловым движением электронов в проводнике. Усилительный элемент и цепь обратной связи предназначены для превращения этих колебаний в незатухающие. Пополнение энергии контура происходит током транзистора каждый период в фазе с собственными колебаниями контура. Иначе такой автогенератор можно рассматривать как избирательный усилитель с положительной обратной связью (ПОС). Процесс возникновения и нарастания колебаний происходит до тех пор, пока в автогенераторе не установятся стационарные значения тока и напряжения, обусловленные нелинейными свойствами усилительного элемента.

Для анализа процессов в автогенераторе в петле ПОС можно выделить два звена, коэффициенты передачи которых зависят соответственно от амплитуды и частоты колебаний. Тогда петлевое

связь должна быть положительной и петлевое усиление должно быть больше единицы.

Стационарный режим автоколебаний описывается уравне-

нием

Т Аг, j г К Аг ос j г 1,

где Аг – амплитуда колебаний генератора, г – частота колебаний.

Цепь обратной связи

Uвых Аг, г

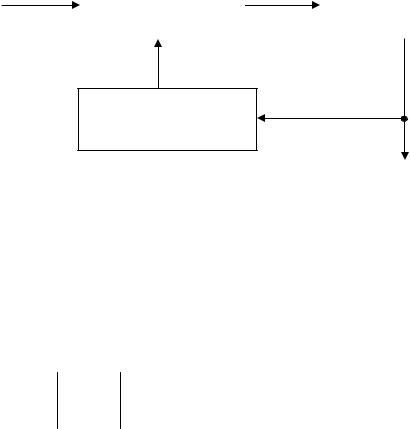

Рис. 14.1 – Структурная схема генератора

Это уравнение обычно распадается на два условия:

а) баланс фаз (из которого определяется частота колеба-

ний):

.

argT к ос 2 n, где n 0,1, 2,...;

б) баланс амплитуд (из которого определяется Аг ):

г

Определение частоты колебаний производится в рамках линейной теории, определение же амплитуды колебаний требует решения нелинейных уравнений. Проще всего такая задача решается графическим путем (совмещением амплитудной характеристики усилителя и характеристики передачи цепи обратной связи; их точка пересечения соответствует стационарному режиму автоколебаний).
