21

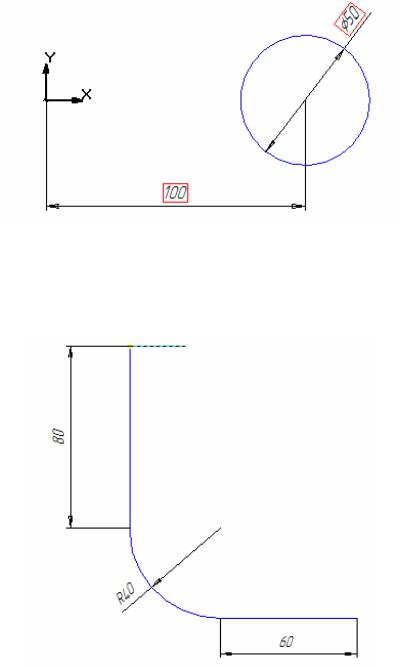

те кнопку Эскиз на Панели управления и выполните чертеж основания – формообразующей окружности, показанной на рис. 3.12.
Рис. 3.12
3. Закройте эскиз. В плоскости, перпендикулярной к плоскости окружности, выполните эскиз образующей (рис. 3.13).
Рис. 3.13

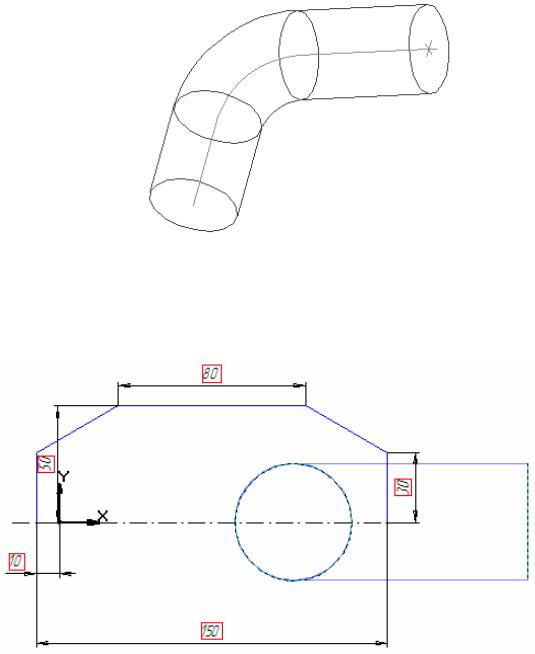

4. Выполните операцию Кинематический элемент по двум эскизам
(рис. 3.14).
22
Рис. 3.14
5. Создадим эскиз корпуса патрубка, лежащий в плоскости первого эскиза окружности (рис. 3.15).
Рис. 3.15

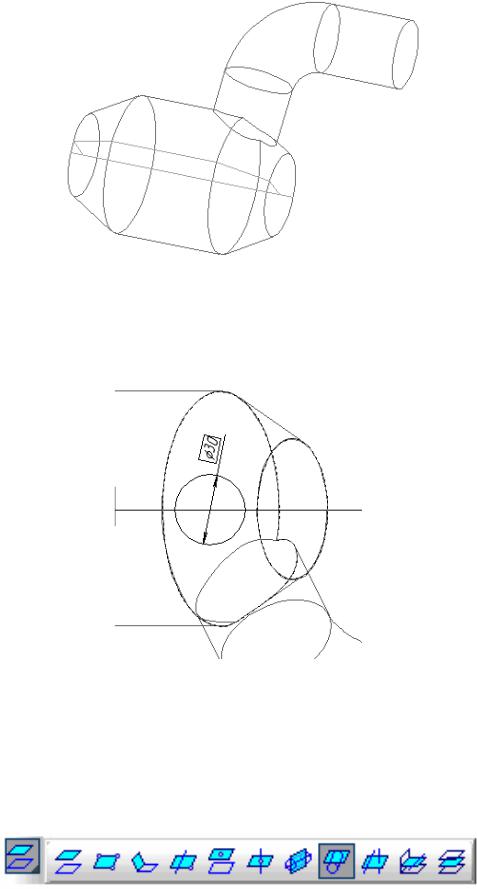

6. С помощью операции Приклеить элемент вращения создадим модель корпуса (рис. 3.16).
23
Рис. 3.16
7. На плоскости, касательной к конической поверхности корпуса патрубка, выполним эскиз окружности, являющейся основанием трубки (рис. 3.17).
Рис. 3.17
Касательная плоскость создается путем двух операций: Плоскости под
углом
, выполняемой с помощью активизации кнопки Вспомогательная геометрия на Панели управления
, а затем кнопки Касательная плоскость
(рис. 3.18).
Рис. 3.18
24
8. Создадим Эскиз окружности диаметром 30 и выполним операцию
Приклеить элемент выдавливания на расстояние 75 мм и получим модель,
показанную на рис. 3.19.
Рис. 3.19

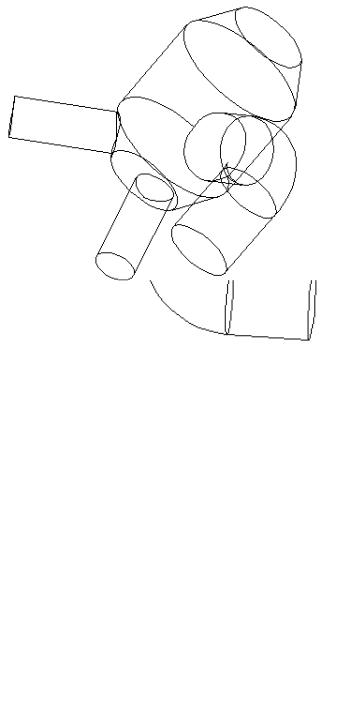

9. Аналогично создается модель второй трубки (рис. 3.20).
Рис. 3.20

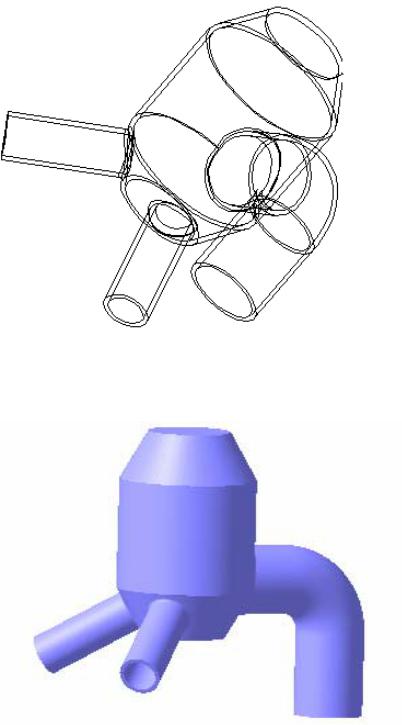

10. С помощью операций Скругление и Оболочка создадим скругление острых кромок и тонкостенную оболочку толщиной 3 мм направлением внутрь
(рис. 3.21)
25
Рис. 3.21
11. Выберем полутеневое отображение детали (рис. 3.22).
Рис. 3.22
12.Сохраните изменения и закройте документ.
3.4.МОДЕЛЬ ЛИСТОВОЙ ДЕТАЛИ
Содержание задания: создать модель листовой детали.
Листовая деталь – это непрерывная совокупность прямолинейных и изо-
