гнутых участков листа с одинаковой толщиной материала (S). Изогнутые участки (сгибы) характеризуются внутренним радиусом, углом сгиба, шириной освобождения и глубиной освобождения.

Листовое тело создается путем выдавливания эскиза в направлении, перпендикулярном его плоскости. При этом существуют определенные требования, предъявляемые к созданию эскиза листового тела.

Эскиз должен удовлетворять следующим основным требованиям:

•в эскизе может быть один или несколько контуров;

•если контур один, то он может быть разомкнутым или замкнутым;

•если контуров несколько, все они должны быть замкнуты;

•если контуров несколько, один из них должен быть наружным, а другие - вложенными в него. При этом внешний контур образует форму листового тела, а внутренние контуры образуют отверстия.

•допускается один уровень вложенности контуров.

Для построения листового тела с замкнутым эскизом необходимо задать следующие его параметры:

•Направление выдавливания эскиза: Прямое направление или Об-

ратное.

•Толщину листового тела.

•Коэффициент положения нейтрального слоя. Он определяет положение нейтрального слоя по толщине сгибаемого тела и используется для определения длин развернутых участков (при разгибании сгибов). Значение коэффициента нейтрального слоя зависит от физических характеристик материала, его толщины и радиуса сгиба.

Создание листового тела начинается с создания эскиза на основе замкнутой фигуры и или разомкнутой линии.

Построение листового тела на основе замкнутого эскиза.

1.Нажмите кнопку Деталь.

2.Выберем проекционную плоскость, например, плоскость ZX и щелкнем по кнопке Эскиз.

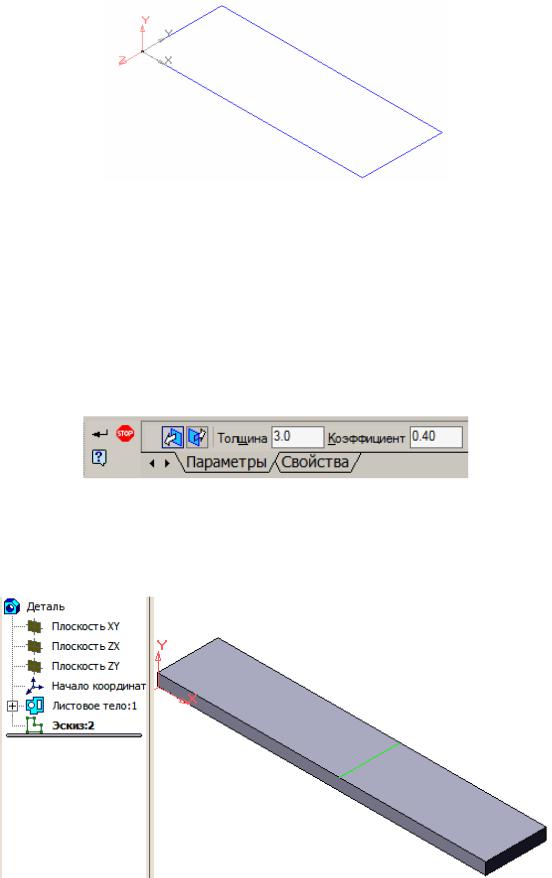

3.Построим эскиз основания детали (рис. 3.23).

28

б

в

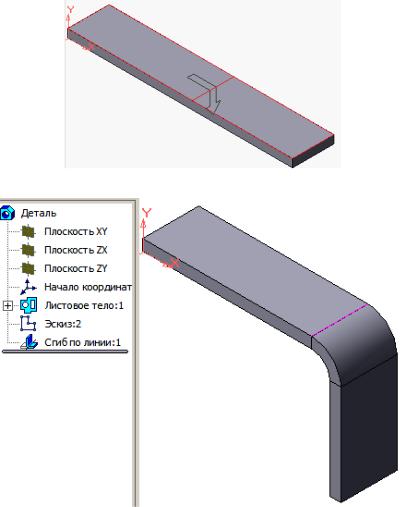

Рис. 3.25

Создание листового тела с разомкнутым эскизом

Построение листового тела на основе разомкнутого эскиза имеет следующие особенности:

–отрезки в эскизе формируют плоские участки листового тела;

–дуги в эскизе формируют сгибы соответствующих радиусов;

–углы контура в эскизе формируют сгибы с заданным пользователем внутренним радиусом.

При построении разомкнутого эскиза для создания листового тела к нему предъявляются следующие требования:

–эскиз может состоять только из отрезков и дуг окружностей;

–отрезки могут соединяться с дугами только в точках касания.

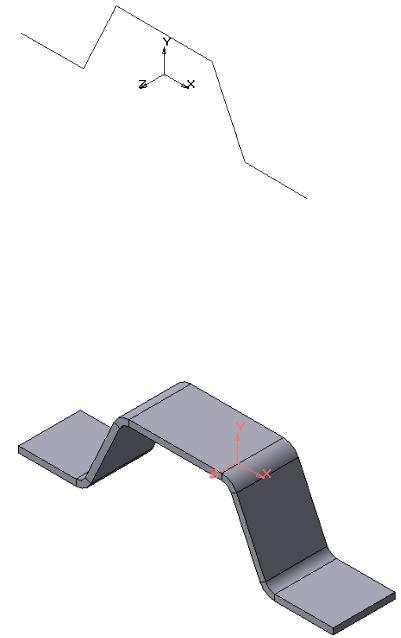

1.Построим эскиз листового тела требуемой формы (рис. 3.26)

29

Рис. 3.26

2. Активизировать кнопку Листовое тело. На Панели свойств задать параметры выдавливания листового тела: направление, расстояние выдавливания, толщину листового тела, радиус сгиба, коэффициент нейтрального слоя и нажать клавишу Enter. Задать полутоновое отображение (рис. 3.27).

Рис. 3.27

3.Для создания отверстия в листовой детали щелкните по плоской грани, на которой предстоит создать круглое отверстие. Плоскость выделится пунктирным прямоугольником.

4.В панели инструментов щелкнуть по кнопке Отверстие в листовом теле. Появится Панель свойств: Отверстие и фантом изображения создаваемого отверстия. Стрелкой показывается направление выдавливания. Это направление, а также глубина выдавливания определяется системой автоматически. По умолчанию центр отверстия размещается в начале локальной системы координат. В Панели свойств введите значение диаметра. Для того, чтобы изменить

30

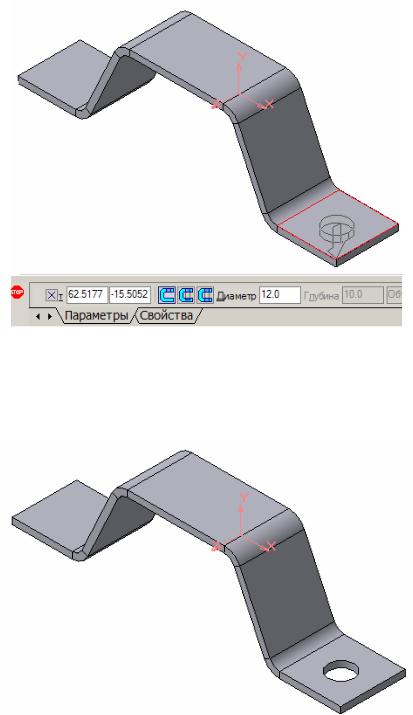

положение центра отверстия, щелкните на вкладке Параметры по квадратику с крестиком перед полем Точка привязки, затем установите указатель мыши в местоположении создаваемого отверстия (рис. 3.28).

Рис. 3.28

5. Щелкните по кнопке Создать объект. Появится отверстие в листовой детали (рис. 3.29)

Рис. 3.29

6. Для создания выреза – отверстия произвольной формы на плоских гранях листового тела первоначально выполняется эскиз выреза. После закрытия
