УДК 744 Кузьменко Е. Л. Инженерная графика. Часть 2. Трехмерное

моделирование в САПР КОМПАС-3D [Текст] : метод. указания к выполнению трехмерных моделей деталей в графическом редакторе КОМПАС3D для студентов специальности 170400 (150405) – Машины и оборудование лесного комплекса / Е. Л. Кузьменко, И. К. Лукина, Н. А. Сердюкова ; Фед. агентство по образованию, ГОУ ВПО «ВГЛТА». – Воронеж, 2007. – 39 с.

Методические указания знакомят студентов с основными принципами и приемами трехмерного моделирования в графическом редакторе КОМПАС-3D V8, а также содержат примеры создания трехмерных твердотельных моделей геометрических тел и деталей, подобранных в соответствии с программой курса «Инженерная графика» для студентов специальности 170400 (150405) – Машины и оборудование лесного комплекса.

Печатается по решению редакционно-издательского совета ГОУ ВПО «ВГЛТА»

Рецензент доц. кафедры механики ВГАУ Э.О. Егоров

3

Введение

Основу профессиональной деятельности инженера-конструктора составляет процесс пространственно-графического формообразования. Пространственная графическая модель является средством решения конкретных поисковых задач, представленных в данной работе. В данной методической разработке присутствуют задания по геометрическому моделированию различных объектов, а также задачи, напрямую связанные с моделированием реальных изделий, связанных с профессиональной направленностью студентов.

Задания включают овладение приемами и навыками работы с графическим пакетом КОМПАС-3D V7, которая включает в себя три основные компоненты:

•систему трехмерного твердотельного моделирования КОМПАС-3D;

•чертежно-графический редактор КОМПАС-ГРАФИК;

•систему проектирования спецификаций.

Система трехмерного твердотельного моделирования КОМПАС-3D предназначена для создания трехмерных ассоциативных моделей отдельных деталей и сборочных единиц, содержащих как оригинальные, так и стандартизованные конструктивные элементы.

1. ОБЩИЕ ПРИНЦИПЫ МОДЕЛИРОВАНИЯ ДЕТАЛЕЙ В КОМПАС-3D

Общепринятым порядком моделирования твердого тела является последовательное выполнение булевых операций (объединения, вычитания и пересечения) над объемными элементами (сферами, призмами, цилиндрами, конусами, пирамидами и т.д.). Образование объемных элементов в КОМПАС-3D происходит с помощью перемещения (смещения или поворота) в пространстве плоской фигуры. Плоская фигура, на основе которой образуется тело, называется эскизом, а формообразующее перемещение эскиза – операцией.

Эскиз может располагаться в одной из плоскостей проекций (горизонтальной, фронтальной или профильной), на плоской грани существующего тела или во вспомогательной плоскости, положение которой задано пользователем. Эскиз изображается на плоскости стандартными средствами редактора КОМ- ПАС-ГРАФИК. В эскиз можно перенести изображение из ранее подготовленного КОМПАС-ГРАФИК чертежа или фрагмента. Это позволяет при создании

4

трехмерной модели опираться на готовую чертежно-конструкторскую документацию.

Процесс проектирования детали – это совокупность этапов, обеспечивающих эффективное создание той или иной детали. Создание базовой модели предполагает выполнение нескольких этапов:

•создание и сохранение документа для модели детали;

•создание эскиза детали;

•создание базовой детали;

•создание дополнительных элементов детали.

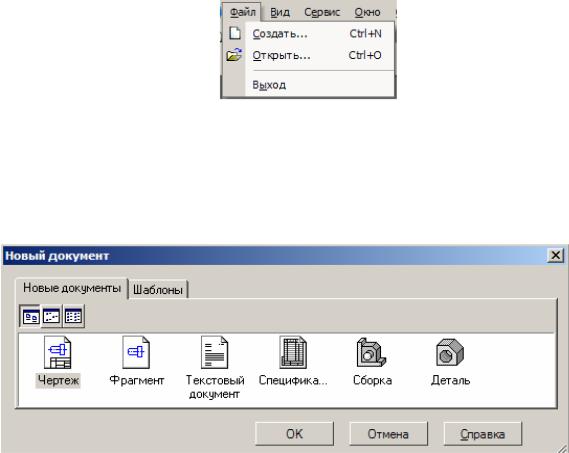

Запуск системы КОМПАС-3D осуществляется со стартовой страницы меню главного меню Файл (рис. 1.1)

Рис. 1.1

Если щелкнуть левой кнопкой мыши по пункту Создать, появится диалоговое окно Новый документ, предназначенное для выбора нужного документа и режима работы системы (рис. 1.2).

Рис. 1.2

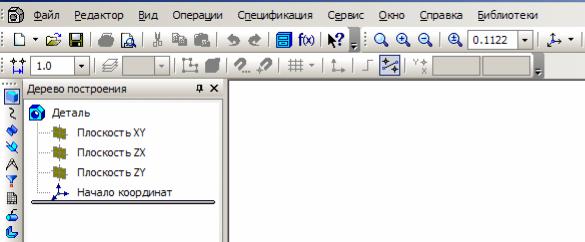

Если щелкнуть в появившемся окне по пункту Деталь, то появится главное окно системы, настроенное на режим работы с деталями (рис. 1.3). Графическим интерфейсом для управления процессом проектирования и редактирования деталей и узлов является Дерево построения. В нем дается графическое

5

упорядоченное представление составных частей детали с соответствующими пиктограммами.

Рис. 1.3

Щелкнув по кнопке Сохранить на панели инструментов, сохраните документ в нужной папке и присвойте ему имя.

Создание трехмерной модели производится с помощью следующих операций:

•вращение эскиза вокруг оси, лежащей в плоскости эскиза

•выдавливание эскиза в направлении, перпендикулярном плоско-

сти эскиза

•кинематическая операция – перемещение эскиза вдоль указанной направляющей.

•элемент по сечениям

В начале создания модели всегда встает вопрос, какой элемент использовать в качестве основания детали. Для ответа на него нужно представить себе базовую конструкцию будущей детали, мысленно исключив из этой конструкции мелкие конструктивные элементы (фаски, проточки, скругления) и разбив деталь на составляющие формообразующие элементы (призмы, цилиндры, конусы, торы и т.д.).

Чаще всего в качестве основания используют самый крупный из этих элементов. Если в составе детали есть несколько сопоставимых по размерам элементов, в качестве основания выбирают тот из них, к которому потребуется непосредственно добавлять (вырезать) наибольшее количество дополнительных объектов.
