На лицевую панель прибора в рабочем режиме постоянно выводится основная информация [22, 23]:
• сигнализатор режима работы крана (зеленый – «НОРМА», желтый – «ВНИМАНИЕ», красный – «СТОП»);
• |
процент загрузки крана в виде ленточной диаграммы; |
|
С |
|
|
• |
длина стрелы/угол наклона стрелы; |
|
• |
вылет; |
|
• |
текущее значение номинальной грузоподъёмности. |
|
По вызову вывод тся вспомогательная информация: |
||
масса груза; |
|
|
при |
|
|
|
запасовка пол спаста; |
|
|
текущее значение допустимой высоты подъёма крюка; |
|
|
давлен я в полостях гидроцилиндра подъёма стрелы; |
|
процент загрузки крана номинального значения; |
||
|
отработанный |
|
|
ресурс крана моточасов; |
|
|
сер йный номер |
ора; |
|
аз мут поворота платформы; |
|
текущее время. |
|
|
|
А |
|
Пользователю доступны данные о последних 30 подъёмах с пе- |
||
регрузкой из регистратора параметров: |
||
• |
номер подъёма; |
|
• |
дата и время подъёма; |
|
• |
вес поднятого груза; |
Д |
|
||
В мнемоническом виде постоянно выводится информация: |
||
• |
о работе в передней зоне; |
|
• |
о работе вблизи ЛЭП; |
|
• |
о срабатывании ограничителя подъёма крюковой подвески; |
|
• |
о срабатывании ограничителя сматывания троса с лебёдки; |
|
• |
о включении одного |
из видов ограничений координатной |
защиты Потолок, Цилиндр, Поворот влево и Поворот вправо.
Многорежимный дисплей 1 в зависимости от выбора оператора |
|
индицирует [22, 23]: |
И |
•состояние стрелового и опорного оборудования. В это состояние дисплей переходит автоматически при включении прибора или нажатии любой из кнопок 32, 33, 34;
•длину стрелы, если с помощью кнопки 4 «ДЛ НА СТРЕЛЫ» включен указанный режим и горит светодиод 3;
•угол наклона стрелы, если с помощью кнопки 5 «УГОЛ НАКЛОНА» включен указанный режим и горит светодиод 2;
116
•процент загрузки крана, если нажать кнопку 29;
•азимут поворота платформы, если нажать кнопку 31. Последовательным нажатием кнопки 34 в левом сегменте дис-
плея устанавливается вид стрелового оборудования (0 – режим монтажа, 1 – стрела, 2, 3, 4 – гуськи). Нажатием кнопки 33 в среднем сегменте дисплея устанавливается коэффициент запасовки грузового каната. Нажатием кнопки 32 в правом сегменте устанавливается состояние аутригеров (0 – на колесах, 1, 2, 3 – степени выдвижения аутригеров).
Инд катор включения ограничения на сматывание троса с ле- |
||
бёдки 6 в нормальном состоянии горит. Он мигает, когда выбран весь |
||
допуст мый запас троса на грузовой лебёдке. В этот момент кран о с- |
||
С |
|
|
тановлен. |
|
сигнализатора приближения к ЛЭП 7 в |
Инд катор сра |
|
|
нормальном состоян |
горит. В зоне ЛЭП – мигает, кран остановлен. |
|
Д сплей нд кац |
вылета 8. Если в рабочем режиме н ажать и |
|
удерж вать кнопку 17, то удет показываться значение веса груза на |
||
атывания |
|
|
б |
||
крюке, нажат е кнопки 26 выводит моточасы наработки (старшие |
||
разряды полного ч сла), нажатие кнопки 27 – текущее время (часы), |
||
Аналоговый дисплейАвеличины грузового момента 10 в виде ленточной диаграммы предназначен для отображения отношения фактического грузового момента к номинальному в процентах. Когда фактический грузовой момент приходится на диапазон от 90 до 100%
кнопки 28 – давление в поршневой полости в относительных единицах, а кнопки 30 – серийный номер прибора (старшие разряды полного числа).
Индикатор 9 характеризует рабочее состояние прибора и нор-
мальное (неперегруженное) рабочее состояние крана.
от номинального, последовательно включаются первый (90 – 95%), а |
||
затем второй (95 – 100%) жёлтые сегменты. Это состояние парал- |
||
Д |
||
лельно дублируется включением индикатора |
11. Одновременно |
|
включается прерывистый звуковой сигнал. |
|
|
Далее, когда фактический грузовой момент превышает 100% от |
||
|
И |
|
номинального, к горящим зеленым и желтым сегментам добавляются красные сегменты с шагом 5%, причем одновременно с загоранием второго красного сегмента (105%) загорается индикатор 14 и включается непрерывный звуковой сигнал. В момент загорания красного индикатора 14 блокируются выдвижение стрелы, опускание стрелы и подъём крюковой подвески. Одновременно начинают мигать дисплеи индикации вылета 8 и грузоподъёмности крана 13.
117
Дисплей текущего значения номинальной грузоподъёмности крана 13. Если в рабочем режиме нажать и удерживать кнопку 16, дисплей 13 индицирует значение номинальной высоты подъёма крю-
ка; при нажатии кнопки 26 – индицирует моточасы наработки (млад- |
||||
шие разряды полного числа); при нажатии кнопки 27 – выводит те- |
||||
С |
|
|
|
|
кущее время (минуты); при нажатии 28 – давление на датчике штоко- |
||||
вой полости в относительных единицах; при нажатии кнопки 30 – се- |
||||
рийный номер прибора (младшие разряды полного числа). |
||||
Инд катор огран чителя высоты |
подъёма крюка 15 в нормаль- |
|||
ном состоян |
гор т, |
срабатывании мигает. |
||
при |
|
|||
Инд катор-указатель состояния режима ограничения Цилиндр |
||||
18 загорается |
|
нач |
нает мигать |
при нажатии на кнопку 19 |
«ОГРАНИЧЕНИЕ ВЫЛЕТА СТРЕЛЫ». При этом система запоминает текущее значен е вылета стрелы на момент нажатия кнопки 19 как предел огранбчен я вылета стрелы. Если в процессе работы величина вылета стрелы не превышает предела его ограничения, то индикатор горит непрерывно. При достижении вылетом стрелы предела его ограничен я нд катор 18 начинает мигать и автоматически блокируется опускание и выдвижениеАстрелы.
Индикатор состояния режима ограничения Потолок 20 мигает при установке предела ограничения и при нажатии на кнопку 21. При этом система воспринимает высоту подъёма оголовка стрелы на момент нажатия кнопки 21 как пределДограничения высоты подъёма и запоминает это состояние. Если в процессе работы величина высоты подъёма оголовка не достигает предела её ограничения, индикатор горит ровным светом. При достижении предела ограничения высоты подъёма индикатор 20 начинает мигать и происходит автоматическая блокировка операций в сторону подъёма и выдвиженияИстрелы.
Индикаторы-указатели состояния ограничений по повороту вправо и влево 22 и 24 в нормальном состоянии погашены. При вводе соответствующего ограничения путём нажатия кнопок 23 и/или 25 они начинают мигать. Если кран находится в зоне разрешенных значений азимутов (т.е. внутри сектора ограничений), индикаторы 22 и 24 светятся непрерывно. При достижении правого или левого порога ограничения соответствующий индикатор начинает мигать, а кран останавливается.
Кнопки 26 – 31 используются также в режиме настройки для ввода данных, перехода в рабочий режим, уменьшения и увеличения настраиваемой величины, установки настраиваемой величины и движения по режимам настройки назад и вперед.
118
Датчики системы АС-АОГ-01м+ размещаются и закрепляются в специальных местах и узлах конструкции крана (см. рис. 3.40) [22, 23].
Датчик грузового момента представляет собой прибор, преобразующий суммарный грузовой момент от массы поднимаемого груза и собственной массы стрелы в электрический сигнал. В модификации АСАС-АОГ-01м+ для крана КС-3577 датчик грузового момента состоит из двух датчиков давления (рис. 3.44, а), измеряющих давление в поршневой и штоковой полостях гидроцилиндра подъёма стрелы. В модиф кац -АОГ-01м+ для крана QY-70K-I датчик веса груза состоит з двух датч ков усилия (рис. 3.44, б). Один из датчиков изсилумеряет лу натяжен я в грузовом тросе основного подъёма, другой –
натяжен я в грузовом тросе вспомогательного подъёма.
ба б

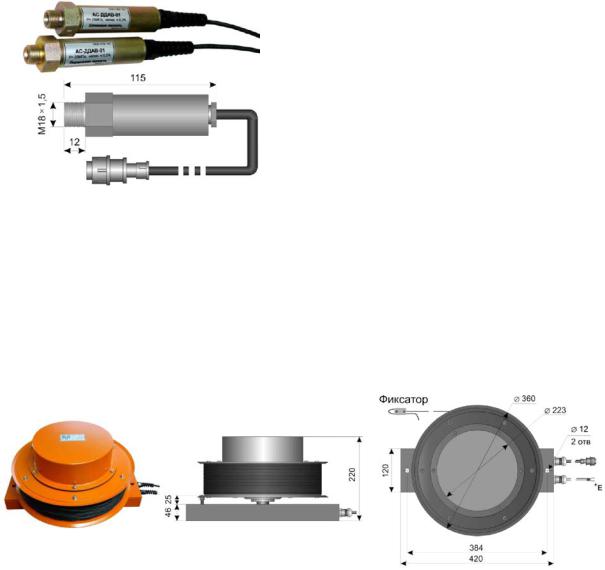

Рис. 3.44. ВнешнийАСвид и габариты датчиков грузового момента: а – датчики давления -ДД ВД-01; б – датчик усилия АС- УС-06.1
Датчик длины стрелы (рис. 3.45) работает по принципу преобразования длины сматываемого шнура в электрический сигнал и состоит из барабана с тросом, пружинного двигателя, редуктора, преобразующего длину сматываемого с барабана шнураИв угол вращения, и потенциометра, преобразующего вращение в электрический сигнал.
Рис. 3.45. Внешний вид и габариты датчика длины стрелы АС-ДДЛ-02.2+
119
Датчик угла наклона стрелы АС-ДУГ-02 представляет собой электронный потенциометр, приводимый в действие силой гравитации и преобразующий угол наклона стрелы в электрический сигнал. Датчик угла встроен в датчик длины стрелы.
Датчик азимута АС-ДАЗ-01 (рис. 3.46) представляет собой потенциометр, приводимый в действие вращением поворотной платформы крана и преобразующий угол поворота платформы в электрический
Ссигнал. Датчик сопряжен с осью вращения поворотной платформы.
и б Рис. 3.46. Внешний видАи га ариты датчика азимута платформы АС-ДАЗ-01
Датчик электрического поля С-ДЭП-01 (рис. 3.47) реагирует на электрическое поле, наводимое электросетями переменного тока с частотой 50 Гц, выдавая сигналы запрета при превышении напряженностью поля заданной величины. Д
И
Рис. 3.47. Внешний вид и габариты датчика электрического поля АС-ДЭП-01
АС-ДЭП-01 размещается на оголовке стрелы, защищен от ударов и излома при столкновении с препятствиями, не реагирует на сигналы телевизионных, тропосферных и радиорелейных станций.
