Основные особенности и технические характеристики МС2:
• четырехсекундное усреднение результатов измерения;
• модификации с выходным цифровым RBus или импульсным интерфейсом 0 – 32 Гц;
• диапазон измерения скорости ветра – от 1,5 до 32 м/с; |
|
С |
|
• |
погрешность измерения – не более (1 м/с + 10% от измерения); |
• степень защиты от внешних воздействующих факторов – IP55; |
|
• |
напряжен е п тания – 10 – 32 В постоянного тока. |
Электронные с гнальные креномеры (указатели углов наклона) |
|
серии |
Н предназначены для измерения и индикации углов продоль- |
ного и поперечного наклона. Устройство имеет световой индикатор – |
|
две вза мно перпенд кулярные дискретные светодиодные линейки, показывающ е отклонение от гравитационной вертикали по двум
осям, |
центральный ндикатор горизонтального положения. Допус- |
кается установка креномера в наклонном положении за счет реализа- |
|
циизадан я нулевого положения непосредственно на машине [44]. |
|
Основные осо енности и технические характеристики креноме- |
|
ров сер |
СН: |
встроенный и внешний датчики угла наклона; |
|
|
б |
цифровой интерфейс для интеграции в систему управления; |
|
стойкий к влаге, ви рациям и ударам герметичный корпус; |
|
2 оси измерения угла наклона; |
|
погрешность измерения угла наклона – не более 0,5°; |
|
степень защитыАот внешних воздействующих факторов – IP67; |
|
напряжение питания – 10 – 32 В постоянного тока; |
|
потребляемый ток – не более 0,3 . |
|
Датчик угла наклона ДУГ50 предназначен для измерения угла |
|
наклона рабочего оборудования строительно-дорожных машин отно- |
|
|
Д |
сительно гравитационной вертикали. Применяются в составе систем |
|
защиты и управления для измерения угла наклона стрелы грузоподъ- |
|
ёмного крана, продольного и поперечного наклона базовой платфор- |
|
мы кранов и автолестниц, а также для контроляИвертикальности рабочей мачты бурильно-крановых машин и т.п. [44].
Основные особенности и технические характеристики ДУГ50:
•модификации для измерения углов наклона относительно одной или двух осей – в диапазоне ± 55°;
•стойкий к влаге, вибрациям и ударам герметичный корпус;
•аналоговые 0,5 – 4,5 (0,5 – 9,5) В или цифровой RBus интерфейсы передачи данных;
81
• погрешность измерения угла наклона – не более 0,5°;
• степень защиты от внешних воздействующих факторов – IP67;
• напряжение питания – 10 – 32 В постоянного тока;
• потребляемая мощность – не более 1,4 Вт.
Датчики угла поворота типа ДПМ20.9 используются в системах контроля и управления строительно-дорожными машинами для определения положения рабочих механизмов.
Основные особенности ДПМ20.9:
ц фровой нтерфейс передачи данных RBus;
электронная настройка положения входного вала; |
|||
д скретный вход для подключения концевого выключателя. |
|||
С |
|
|
|
Датч к ус л я ТРС10000 нашли применение в различных сис- |
|||
темах автомат ческого контроля, защиты и управления промышлен- |
|||
ного назначен я, весовых системах и на строительно-дорожной тех- |
|||
нике, в том ч сле на |
ашенных кранах [44]. |
||
Основные осо |
|
технические характеристики ТРС10000: |
|
енности |
|
||
|
змеренбе ус лия – до 100 т; |
||
высокая точность и ста ильность показаний, достигаемая за счёт встроенной кали ровки и термокомпенсации;
цифровой интерфейс передачи данных RBus;
наличие дискретного управляющего входа для концевого выключателя;
относительная погрешность измерения усилия – не более 1%;
степень защиты от внешних воздействующих факторов – IP67;
напряжение питания – 10 – 32 В постоянного тока;
потребляемый ток – не болееД0,022 .
Датчик опасного приближения к ЛЭП Л220.16 предназначен для измерения напряженности электромагнитного поля воздушных ЛЭП переменного тока частотой 50 Гц. ПрименяетсяИв составе приборов безопасности для защиты от опасного приближения к ЛЭП оголовка стрелы грузоподъёмных кранов [44].
Основные особенности и технические характеристики ДЛ220.16:
•наличие дискретного управляющего входа;
•до 2-х силовых выходов с защитой от КЗ;
•цифровой интерфейс передачи данных RBus;
•диапазон измерения напряжённости электрического поля переменного тока частотой 50 Гц – от 0 до 16 В/м;
•степень защиты от внешних воздействующих факторов – IP55;
•напряжение питания – 8 – 32 В постоянного тока;
•потребляемый ток – не более 0,02 А.
82
Датчик азимута ДУА360.13 предназначен для измерения угла поворота подвижных частей рабочего оборудования строительнодорожных машин и обработки сигналов дискретного входа (концево-
го выключателя). Используется в составе системы безопасности |
|||
ОГМ240 для измерения угла поворота крановой установки относи- |
|||
С |
|
|
|
тельно неподвижного шасси [44]. |
|||
Основные особенности и технические характеристики ДУА360.13: |
|||
• установка на токосъёмное устройство крана; |
|||
• |
ц фровой нтерфейс передачи данных RBus; |
||
• |
нал ч е д скретного управляющего входа; |
||
змерения |
|
||
• |
д апазон |
угла поворота – от 0° до 360°; |
|
• |
погрешность |
|
угла поворота – не более 1°; |
• |
компенсац я люфтов в механической передаче угла поворота; |
||
|
б |
||
• |
степень защ ты от внешних воздействующих факторов – IP56; |
||
• |
напряжен е п тания – 10 – 32 В постоянного тока. |
||
Пом мо вышеперечисленных приборов ограничитель ОГМ240 может дополн тельно ра отать с такими датчиками, как счетчик мото-
давления смазочных и охладительных жидкостей автокрана и т.д.
часов СВН, тахометрТХАавтотракторный 3.1, датчики температуры и
На основе анализа функций и характеристик ограничителя ОГМ240 можно утверждать, что он является современной автоматизированной системой безопасности, отвечающей всем требованиям безопасности проведения грузоподъёмныхДопераций, и может применяться для комплексной автоматической защиты грузоподъёмных кранов раз-
личной конструкции.
Ограничитель грузоподъёмности ОНК-140И(рис. 3.28), производимый ООО «Арзамасский электромеханический завод», г. Арзамас, является системой автоматической защиты и представляет собой многофункциональный микропроцессорный прибор, полностью отвечающий «Правилам устройства и безопасной эксплуатации грузоподъёмных кранов» ПБ 10-382–00. ОНК-140 представляет собой усовершенствованную модель ограничителя ОНК МП-120 и может устанавливаться на стреловые самоходные, башенные и железнодорожные краны, краны-трубоукладчики, краны мостового типа. Существует более ста модификаций ограничителя грузоподъёмности ОНК-140, каждая из которых предназначена для определенного типа крана [45].
83
2
3
С |
|
|
5 |
и |
|
|
|
|
4 |
|
|
|
1 |
|
7 |
б |
|
||
|
|
6 |
|
Ограничитель Агрузоподъёмности ОНК-140 предназначен для защиты крана от перегрузок и опрокидывания при подъёме груза, защиты рабочего о орудования от повреждения при работе в стесненных условиях или в зоне ЛЭП (координатная защита) и для отображения информации о фактической массе поднимаемого груза, предельной грузоподъёмности, степени загрузки крана, величине вылета, высоте подъёма оголовка стрелы, её длине и угле наклона относительно

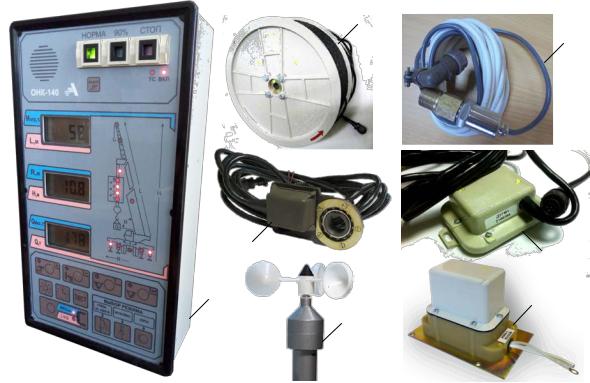

Рис. 3.28. Внешний вид ограничителя грузоподъёмности ОНК-140
горизонта [6].
Д Встроенный в ОНК-140 регистратор параметровИкрана (блок те-
леметрической памяти) обеспечивает запись и долговременное хране-
ние информации о рабочих параметрах крана, а также о степени нагрузки крана в течение всего срока службы ограничителя. Ограничитель ОНК-140 комплектуется модулем защиты от опасного напряжения (МЗОН). Его установка обеспечивает своевременное оповещение крановщика о наличии ЛЭП в непосредственной близости от крана и защиту от поражения током. В ограничителе предусмотрено 4 вида координатной защиты: Стена, Потолок, работа в секторе по азимуту (Поворот вправо и Поворот влево). Установка защиты позволяет производить работы крана в стесненных условиях (под ЛЭП, вблизи и между зданий) без опасения столкновения стрелы крана с препятствием.
84
В общем случае в состав модификаций ограничителя ОНК-140 могут входить (см. рис. 3.28) [6, 18]:
• блок питания и выходных реле БПиР; |
||
• блок обработки данных БОД – 1; |
||
• датчик длины стрелы ДД – 2; |
||
С |
|
|
• |
преобразователи давления ПрД (в поршневой ПрДп и штоко- |
|
вой ПрДш полостях гидроцилиндра подъёма стрелы) – 3; |
||
• |
датч к аз мута ДА – 4; |
|
• |
датч к угла наклона стрелы маятниковый ДУГМ – 5; |
|
скорости |
||
• |
датч к |
ветра ДСВ – 6; |
• |
модуль защ ты |
опасного напряжения МЗОН – 7; |
• |
датч к (прео разователи) усилия типа ПрУ или ДСТ, ис- |
|
пользуемые в кранах мостового и козлового типа; |
||
• |
датч к продольного и поперечного крена ДК; |
|
• |
токосъёмн к ТС; |
|
• |
датч к температуры окружающей среды ДТОС; |
|
• |
датч к температуры охлаждающей жидкости ДТОЖ; |
|
|
А |
|
• |
датчики температуры и давления масла в двигателе подъём- |
ной установкиб; |
|
• |
датчики давления масла в магистралях гидросистемы и т.д. |
Например, ограничители для башенных кранов (ОНК-140-35, ОНК-140-53) дополнительно комплектуются датчиками ветра, датчиком пути и высоты подъёма крюка, вДнем предусмотрена сложная координатная защита типа ломаной линии с шестью точками перегиба отдельно для крюка и стрелы. В состав ограничителей для башенных, железнодорожных (ОНК-140-41), мостовых и дизель-электрических (ОНК-140-15-38) кранов входит блок питанияИи выходных реле, который преобразует напряжение 220 В частотой 50 Гц в постоянное напряжение + 24 В и обеспечивает коммутацию электрических цепей крана с трёхфазным напряжением 380 В и током до 16 А. Ограничители для кранов трубоукладчиков (ОНК-140-20, ОНК-140-46) имеют в своем составе датчик продольного и поперечного крена ДК, который позволяет контролировать работу машины на наклонных поверхностях.
Структурная схема ограничителя ОНК-140-25М изображена на рис. 3.29. Ограничители этой модификации применяются на распространенных моделях автокранов с телескопической стрелой и гидроприводом. В состав данной модификации ограничителя входят: БОД, ПрДП, ПрДШ, ДУГМ, ДА, ДД, МЗОН, соединительные кабели [18].
