В состав модификаций ограничителя ОГМ240 для различных ти-
пов кранов могут входить (рис. 3.24) [44]: |
|
|
||||
1 |
– блок индикации БИ04.4х; |
|
|
|
||
2 |
– блок входов и нагрузок БВН1.3; |
|
|
|||
3 |
– датчик перемещения (длины стрелы) ДДС15(30, 50); |
|
||||
4 |
– датчики давления в полостях гидроцилиндра ДД250.11; |
|
||||
5 |
– датчик скорости ветра МС2; |
|
|
|
||
6 |
– сигнальный креномер СН1; |
|
|
|
||
7 |
– датч к угла наклона стрелы ДУГ50; |
|
||||
8 |
– датч к угла поворота стрелы (высоты подъёма крюка или |
|||||
магнитный |
|
|
|
|
||
изменен я вылета) т па ДПМ20.9 (для башенных кранов); |
|
|||||
С9 – датч к ус л я серии ТРС10000; |
|
|
||||
10 |
– пускатель |
|
ПМ12-010; |
|
|
|
11 |
– датч к опасного при лижения к ЛЭП ДЛ220.16; |
|
||||
12 |
б |
|
|
|||
– датч к аз мута ДУА360.13. |
|
|
|
|||
|
|
А |
|
|||
|
|
2 |
|
|
3 |
|
|
|
1 |
Д |
|
||
|
5 |
|
|
|||
|
|
|
|
4 |
|
|
|
|
|
|
|
|
|
|
|
|
6 |
7 |
|
8 |
|
9 |
10 |
|
|
И |
|
|
|
|
|
|
||
|
|
|
|
|
|
|
11
12

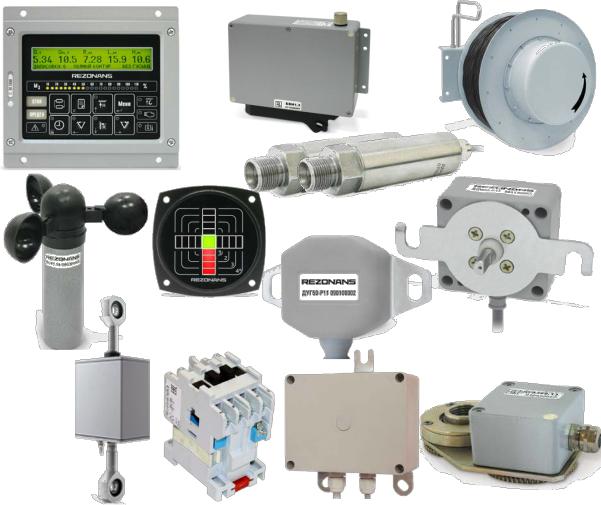

Рис. 3.24. Внешний вид элементов ограничителя грузоподъёмности ОГМ240
76

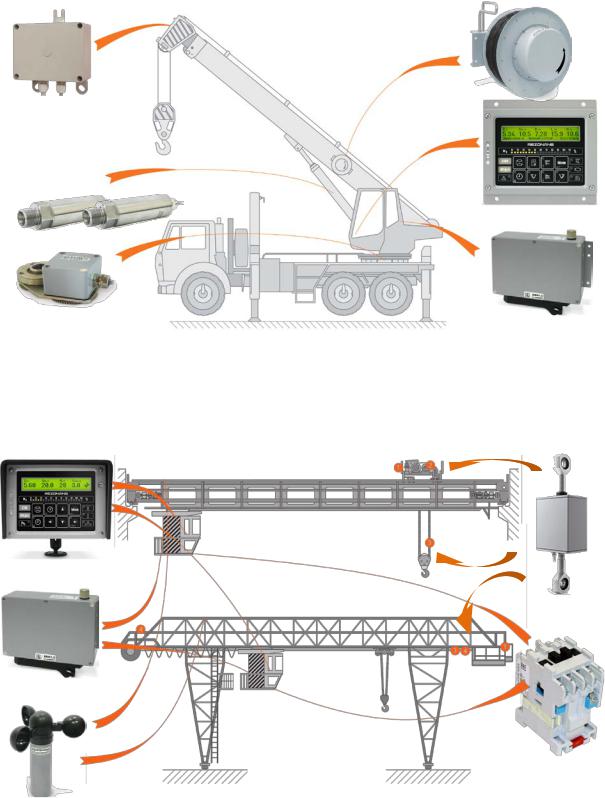

На рис. 3.25 приведена схема оснащения стрелового грузоподъёмного крана ограничителем ОГМ240.
С |
|
ДДС15 |
|
|
|
||
ДЛ220.16 |
|
|
|
и |
|
|
|
ДД250.11 |
|
|
|
б |
БИ04.40 |
||
БВН1.3 |
|||
ДУА360.13 |
|
||
А |
|||
Рис. 3.25. Схема расположения ОГМ240 на стреловом автомобильном кране |
|||
На рис. 3.26 приведена схема оснащения мостового и козлового |
|||
кранов ограничителем ОГМ240. |
Д |
||
|
|||
БИ04.43 |
|
И |
|
|
|
ТРС10000 |
|
БВН1.3
ПМ12-010
МС2
Рис. 3.26. Схема расположения ОГМ240 на мостовом и козловом кранах
77

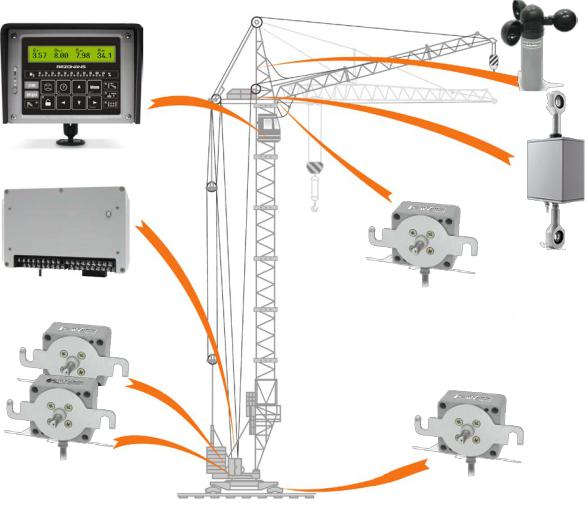

На рис. 3.27 приведена схема оснащения башенного крана ограничителем ОГМ240.
С |
|
|
|
|
МС2 |
|
|
|
|
|
|
БИ04.42 |
|
|
|
|
|
и |
|
|
|
ТРС10000 |
|
б |
|
|
|
||
БВН2.2 |
|
|
ДПМ20.9 |
|
|
|
|
|
|
||
|
А |
|
|
||
ДПМ20.9 |
|
Д |
|||
|
|
|
ПМ20.9 |
|
|
Рис. 3.27. Схема расположения ОГМ240 на башенном кране
Блок индикации БИ04.4х предназначен для работы в качестве центрального управляющего и вычислительноБИго блока прибора безо-
пасности ОГМ240. Используется для ввода режимов работы прибора и вывода информации о работе крана, а также управления сигналами блокировки [44].
Основные особенности и технические характеристики 04.4х:
• одновременное отображение пяти рабочих параметров;
• наглядный и удобный ввод настроечных параметров крана, опорного контура, запасовки и стрелового оборудования;
• одновременное отображение информационных сообщений и рабочих параметров;
• считывание данных регистратора и загрузка в блок индикации параметров крана с помощью SD-карты;
78
• наличие силового выхода с током коммутации 3 А;
• обработка двух дискретных сигналов постоянного (до 540 В) или переменного (380 В) напряжений.
Блок индикации БИ04.4х имеет жидкокристаллический дисплей 202х32 пикселя, динамический излучатель на задней стенке, цифровой последовательный интерфейс связи RS-485 и/или RBus, широкий диапазон питания постоянным напряжением 8 – 32 В или переменным напряжен ем ~220±10% В, высокую вибро- и удароустойчивость и сте-
пень защ ты от внешн х воздействующих факторов IP54.
Блок |
входов нагрузок БВН1.3 и БВН2.2 предназначены для |
коммутац |
акт вных индуктивных нагрузок, а также для обработ- |
С |
|
ки аналоговых д скретных входных сигналов в системах управле- |
|
и безопасности строительно-дорожной техники. Применяются в |
|
составе пр |
езопасности стреловых, мостовых, козловых и ба- |
ния
шенных кранов для управления электромагнитными клапанами, измерен я с гналов аналоговых датчиков и обработки состояния концевых выключателей [44].
Основные осо енАности и технические характеристики БВН1.3: 4 входа для измерения тока 4 – 20 мA;
боров
4 входа для измерения сопротивления 20 – 900 Ом; 6 силовых выходов, защищенных от короткого замыкания,
максимально допустимый ток каждого выхода 4 ; 15 дискретных входов (3 состояния – разомкнут, замкнут на
«+», замкнут на «массу»);
цифровой интерфейс передачи данных – RS-485 и/или RBus;
переключатель на 2 положения;
степень защиты от внешних воздействующих факторов – IP54;
потребляемый ток (без учёта тока нагрузки) – не более 0,02 А. Основные особенности блока входов и нагрузок БВН2.2:
3 дискретных входа с рабочим напряжением до 540 В;
13 силовых выходов с максимальным током 2 А ~380 В;
цифровой интерфейс передачи данных – RS-485 и/или RBus;
напряжение питания – 220 В переменного тока;
потребляемый ток (без учёта тока нагрузки) – не более 0,2 А. Датчики перемещения серии ДДС15(30, 50) используются в сис-ДИ
темах безопасности строительно-дорожной техники серии ОГМ240 и предназначены для измерения длины и угла наклона телескопической стрелы грузоподъёмного крана [44].
79
Выполняемые функции датчиков ДДС15(30, 50):
• измерение линейного перемещения прямолинейно движущихся секций стрелы – до 50 м;
• подвод электрической энергии к прямолинейно перемещающимся объектам;
• измерение угла наклона стрелы относительно гравитационной нормали – от 0° до 110°.
Основные особенности и технические характеристики датчиков
15(30, 50):
автомат ческое сматывание провода посредством внутрен-
ней пруж ны; |
|
|
ДДС |
угла наклона; |
|
|
встроенный |
|
датчик |
||
|
ц фровой нтерфейс передачи данных; |
|
|
потребляемый |
|
нал ч е д скретного управляющего входа; |
||
погрешность |
змерения перемещения – не более 0,1 м; |
|
погрешность |
змерения угла наклона – не более 0,5°; |
|
степень защ ты внешних воздействующих факторов – IP56; |
||
|
А |
|
напряжение питания – 10 – 32 В постоянного тока; |
||
|
|
ток – не олее 0,02 . |
Датчик давления ДД250.11 предназначен для измерения избыточного давления в диапазоне 0 – 25(40) МПа в напорных и сливных гидравлических магистралях гидросистемы подъёма стрелы и перемещения других механизмов крана [44].
Основные особенности и технические характеристики датчика |
|
ДД250.11: |
Д |
•высокая стабильность и достоверность показаний, достигаемая за счет встроенной калибровки и термокомпенсации;
•устойчивость к 1,5-кратным перегрузкам давления;
•цифровой интерфейс передачи данных;
•наличие дискретного управляющего входа;
•относительная погрешность измерения – не более 0,2% и дополнительная температурная погрешность на каждые 10 °C – 0,1%;
•степень защиты от внешних воздействующих факторов – IP56;
•напряжение питания – 10 – 32 В постоянного тока. Преобразователь скорости ветра МС2 предназначен для измере-И
ния скорости ветрового потока. Имеет крепление с противовесом, обеспечивающее вертикальную ориентацию датчика вне зависимости от угла наклона основания [44].
