Еще одно уникальное свойство блока – его можно копировать по произвольной линии (кривой или прямой) с нужным шагом (на нужном расстоянии) или разбивать им линию на нужное количество одинаковых сегментов.

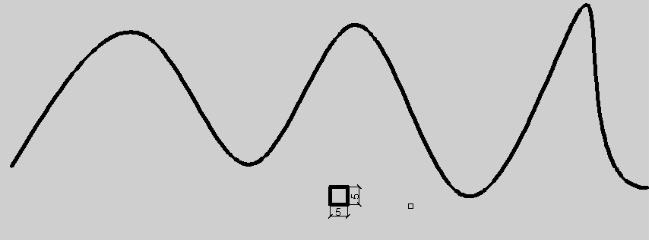

Пример 1: нужно разбить кривую (сплайн) линию (рис. 1) на 5 равных частей блоком, созданным из квадрата со стороной с длиной 5 мм.

С





и

Рис. 1



А

Из квадратабсоздается лок с азовой точкой в середине нижней стороны.

Черчение/Точкой/Поделить





1). МЛ (левой клавишей мышки) выбрать объект для для деления;

2). Число сегментов или [Блок]: Б (Enter);







3). Имя блока для вставки: указатьДимя ;

4). Согласовать ориентацию блока с ориентацией объекта [да/нет] <д>: ;

5). Число сегментов: 5 .



И

36

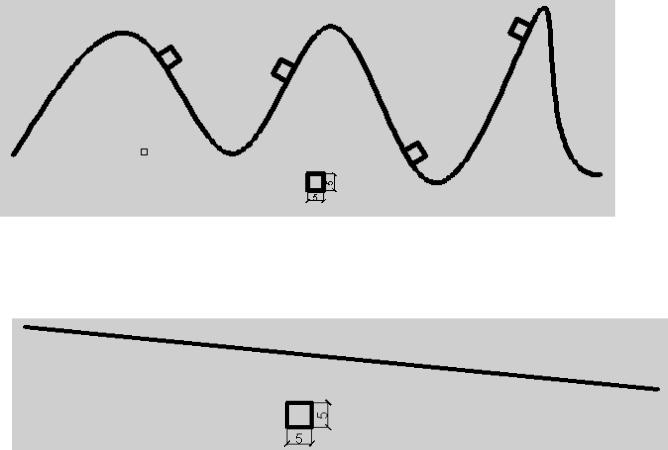

Результат:

и



СПр мер 2: разместить объекты на линии с шагом 20 мм.



б





А

Черчение/Точкой/Разметить



1). Выберите объект для разметки: МЛ (левой клавишей мышки) выбрать

объект;





2). Длина сегмента или [Блок]: Б (Enter);









3). Имя блока для вставки: указатьДимя ;

4). Согласовать ориентацию блока с ориентацией объекта [да/нет] <д>: ;

5). Длина сегмента: 20 .

И

37

Результат:

С





и





Контрольные вопросы к лабораторной работе №6

1.

Что такое блок?





2.

блок

Как создается

?



3.

Привед те порядок редактирования локов?

4.



А

Как разбить произвольную линию на п равных частей?

5.

Как разместить на произвольной линии объекты с определенным шагом?

6.

Что такое базовая точка блока?

Д



7.

Будут ли внесены изменения во все блоки, созданные под данным именем?

8.

Как пользоваться командой «Вставка блока»?

9.Какими командами пользуются для запуска решения задачи по разбиению линии блоком?

10.Какими командами пользуются для запуска решения задачи по разметке линии блоком? И

38



Тема: Изучение приемов и команд работы с листами



Лабораторная работа: Создание листов в Auto CAD

1.

Цель – освоение понятий «Модель» и «Листы» и методов работы с ними.

2.

Задание: начертить изображения конструкций, приведенные в задании, и

С



разместить на узлах чертежи конструкций целиком и их узлов.

3.

Исходные данные



и

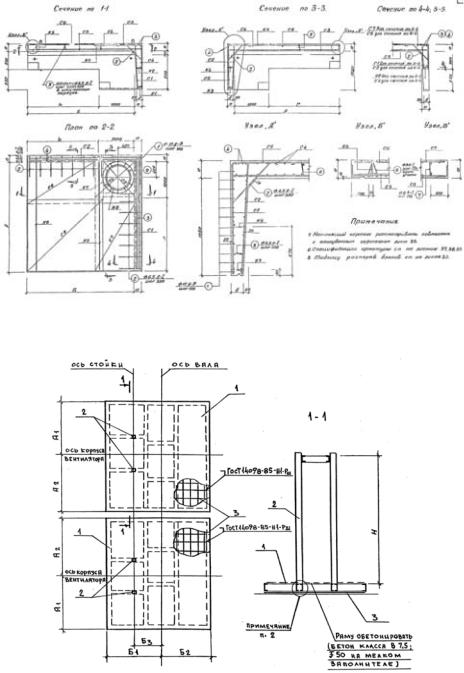

Вариант 1





б



А





Д





Вариант 2





И

39

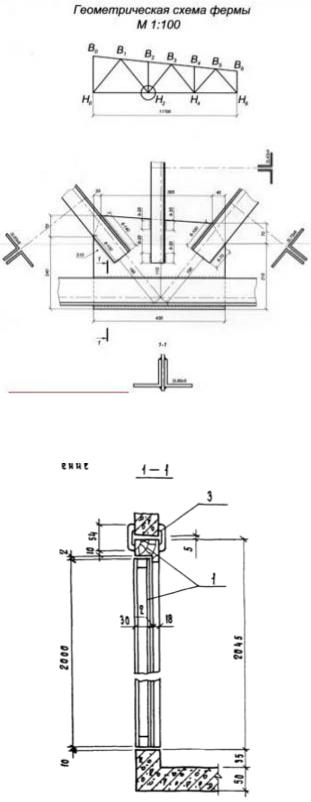

Вариант 3

Си б АВариант 4

Д И
