ВВЕДЕНИЕ
Лабораторные работы по дисциплине «Инженерная графика конструкции зданий и сооружений» необходимы для более углубленного изучения курса.
Разработанные методические указания содержат сведения о способах создания и редактирования изображений, постановке размеров при выполнении лабораторных работ по основным темам дисциплины.
СибАДИМатериалы могут быть использованы при выполнении курсовых проектов, работ и выпускной квал ф кационной работы.
РАЗДЕЛ 1.ИЗУЧЕНИЕ ПРОГРАММЫ AUTOCAD
Тема: Программный комплекс AutoCAD. Возможности комплекса, основные понятия, терм нолог я. Ра очие пространства. Падающее и экранное меню.
Командная строка. Строка режимов. Панели инструментов Лабораторная работа: Формирование рабочих пространств. Вызов падающего и экранного меню, Командной строки, строки режимов, панелей инструментов
1. Цель – освоить возможности программного комплекса AutoCAD, его основные понятия, термины. Познакомиться с рабочим пространством, падающим и экранным меню, командной строкой, строкой режимов, панелью инструментов.
2. Задание: указать на экране, приведенном в исходных данных, рабочее пространство, привести примеры падающего экранного меню, указать командную строку, строку режимов, панель инструментов.
3

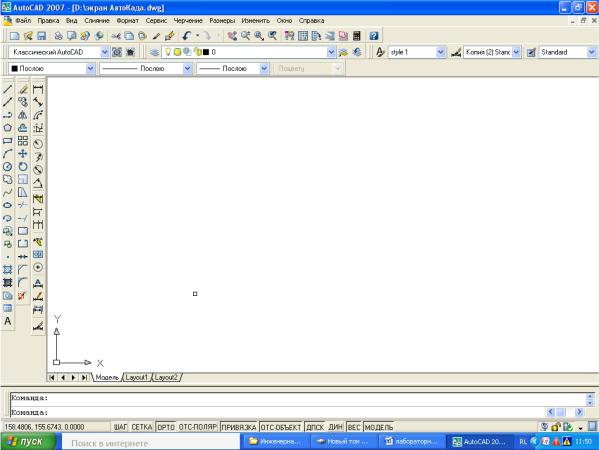

3. Исходные данные
СибАДИ4. Теоретические положения
AutoCAD — двух- и трёхмерная система автоматизированного проектирования и черчения, разработанная компанией Autodesk.
AutoCAD охватывает практически все отрасли промышленности, предоставляя возможность компаниям любого уровня пользоваться инновационными технологиями проектирования - от инструментов 3Dмоделирования произвольных форм до мощных средств черчения выпуска документации.
AutoCAD - это гибкое решение, позволяющее создавать и испытывать проекты как в 2D, так и в 3D. Набор эффективных и интуитивно понятных инструментов поможет воплотить самые инновационные идеи. На рисунке 6 представлена проекция 3D модели.
AutoCAD Map 3D поставляется со стандартными рабочими пространствами. В каждом рабочем пространстве по-разному организуются и отображаются команды и панели инструментов. При первом запуске AutoCAD Map 3D отображается запрос на выбор рабочего пространства по умолчанию.
4
Любое рабочее пространство можно адаптировать, задав содержимое вкладок ленты, комбинации клавиш и поведение кнопок мыши.
В Рабочий стол AutoCAD включены:
падающие меню — верхняя строка непосредственно под заголовком окна программы; необязательные панели инструментов:
Падающие меню
СибАДИ
трока падающих меню может быть изменена путем добавления либо
удаления тех ли ных пунктов. Для этого необходимо выбрать в падающем меню пункты.
Экранные меню представляют собой вышедший из употребления интерфейс отображен я меню в пал тре. В редакторе адаптации интерфейса пользователя
(АПИ) можно создавать редактировать экранные меню.
По умолчан ю экранное меню отключено. На вкладке "Отображение" диалогового окна "Параметры" включите отображение экранных меню. Режим обновлен я экранных меню при вводе команд в командной строке можно также
включить или отключить с помощью системной переменной MENUCTL.
Командная строка в Автокаде – это отдельный элемент интерфейса,
который позволяет не только запрашивать инструменты, вызывать системными переменными, но и выполнять команды с последующим их уточнением (путем
выбора ключевых слов и подкоманд).
Вы можете убрать ненужные кнопки режимов, но я думаю этого не стоит делать, так как в любой момент они могут Вам понадобиться. Тем более они всегда
у вас перед глазами и вы знаете, какой режим включен или |
выключен. |
Команды, необходимые для построения чертежа |
его редактирования, |
расположены на панелях инструментов («Рисование», «Редактирование», «Слои» и др.). Эти команды помогут вам начать изучении программы AutoCAD.
5
