2. ГИДРАВЛИЧЕСКИЙ БУР (ГИДРОВРАЩАТЕЛЬ)

2.1. Общие сведения о гидравлических бурах (гидробурах)

Гидравлический бур – навесное оборудование, с помощью которого можно обустроить скважину и отверстие в грунте. Гидробуры с крутящим моментом от 1000 до 80000 Нм применяются для выполнения буровых работ диаметром от 150 до 1500 мм в грунтах с I по VI категории. Гидробуры устанавливается на экскаваторы, ямобуры, краны-манипуляторы, фронтальные погрузчики, мини-погрузчики

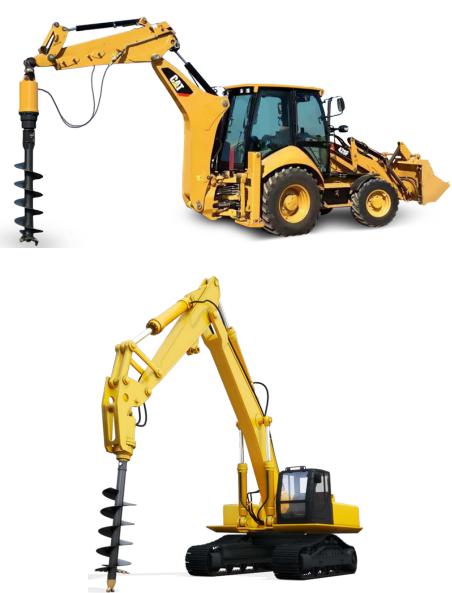

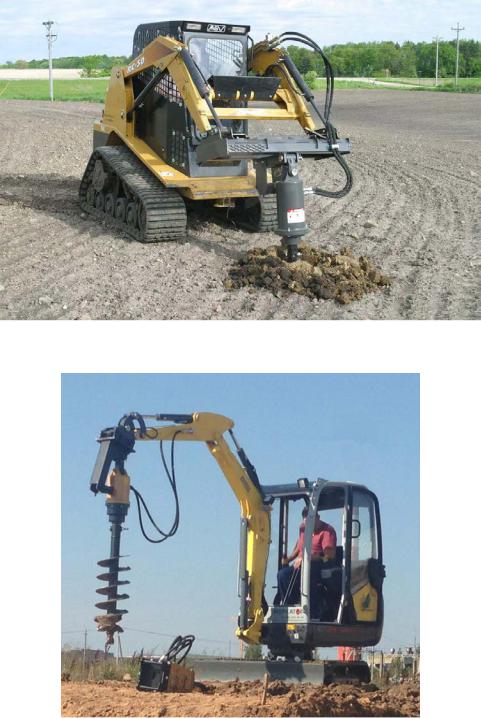

Рис. 2.2. Установка гидробура на экскаватор

41

Навесные гидробуры выпускают различные производители:

DELTA, IMPULSE, AUGER TORQUE, DIGGA, HYDRA, PILEMASTER, GHEDINI, CANGINIBENNE, MTAG, G.F. GORDINI, PRO-DIG и другие.

42

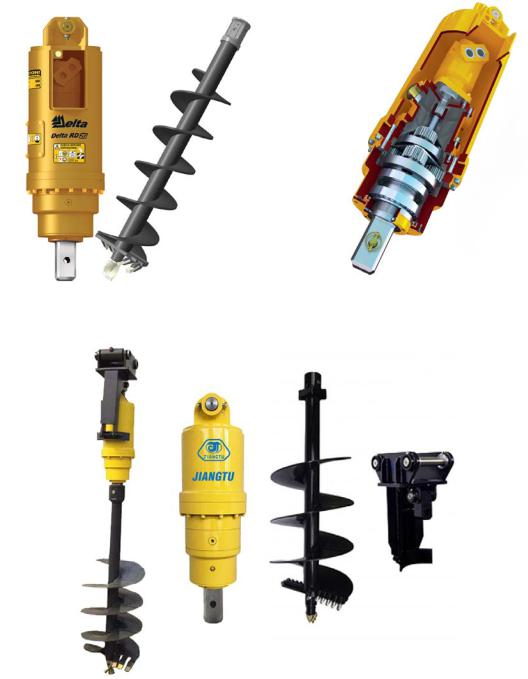

Гидробур Delta RD35 устанавливается на гусеничные экскаваторы. Высокий крутящий момент позволяет производить широкий спектр буровых работ. В зависимости от геологии возможно применение различного типа бурового инструмента: шнек, бурковш, колон-

43

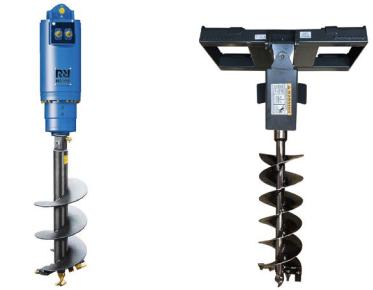

Рис. 2.6. Гидробур с инструментомДИ

Сфера применения гидробуровА: работы при строительстве линий электропередач, установке заборов и столбов, завинчивания винтовых свай и бурение колодцев.

Большинствобсовременной спецтехники оснащается гидравлическими бурами. Чем крупнее и мощнее техника, тем больше и мощнее бур на нее можно установить. Таким образом, в основном минитехникуииспользуют для урения отверстий диаметром 10–20 см. Большие крупные экскаваторы можно использовать с гидробурами, диаметр которых не превышает 100 см. А вот на крупногабаритную техн ку есть возможность устанавливать гидравлические буры, диаметр которых может дост гать 150 см. Такие большие гидробуры ис-

Спользуют для обустройства разнообразных колодцев.

Больш нство стандартных гидравлических буров не превышают 3 метра в дл ну. Но с помощью специальных удлиняющих конструкций можно увеличивать эту длину в несколько раз. Чаще всего гидробуры на спецтехнике не используют при работе на глубине более 10 метров. Но бывают исключения, когда при наличии мягкой почвы бурение проводят и гораздо глубже. Существует мнение, что для бурения скважин на глубину более 10 метров, лучше использовать специальные бурильные установки, которые устанавливаются на грузовые автомобили.

44

Гидробур, как правило, подключается к дополнительной гидравлической линии системы базовой машины. Любой гидравлический бур состоит из двух частей: приводного механизма и шнека. Приводом гидробуров является гидромотор (см. рис. 2.5).

Гидромотор вращает выходной вал гидровращателя через планетарный механизм. С его помощью уменьшается скорость вращения

Основным требованием при выборе гидромотораИявляется обеспечение исполнительным органом машины необходимого крутящего

гидромотора, повышается крутящий момент на выходе.

2.2. Расчет гидромоторов

Гидромоторы предназначены для преобразования энергии движу-

щейся жидкости в механическую энергию вращения исполнительного органа различных машин и механизмов [1, 4, 8, 9].

момента М и частоты вращения nм .

либо индивидуальным насосом. Реверсирование направления движения (вращения) гидромотора осуществляется либо с помощью распределителя, ли о реверсированием направления подачи насоса.

Скоростьгивращения вала гидромотора регулируется изменением кол чества поступающей к нему жидкости или изменением рабочего объема дромотора.

Обычно в качестве г дромоторов используются объемные ротор- Сные дромаш ны. Г дромоторы конструктивно мало отличаются от

роторных насосов.

По вел ч не крутящего момента и частоты вращения вала гидромоторы можно разделить на две группы: низкомоментные и высокомоментные.

Низкомоментные гидромоторы характеризуются развитием небольшого крутящего момента (10–60 Н∙м) и больших частот вращения (60–3000 об/мин). Высокомоментные гидромоторы развивают большой крутящий момент (500–100 000 Н∙м) при небольших частотах вращения (до 400 об/мин). Высокомоментные гидромоторы в ос-
