Материал: 2320
Основные типы рабочего оборудования: плужный (боковой, передний, скоростной отвалы, задний скребок), щеточные, роторные (с плужно-, шнеко- и фрезерно-роторными рабочими органами), скребковые транспортеры, вакуумные, тепловые машины и распределители
противогололедных материалов [13]. |
И |

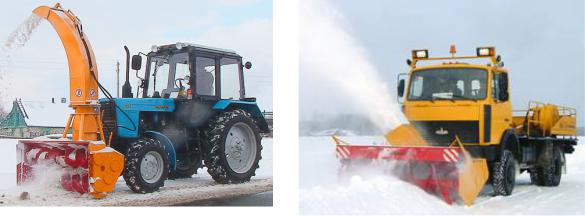

Особенно востребованы в зимних уборочных работах шнекороторные и фрезерно-роторные снегоочистители (см. рис. 5.1–5.2). Отбрасывая снег на 20–30 м от шоссейных дорог и разделяя его тонким слоем, они освобождают дороги от валов, задерживающих снег на проезжей части при метелях и поземках.
Фрезерно-роторное и шнекороторное оборудование устанавливается на тракторном, автомобильном, специальном шасси, шасси фронтального погрузчика или стреле манипулятора. Транспортные скорости, как у автомобилей, и пониженные скорости, как у тракторов, позволяют эксплуатировать снегоочистители и на дорогах с
твердым покрытием, и на целине с прочным снежным покровом. |
|||
|
|
|
Д |
|
|
А |
|
|
б |
Рис. 5.2. Снегоочиститель |
|
Р с. 5.1. Шнекороторный |
|||
снегооч ст тель ФРС-200 М |
фрезерно-роторный |
||
и |
|
|
|
С |
|
|
|

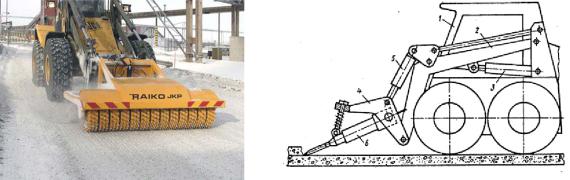

Льдоскалыватель «RAIKO» (см. рис. 5.3) работает при вращении барабана, на котором расположены стальные шипы. При движении машины шипы соприкасаются с дорожным покрытием и разбивают ледяную корку. Оборудование не затрагивает верхний слой дороги.
81
|
|
|
И |
Рис. 5.3. Льдоскалыватель «RAIKO» |
|
Рис. 5.4. Машина для скалывания |
|
|
льда и уплотненного снега по патенту |
||
|
|
|
SU 1506011 A1: |
|
Д |
||
|
1 |
– базовое шасси; 2 – стрела; |
|
|
3, 5 – гидроцилиндры; 4 – рама; |
||
|
6 – корпус льдоскалывателя |
||
Машина для скалывания льда (см. рис. 5.4) содержит базовое |
|||
А |
|
||
шасси (1), стрелу (2), оснащенную гидроцилиндром (3). На конце |
|||
стрелы (2) закреплена рама (4), снабженная гидроцилиндром (5). Рама |
|||
(4) имеет ряд фронтально расположенных льдоскалывателей, каждый из которых содержит продольно ориентированный полый корпус (6).
Внутри каждого корпуса (6) размещен поршень, а привод перемещения всех поршней выполнен в виде единого коленчатого вала. В каждом корпусе (6) размещен также боек, упруго связанный с поршнем за счет о разованной между ними компрессионно-
снегоочистителей Сцесса, рабочего оборудования машин, находящихся в настоящее время в
вакуумной камеры.
При возвратно-поступательном перемещении поршней бойки |
|
пр водятся в коле ательное движение и периодически ударяют по |
|
рабоч м нструментам. Последние своими режущими кромками |
|
|
б |
обеспеч вают эффект вное скалывание льда. |
|
Повышен |
эффект вности использования имеющегося парка |
|
возможно за счет совершенствования рабочего про- |
эксплуатации, и созданияпринципиально новых рабочих органов. Разработка конструкции рабочего оборудования на основе гидро-
ударников для механизированной очистки дорожного покрытия от снежного наката и наледи будет способствовать повышению эффективности снегоочистителей и зимнего содержания автомобильных дорог.
82

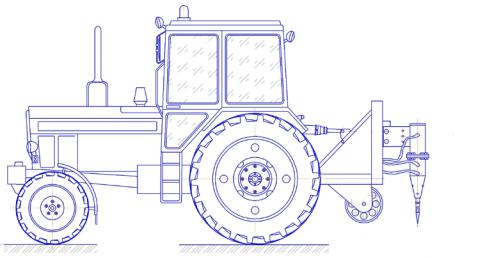

Гидравлические ударные машины находят широкое применение в различных отраслях промышленности [2, 5, 11, 13, 14, 20, 25, 28, 31, 35]. Навесные ударные рабочие органы применяются для разрушения различных прочных материалов, трамбования грунтов, забивки шпунта, свай, труб и выполнения других операций. В качестве базовой машины используются гидравлические экскаваторы или специальные, мобильные и стационарные устройства с манипуляторами. Льдоскалывающее оборудование возможно устанавливать на тракторном, авто-
мобильном, специальном шасси, |
шасси фронтального погрузчика |
|
и др. (см. рис. 5.5). |
|
И |
|
|
|
|
|
Д |
Рис. 5.5. Льдоскалывающая машина на основе гидрударников |
||
Проблему у |
слежавшегосяАснега и льда долгое время пы- |
|
тал сь реш ть разными спосо ами, начиная с экзотических теплоубо- |
||
рочных маш н с пламеструйным органом. Снегоуборочная техника с |
||
г дравл ческ м ударным |
органом приспособлена для раз- |
|
рабочим |
|
|
рушен я уплотненного снега и наледи. |
||
Льдоскалывающая снегоуборочная техника производит разру- |
||
Сшениеоркиобледенелого снега как по краю дороги, так и по всей проезжей части. На тракторе льдоскалывающее оборудование устанавливают на кронштейнах специальной рамы. Привод осуществляется от гидросистемы базовой машины. Применение льдоскалывающей техники позволяет в кратчайшие сроки освободить от наледи пешеходные дорожки, проезды, дороги общего пользования.
83
Расчет гидроимпульсной техники, основой которой является гидроударное устройство, необходим для получения его рациональных параметров с учетом возможностей применяемой базовой машины и назначения (см. рис. 5.6).
|
|
|
И |
Назначение |
Д |
||
|
|
Рис. 5.6. Блок-схема оптимизационного синтеза |
|
|
|
г |
дроударногоАустройства |
Льдоскалывающая |
машина на азе трактора с гидравлическим |
||
С |
|
|
|
ударным рабоч м органом приспособлена для разрушения уплотненного |
|||
снега |
наледи |
бявляется перспективным эффективным оборудованием. |
|
|
|
Контрольные вопросы и задания |
|
1. |
|
гидроударника. |
|
2. |
Назовите основные параметры гидроударника. |
||
3. |
Из каких конструктивных элементов состоит гидроударник? |
||
4. |
Как определяется энергия единичного удара? |
||
5. |
Как определяется частота ударов? |
||
6. |
Как определяется КПД гидроударника? |
||
84
