дольные температурные швы (т.ш.) здания, а при сопряжении секций разной высоты и с разным направлением пролетов - швы, совмещенные с перепадом, высот – осадочные швы (о.ш.). Швы, как правило, осуществляются на двух колоннах (со вставкой), что позволяет избежать применения в этих местах специальных типов колонн путем ус-

Становки таких же колонн, как по крайнему ряду (рис. 2-5). Поперечные швы при параллельных пролетах одинаковой высоты принимаются, как прав ло, с нулевой привязкой всех элементов, кроме колонн, которые смещаются по 500 мм в обе стороны от оси шва, совмещаемого с

поперечной коорд национной осью. и б А

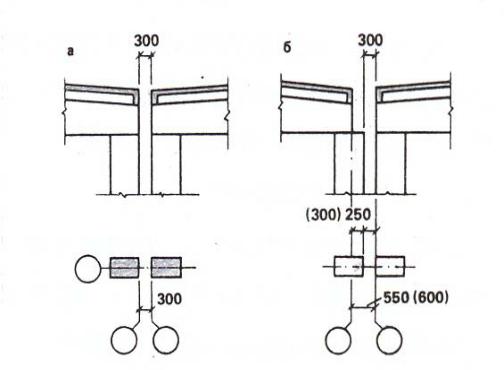

Рис. 2. Вставки между модульнымиДкоординационнымиИосями одноэтажных зданий в местах продольных (а, б) и поперечных температурных швов. В скобках указаны привязки, кратные модулю 3М (1 1/2М)

26

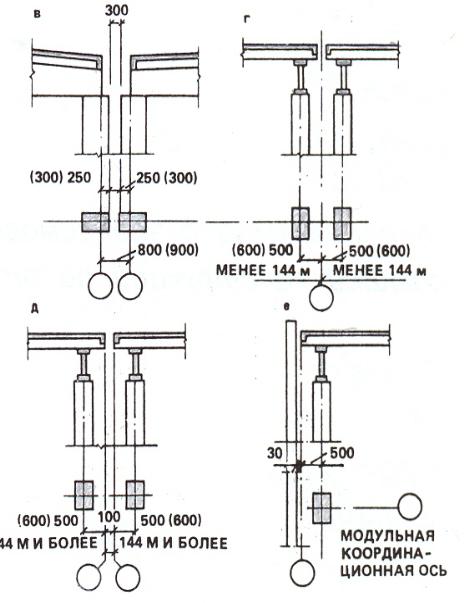

СибАДИРис. 3. Вставки между модульными координационными осями одноэтажных зданий в местах продольных (в) поперечных температурных швов и между параллельными пролетами одинаковой высоты (г, д); привязки элементов в торцах зданий (е). В скобках указаны привязки, кратные модулю 3М (1 1/2М)

27

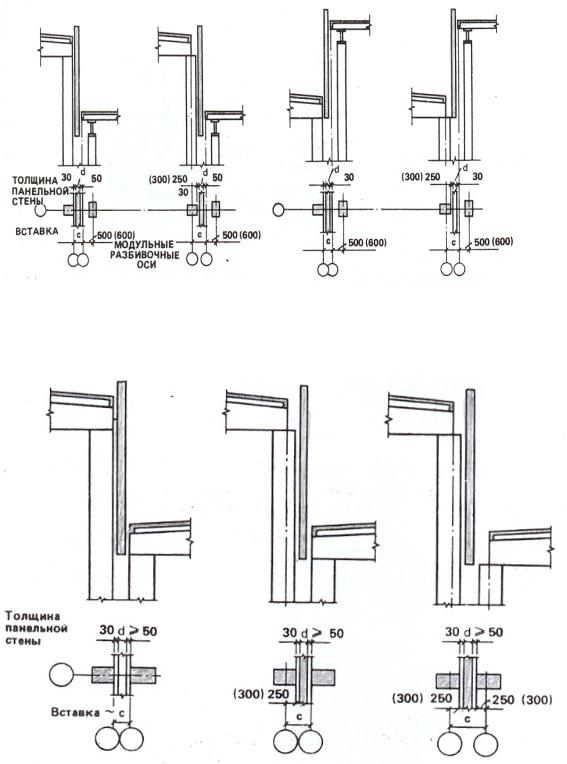

СибАДИР с. 4. Пр меры вставок между модульными координационными осями одноэтажных здан й в местах примыкания взаимно перпендикулярных пролетов

разной высоты.

Рис. 5. Примеры вставок между модульными координационными осями одноэтажных зданий в местах примыкания параллельных пролетов разной высоты

28

При сборных железобетонных каркасах расстоянии между поперечными температурными швами более 144 м в поперечных швах следует предусматривать две оси со вставкой между ними размером 100 мм. При этом колонны надлежит смещать на 500 мм от каждой оси.

Продольные швы между параллельными пролетами одной высоты и швы в перепадах высот параллельных и взаимно перпендикулярных пролетов, выполняемые на двух колоннах, осуществляются со вставками между модульными координационными осями. Размеры вставок определяют в зависимости от вида каркаса (стальной, железобетонный) при вязок его элементов к координационным осям требуемых температурных зазоров, а в перепадах высот также в зависимости от толщ ны стен в этих местах (табл. 1).

Таблица 1 Размеры пр вязок и вставок между модульными координационными осями одноэтажных здан й в местах перепадов высот параллельных и взаимно перпен- д кулярных пролетов (при различных толщинах навесных панелей горизонталь-

ной разрезки.

29

В зданиях с несущими стенами привязку наружных стен к продольным координационным осям рекомендуется осуществлять, соблюдая следующие правила:

- внутренние поверхности стен, на которые опираются плиты покрытия, должны быть отнесены от продольных модульных координа- Сционных осей внутрь здания на 150 мм, если стены из блоков, и на 130

мм - если стены из кирпича; - при оп ран стропильных ферм (балок) или прогонов покрытия

на стены толщ ной 400 мм и более из блоков или толщиной 380 мм и бо-

лее з к рп ча, внутренняя поверхность стен должна отстоять от про- пилястрдольных модульных координационных осей внутрь здания на 100 мм, а для оп ран я несущ х конструкций покрытия необходимо предусмат-

ривать внутренн е лястры не менее 130 мм. При стенах толщиной бо-

лее указанных размеров их внутренняя плоскость должна быть смещена от модульных коорд национных осей внутри здания на 200 мм и они мо-

вязку к поперечнымбкоординационным осям следует осуществлять также, как для несущей продольной стены, когда на нее опираются плиты покрытия.

Геометрические оси внутренних несущих стен должны совмещать-

стью торцовой стены и внешнейДгранью колонн оставляют зазор 30 мм, а во втором такой зазор предусматривают между стеной и разбивочной осью.

ся с модульными координационными осями здания.

В торцах многоэтажных зданий внешние грани колонн относят от

крайних поперечных разбивочных осей на 200 мм (рис. 6. б), или гео-

метрические оси сечения крайних колонн смещают с разбивочных осей

внутрь на 500 мм (рис. 6. б). В первом случае между внутренней плоско- И

Поперечные температурные швы устраивают на двух рядах колонн со вставкой между ними размером 1000 мм или без нее. В первом случае геометрические оси сечения парных колонн совмещают с разбивочными осями (рис. 6.а), во втором - температурный шов совмещают с одинарной разбивочной осью и каждую из парных колонн смещают с разбивочной оси на 500 мм (рис. 6. б).
