крытия одноэтажных зданий (сооружений) и низа настила (плиты) покрытия верхних этажей многоэтажных зданий (сооружений); размеры проемов и отверстий в стенах и перегородках. Для проемов с четвертями размеры показывают по наружной стороне стены; отметки верха стен, верха карнизов, уступов стен, подошвы заделываемых в стены элементов конструкций, головки рельсов крановых путей и т. п.; расстояния между

СибАДИразбивочными осями и привязку наружных стен к крайним разбивочным осям.

На разрезах ли на узлах разрезов проставляют марки многоярусно расположенных перемычек, элементов лестниц, опирающихся непосредственно на кладку стен, и парапетных плит.

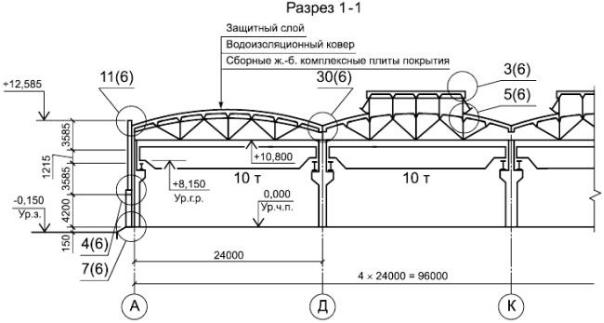

Рис. 2. Разрез

Фасады. В наименовании фасада указывают крайние разбивочные оси изображенного на чертеже участка.

На фасады наносят: разбивочные оси, проходящие в характерных местах фасадов (крайние, у деформационных швов, в местах уступов в плане и перепадов высот здания или сооружения, у торцов фонарей и т. п.); отметки уровня земли, верха стен, низа и верха проемов расположенных на разных уровнях элементов фасадов; размеры привязку элементов, не выявленные на чертежах планов и разрезов, например длину козырьков, размеры мелких проемов и отверстий.

21

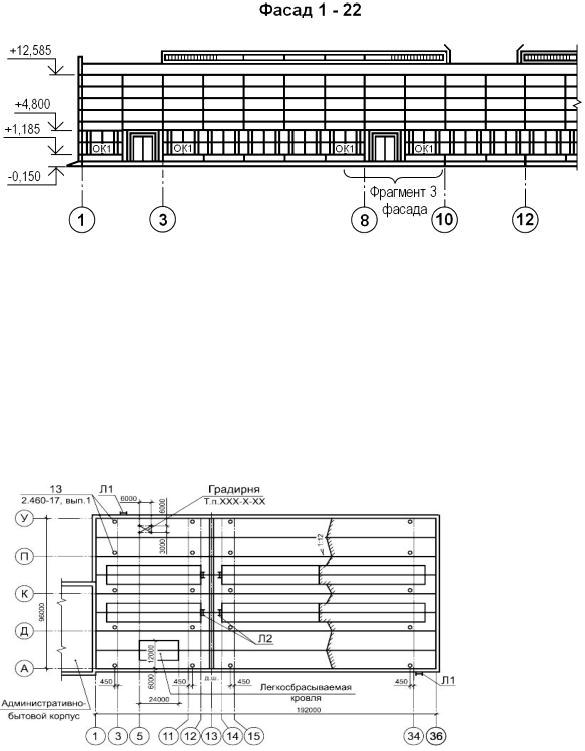

СибАДИРис. 3. Фасад

План кровли. На плане кровли показывают фонари, ендовы и водосточные воронки, парапеты, металлические ограждения, деформационные швы, пожарные лестницы, санитарно-технические и технологические устройства.

На план кровли наносят: разбивочные оси, проходящие в характерных местах кровли (крайние, у деформационных швов, в местах уступов в плане перепадов высот здания или сооружения, у водосточных воронок, у торцов фонарей и т. п.); осевые размеры здания (сооружения); обозначения уклонов; схематический поперечный профиль кровли; марки пожарных лестниц прочее.

Рис. 4. План кровли

Узлы. Узлы разрабатывают по заданию руководителя проекта. Узлы могут сопровождаться дополнительными видами, разрезами, деталями, уточняющими узлами в том же или увеличенном масштабе. Их размещают на листе с основным изображением узла в проекционной связи с ним.

22

На узлах и деталях приводят:

•конструктивные, монтажные и соединительные элементы с их маркировкой, сварные швы;

•разбивочные оси, строительные и монтажные размеры.

сылки на узел или фрагмент отмечают на плане или разрезе замкнутой сплошной тонкой линией (окружностью или овалом) с указанием СибАДИна полке линии-выноски порядкового номера или буквенного обозначе-

ния выносного узла.

Пояснительная записка

Объем поясн тельной записки – до 35 страниц писчей бумаги формата А4 (297х210). Текст записки должен быть оформлен: шрифт – Times New Roman, кегель – 14, междустрочный интервал одинарный, абзацный отступ – 1,25см. Основной текст выравнивается по ширине страницы, обязательно включение автоматической расстановки переносов, за исключен ем заголовков слов из прописных букв. Листы пояснительной записки должны ыть о рамлены рамкой со штампом, отстоящей от внешней стороны л ста слева на 20 мм, от других сторон на 5 мм. Первый штамп выполняют размерами 55х185 мм, последующие – 15х185 мм.

Пример выполнения ра оты см. приложение 3.

Контрольные вопросы

1. Основные принципы формирования архитектурнохудожественной композиции промышленных предприятий.

2. Какими приемами может быть достигнута архитектурная выразительность промышленного здания?

3. Роль новых строительных материалов в формировании архитектурного облика промышленного здания.

23

Лабораторная работа № 3 КОНСТРУКТИВНЫЕ РЕШЕНИЯ ПРОМЫШЛЕННЫХ ЗДАНИЙ

3.1. Привязка основных элементов здания

Цель работы: знакомство с унифицированными объемнопланировочными и конструктивными решениями промышленных зда-

СибАДИний. Задача работы: на основании выданного задания выполнить пр вязку основных конструктивных элементов к разбивочным осям здан я с соблюден ем правил привязки.

Исходные данные

Задан е на разра отку проекта включает следующие исходные данные:

• эск зный проект производственного корпуса (цеха);

Порядок выполнения работы

Прав ла пр вязки конструктивных элементов освещаются в книге .А. Шерешевского «Конструирование промышленных зданий»

[15].

Привязка определяется расстоянием от координационной оси до грани или геометрической оси элемента.

Размеры привязок (рис. 1) назначают так, чтобы исключить или свести к минимуму применение доборных (краевых) элементов или дополнительных (построечных) работ.

Рис. 1 Привязка колонн одноэтажных зданий к крайним продольным координационным осям: а – «нулевая» привязка; б – привязки, кратные 250 и 300 мм.

24

С этой целью в одноэтажных каркасных зданиях с покрытиями по стропильным фермам (балкам) и с наружными самонесущими и навесными стенами из панелей горизонтальной разрезки при привязке колонн крайнего ряда и наружных стен к продольным разбивочным осям применяют привязку нулевого (рис. 1. а) и в 250 мм (рис. 1.б). Нулевая привязка, при которой внешние грани колонн совмещают с

СибАДИразбивочной осью, а внутренняя плоскость стены смещается наружу на 30 мм, пр меняется в следующих случаях:

в здан ях со сборным железобетонным каркасом без мостовых кранов, при шаге крайних колонн 6 или 12 мм;

в здан ях со стальными или смешанным каркасом без мостовых кранов, при панелях длиной 6 м и шаге крайних колонн 6 м, а при панелях дл ной 12 м также и при шаге крайних колонн 12 м;

в здан ях со с орным железобетонным или смешанным каркасом, оборудованных электрическими или ручными мостовыми кранами грузоподъемностью до 20 т при шаге крайних колонн 6 м и высоте не более 14,4 м.

Нулевая пр вязка принята также для торцовых стен одноэтажных зданий. Внутренние поверхности этих стен условно совмещены с крайними поперечными координационными осями.

Размеры привязки 250 мм принимаются в следующих каркасных зданиях с покрытиями по стропильным фермам (балкам) и с наружными навесными стенами из панелей горизонтальной разрезки:

со стальным или смешанным каркасом, без мостовых кранов при панелях длиной 6 м и шаге крайних колонн 12 м;

со сборным железобетонным или смешанным каркасом, оборудованных электрическими мостовыми кранами до 20 т при шаге крайних колонн 12 м, а при кранах грузоподъемностью 30 и 50 т, высоте 12 м более также и при шаге крайних колонн 6 м;

со стальным каркасом, оборудованных электрическими мостовыми кранами, при шаге крайних колонн 6 м;

оборудованных электрическими мостовыми кранами грузоподъемностью до 50 т и с проходами вдоль крановых путей, устраиваемыми сбоку колонн.

В зданиях с различными конструктивными решениями колонны средних рядов располагаются, как правило, так, чтобы оси сечения их нижней части совпадали с продольными, и поперечными модульными координационными осями зданий (осевая привязка).

Места (линии) сопряжения секций образуют поперечные и про-
