Материал: 2184
Приложение 4
Расчет технико-экономических показателей
Объект: Производственный корпус.
1. |
Площадь застройки Пз – площадь горизонтального сечения по внешнему |
|||||||||||||
СибАДИ |
||||||||||||||
|
обводу здания на уровне цоколя - составляет |
1 421,10 м2. |
|
|
|
|
||||||||
2. |
тро тельный объем надземной части здания Ос |
- площадь застройки Пз |
||||||||||||
|
умноженная на высоту здания от уровня чистого пола первого этажа до |
|||||||||||||
|
верхней отметки теплоизоляции (5,0 м) – составляет: 1421,1 х = 7 105,5 м3. |
|||||||||||||
3. |
Расчетная площадь Пр |
– сумма площадей всех размещаемых в здании |
||||||||||||
|
помещен й, |
за |
сключением коммуникационных помещений, |
а |
также |
|||||||||
|
помещен й |
нженерного о орудования – составляет 1 230,06 м2. |
|
|
|
|||||||||
4. |
Полезная площадь Пп |
– сумма площадей |
всех |
размещаемых |
в |
здании |
||||||||
|
помещен й, а также антресолей, галерей, ремонтных площадок |
|
т.п., за |
|||||||||||
|
исключен ем |
лестн чных клеток, |
внутренних |
открытых |
лестниц – |
|||||||||
|
составляет 1 351,23 м2. |
|
|
|
|
|
|
|
|
|
|
|||
5. |
Общая площадь По – сумма площадей всех этажей – составляет 1 374,54 м2. |
|||||||||||||
6. |
Плоскостной коэффициент К1 = Пр/По - составляет: 1230,06/1374,54 = 0,89. |
|||||||||||||
7. |
Объемный коэффициент К2 = Ос/По |
- составляет: 7105,50/1375,54 = 5,16. |
||||||||||||
|
Полученные результаты сводим в таблицу. |
|
|
|
|
|
|
|
|
|||||
|
|
|
|
Табл. 1. Технико-экономические показатели |
|
|
|
|
||||||
|
|
|
|
|
|
|
Единица |
|
|
|
||||
|
№ |
|
|
Наименование |
|
|
|
Здание |
||||||
|
п/п |
|
|
|
|
|
|
изм. |
|
|
|
|
|
|
|
|
|
|
|
эт. |
|
|
|
|
|
||||
|
1 |
Количество этажей |
|
|
|
|
1 |
|
|
|||||
|
2 |
Площадь застройки |
|
|
м2 |
|
|
|
1 |
|
||||
|
|
|
|
|
м2 |
|
|
|
|
|
||||
|
3 |
Расчетная площадь здания |
|
|
|
|
|
1 |
|
|||||
|
4 |
Полезная площадь здания |
|
|
м2 |
|
|
|
1 |
|
||||
|
5 |
Общая площадь здания |
|
|
м2 |
|
|
|
1 |
|
||||
|
|
|
|
|
м3 |
|
|
|
|
|
||||
|
6 |
Строительный объём |
|
|
|
|
|
7 |
|
|||||
|
7 |
Коэффициент К1 |
|
|
|
|
|
|
0,89 |
|
|
|||
|
8 |
Коэффициент К2 |
|
|
|
|
|
|
5,16 |
|
|
|||
61
Приложение 5
|
|
Расчет оборудования и площадей, |
|
|
определение состава помещений АБК |
|
|
Гардеробно-душевой блок |
СибАДИ |
||
- |
Исходные данные: |
|
назначен е здан я |
– административно-бытовой корпус цеха термообработки |
|
- |
металло здел й; |
|
район стро тельства – г. Омск; |
||
- |
группа основных про зводственных процессов по санитарной характеристике – 2а; |
|
- |
списочное кол чество ра отающих во всех сменах А, |
|
- |
в том ч сле мужч н |
1 - 190, женщин А2 - 35; |
- |
явочное кол чество ра отающих в наиболее многочисленной смене В, в том числе |
|
- |
мужч н В1 - 130, женщ н В2 10; |
|
расположен е АБК относительно промышленного корпуса – пристроенное. |
||
62
Расчет ведется согласно требованиям СП 44.13330.2011 Административные и бытовые здания. Актуализированная редакция СНиП 2.09.04–87.
1.Площадь мужского гардероба (общий, два отделения в шкафу, ширина отделения - 0,33 м, глубина - 0,5 м, ширина прохода – 2,4 м) составляет:
S1.1 = (0,5+1,2)х0,66х190 = 213,18 м2
СибАДИПринимаем для проектирования 220 м2 2. Площадь женского гардероба (общий, два отделения в шкафу, ширина
отделен я - 0,33 м, глубина - 0,5 м, ширина прохода – 2,4 м) составляет: S2.1 = (0,5+1,2)х0,66х35 = 39.27 м2
Пр н маем для проектирования 40 м2 3. Площадь душевых для мужчин (открытые кабины, размеры в плане 0,9х0,9
м, ш р на прохода – 1,5 м, количество – 19) составляет: S 1.2 = (0,9+1,5)х0,9х19 = 41,04 м2
Пр н маем для проектирования 42 м2 Площадь преддушевых составляет: 0,7х19 = 13,3 м2 Пр н маем для проектирования 15 м2
4. Площадь душевых для женщин (открытые кабины, размеры в плане 0,9х0,9 м, ширина прохода – 1,5 м, количество – 2) составляет:
S 2.2 = (0,9+1,5)х0,9х2 = 4,32 м2
Принимаем для проектирования 6 м2 Площадь преддушевых составляет: 0,7х2 = 1,4 м2 Принимаем для проектирования 4 м2
5. Площадь умывальных для мужчин (количество умывальников – 7) составляет:
S1.3 = (0,5+1,8)х0,65х7 = 10,46 м2
Принимаем для проектирования 12 м2 6. Площадь умывальных для женщин (количество умывальников – 1)
составляет:
S2.3 = (0,5+1,8)х0,65х1 = 1,45 м2
Принимаем для проектирования 4 м2 7. Кладовые чистой грязной спецодежды:
S3 = 0,04х(190+35) = 9 м2
Принимаем для проектирования 9 м2
8.Помещения для сушки:
S4 = 0,15х(190+35) = 33,75 м2
Принимаем для проектирования 36 м2
9.Места для чистки обуви, бритья, сушки волос
S5 = 0,01х(190+35) = 2,25 м2
Принимаем для проектирования 4 м2
10.Уборные (количество сан-тех. приборов: муж. – 2, жен. - 1)
63
|
S6 = (1,2+1,5)х0,8х3 = 6,48 м2 |
|
Принимаем для проектирования 10 м2, |
|
Тамбуры при уборных – 5 м2 |
11. |
Комнаты отдыха: S7 – 6 м2 |
12. |
Помещения для обогрева или охлаждения: S8 – 12 м2 |
13. |
Помещение дежурного персонала: |
|
S9 = 0,02х140 = 2,8 м2 |
СибАДИ |
|
|
Принимаем для проектирования 4м2 |
14. |
Респ раторные: |
|
S10 = 0,07х140 = 9,8 м2 |
|
Пр н маем для проектирования 10 м2 |
Итого по поз. 1-14:
S0 = 220+40+42+15+6+4+12+4+9+36+4+10+5+6+12+4+10 = 439 м2
Площадь о щ х коридоров, лестничных клеток, площадь, занимаемая стенами перегородками принимается 15 % от общей площади помещений
S0.
ИТОГО: О щая площадь гардеробно-душевого блока составляет: S = 439 + (439х0,15) = 504.85 м2
64
|
|
|
|

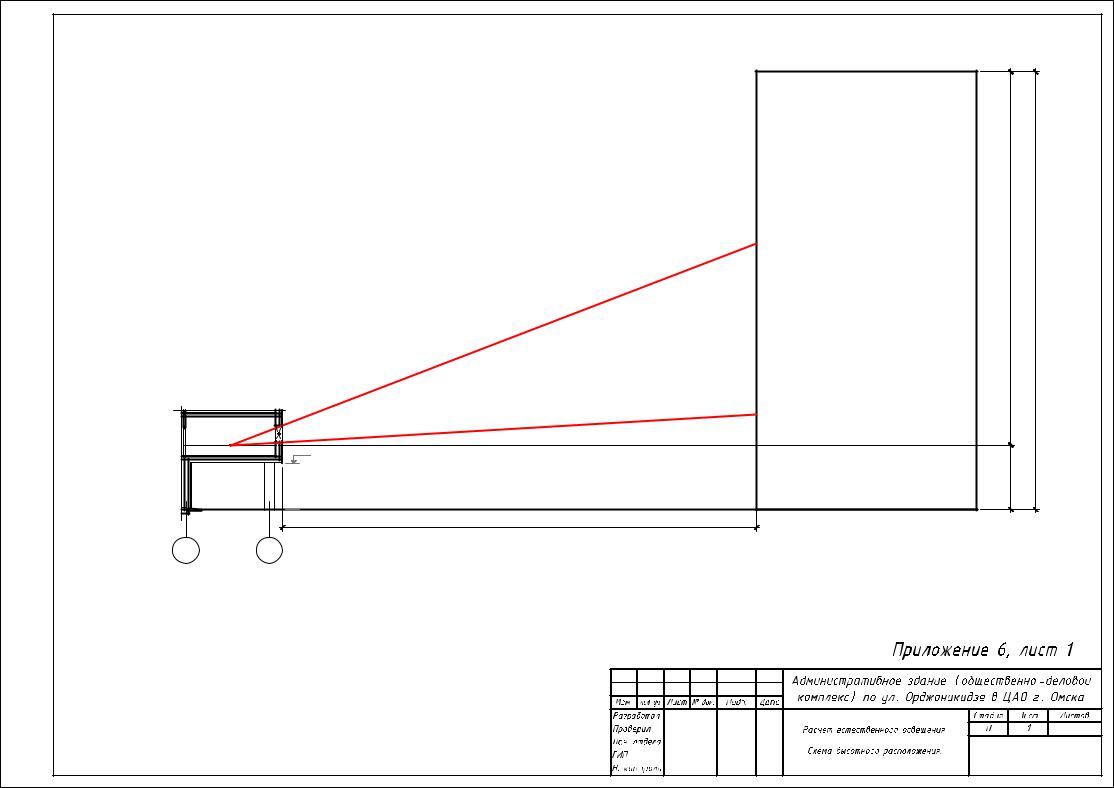

Приложение 6 |
|
|
|
