Ингаляторий следует предусматривать при производственных процессах, связанных с выделением пыли или газа раздражающего действия. Площадь помещения определяется по табл.6 [5] как 1,8 В, учитывая только тех работающих, которые пользуются данным помещением.

В соответствии с п.5.19 [5] уборные, курильные, помещения для обогрева С

или охлаждения, полудуши, устройства питьевого водоснабжения необходимо размещать как можно ближе к переходу в производственный цех.

2.2.3. Помещения общественного питания

Прич сленности работающих в смену В более 200 человек следует предусматр вать столовую, работающую на полуфабрикатах; до 200 человек – сто- ловую-раздаточную ( уфет) с ограниченным набором производственно-

столовой-доготовочной принимать из расчета 4,2n. Площадь столовой-

подсобных помещен й. Столовые желательно размещать на первом этаже. Кол чествонеобходимопосадочных мест n в столовой принимать из расчета В/4. Площадь

раздаточной пр мается из расчета 2,8 n. Площадь зала для посетителей в

составе общей площади столовой – 2 n.

Количество умывальников в столовую принимать из расчета n/15. При

столовой предусматривать санузел. Количество унитазов в жен-

ской уборной при столовой принимать из расчета В2/60, количество унитазов

Площадь кабинетов (руководителя предприятия, технолога и мастеров)

личества ИТР и служащих и расчетной площади помещения на одного человека.

При кабинетах для ИТР и служащих необходимо предусмотреть туалеты мужской и женский, имеющие по одному санитарно-техническому прибору. Размеры кабин и тамбура при уборной см. табл.1,3 [5].

принимается по заданию на проектирование. Общая площадь кабинетов для ИТР и служащих определяется по заданию наИпроектирование, исходя из ко-

При входе в здание АБК необходимо предусмотреть тамбур. Если температура наиболее холодной пятидневки (обеспеченностью 0,92) ниже, чем –30 0С, – двойной тамбур. Устройство тамбура в VI климатическом районе не требуется.

51

В здании АБК необходимо предусмотреть вестибюль площадью 0,2 В в соответствии с п.4.5 [5], а для зданий, расположенных в северной строитель- но-климатической зоне, – площадью 0,25 В, но не менее 18 м2.

В соответствии с п.4.8 [5] на каждом этаже здания должны находиться помещения для хранения, очистки и сушки уборочного инвентаря, оборудованные системой горячего и холодного водоснабжения площадью не менее 4

м2.

СибАДИрамлены рамкой со штампом, отстоящей от внешней стороны листа слева на 20 мм, от других сторон на 5 мм. Первый штамп выполняют размерами 55х185 м.

уммируя площади всех перечисленных ранее помещений и учитывая

то, что на площадь коридоров и проходов приходится 10 – 15 %от общей площади помещен й АБК, и то, что в здании необходимо расположить две ле-

стничные клетки, зан мающие ячейку 3 6 м первого и второго этажей, можно получ ть общую площадь АБК.

Расчет оборудования и площадей, определение состава помещений АБК может оформляться в пояснительной записке в табличной форме в

следующем в де:

Пример выполнения работы см. приложение № 5.

Контрольные вопросы

1. От чего зависит выбор типа гардеробного блока?

2. В каких случаях предусматривается столовая-раздаточная?

3. В каких случаях предусматривается здравпункт на предприятии?

52

5.3. Расчет коэффициента естественной освещенности

Цель работы: закрепление теоретических знаний о требованиях к естественному освещению помещений, освоение в процессе проектирования методики определения коэффициента естественного освещения,

Задача работы: на основе и выполненного эскизного проекта производСибАДИственного здания выполнить расчет коэффициента естественного осве-

щен я. Дать оценку эффективности принятых решений.

Теоретическая часть

Проверочный расчет КЕО в точках характерного разреза помещения при боковом освещении следует выполнять в соответствии с методикой, зложенной в приложении Б Свода правил СП 23-102-2003 по фор-

муле Б.1 [10].

Расчет КЕО следует производить в следующей последова-

тельности:

а) граф к I (р сунок 1) накладывают на поперечный разрез помещения таким о разом, что ы его полюс (центр) 0 совместился с расчетной точкой (рисунок 2), а нижняя линия графика - со следом рабочей поверхности;

б) по графику I подсчитывают число лучей, проходящих через поперечный разрез светового проема от неба n1 и от противостоящего здания n1' в расчетную точку ;

в) отмечают номера полуокружностей на графике I, совпадающих с серединой C1участка светопроема, через который из расчетной точки видно небо, и с серединой C2 участка светопроема, через который из расчетной точки видно противостоящее здание (рисунок 2);

г) график II (рисунок 3) накладывают на план помещения таким образом, чтобы его вертикальная ось горизонталь, номер которой соответствует номеру концентрической полуокружности (пункт "в"), проходили через точку C1 (рисунок 2);

д) подсчитывают число лучей n2 по графику II, проходящих от неба через световой проем на плане помещения в расчетную точку А;

е) определяют значение геометрического КЕО εб, учитывающего прямой свет от неба, по формуле Б.9 [10] приложения Б;

ж) график II накладывают на план помещения таким образом, чтобы его вертикальная ось и горизонталь, номер которой соответствует но-

53

меру концентрической полуокружности (пункт "в"), проходили через точку С2;

з) подсчитывают число лучей n2' по графику II, проходящих от противостоящего здания через световой проем на плане помещения в расчетную точку А;

и) по формуле Б.10[10] приложения Б определяют значение геометСибАДИрического коэффициента естественной освещенности εзд, учитывающего

свет, отраженный от противостоящего здания; к) определяют значение угла θ, под которым видна середина участ-

ка неба з расчетной точки на поперечном разрезе помещения (рисунок

2);

л) по значен ю угла θ заданным параметрам помещения и окружающей застройки в соответствии с приложением Б определяют значения коэфф ц ентов qi, bф, кзд, r0, τ0 и Кз, подставляют в формулу Б.1[10] и выч сляют значен е КЕО в расчетной точке помещения.

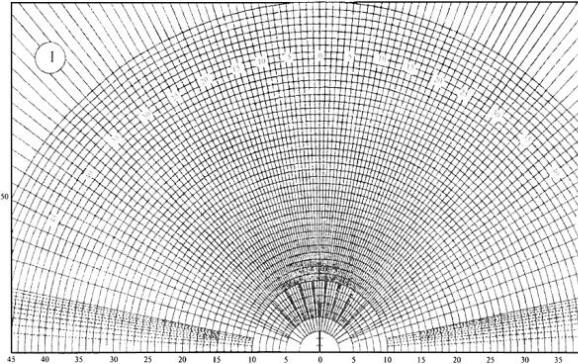

Рисунок 8 - График I для расчета геометрического КЕО

54

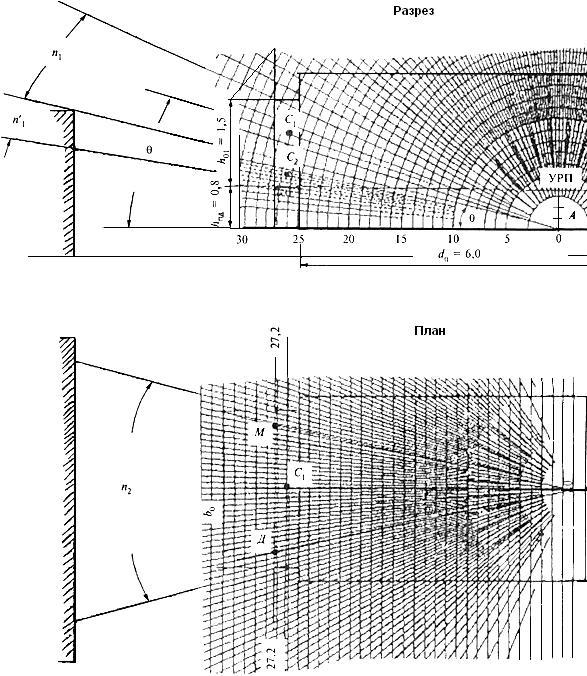

СибАДИрасчетная точка; 0 - полюс графика I; С1 - середина участка светового проема, через который из расчетной точки видно небо; 2 - середина уча-

стка светового проема, через который из расчетной точки видно противостоящее здание

Рисунок 9 -Пример использования графика I для подсчета числа лучей от неба и противостоящего здания
