Примечания.
1 Графики I и II применимы только для световых проемов прямоугольной формы.
2 План и разрез помещения выполняют (вычерчивают) в одинаковом масшта-
бе.

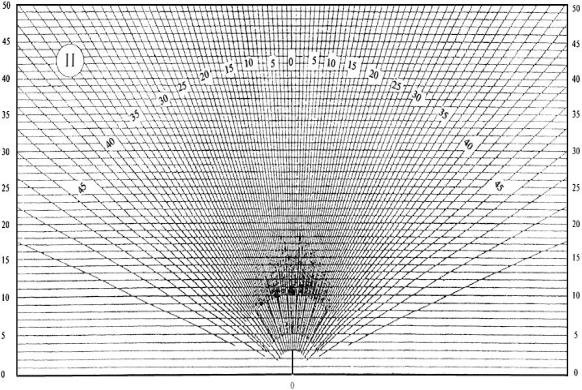

СибАДИРисунок 3 - График II для расчета геометрического КЕО
При наличии в помещении различно ориентированных световых проемов расчет КЕО в точках характерного разреза производят для каждого светового проема отдельно, а полученные значения КЕО для каждой точки суммируют.
При наличии в помещении балкона или лоджии проверочный расчет выполняют так же, как для помещений без балкона или лоджии, а наличие балкона или лоджии учитывают понижающим коэффициентом τ4 из таблицы Б.8 [10], который входит составной частью в общий коэффициент светопропускания τ0.
Пример расчета см. приложение 6.
56
|
|
БИБЛИОГРАФИЧЕСКИЙ СПИСОК |
1. |
СП |
1.13130.2009. Системы противопожарной защиты. Эвакуацион- |
ные пути и выходы. |
||
2. |
СП |
2.13130.2012. Системы противопожарной защиты. Обеспечение |
огнестойкости объектов защиты (с изменением N 2). |
||
3. |
СП |
4.13130.2013. Системы противопожарной защиты. Ограничение |
СибАДИ |
||
пожара на объектах защиты. Требования к объемно-планировочным и конструк- |
||
тивным решен ям. |
||
4. |
СП 18.13330.2011. Генеральные планы промышленных предприятий. |
|
Актуал з рованная редакция СНиП II-89-80* (c изменением N 1). |
||
5. |
СП |
44.13330.2011. Административные и бытовые здания. Актуали- |
зированная редакц я СНиП 2.09.04–87. |
||
6. |
СП |
50.13330.2012. Тепловая защита зданий. Актуализированная ре- |
дакц я |
Н П 23–02–2003. |
|
7. |
СП |
56.13330.2011. Производственные здания. Актуализированная |
редакц я СН П 31–03–2001 (с изменением N 1). |
||
8. |
СП 131.13330.2012. Строительная климатология. Актуализированная |
|
редакц я СН П 23–01–99* (с изменением N 2). |
||
9. |
СП 23-101–2004. Проектирование тепловой защиты зданий. |
|
10. |
СП |
23-102–2003. Естественное освещение жилых и общественных |
зданий. |
СанПиН 2.2.1/2.1.1.1200–03. Санитарно-защитные зоны и санитарная |
|
11. |
||
классификация предприятий, сооружений и иных объектов. Новая редакция. |
||
12. |
ГОСТ 21.1101–2013. СПДС. Основные требования к проектной и ра- |
|
бочей документации (с поправкой). |
||
13. |
ГОСТ 21.501–2011. СПДС. Правила выполнения рабочей документа- |
|
ции архитектурных и конструктивных решений. |
||
14. |
Короев, Ю. И. Строительное черчение и рисование / Ю. . Короев. – М. : |
|
Высшая школа, 2016. – 288 с. |
||
15. |
Шерешевский, И.А. Конструирование промышленных зданий и со- |
|
оружений / И.А. Короев. – Изд. 3-е, доп. – М. : Архитектура-С, 2016 – 168 с. |
||
16. |
Скроб, Л.А. Административно-бытовые помещения предприятий / |
|
Л. . Скроб. – М., 1990. – 188 с.
57

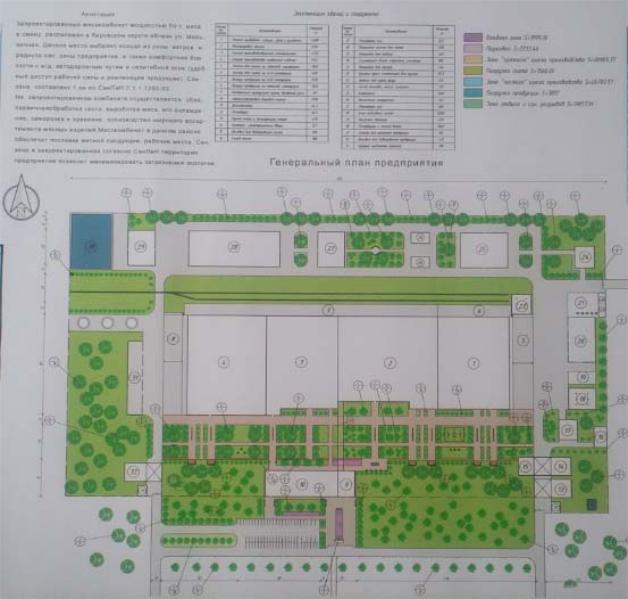

Генплан территории промышленного предприятия СибАДИ
58

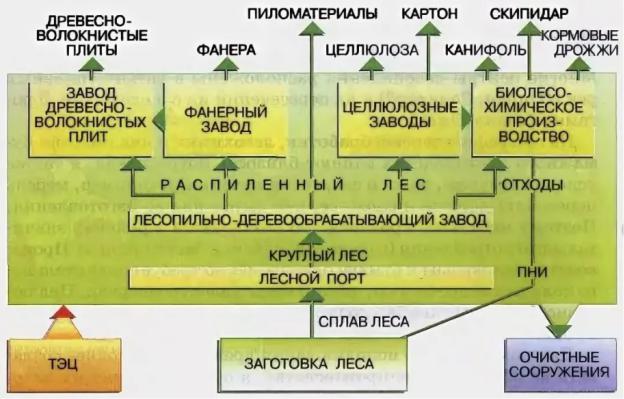

Функциональная схема лесоперерабатывающего предприятия
СибАДИ
59

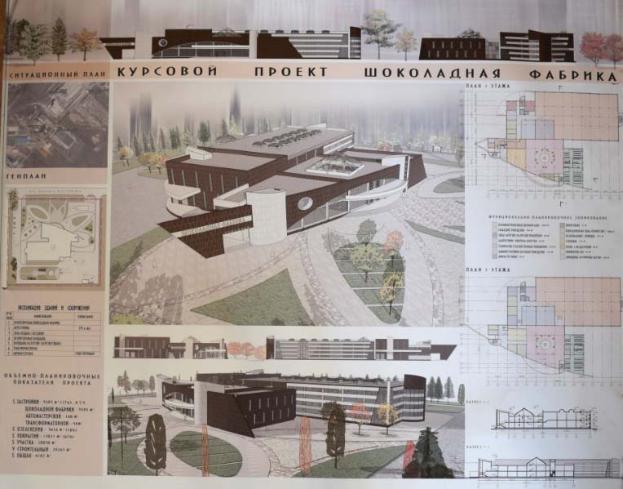

Архитектурный эскиз производственного здания Си б А Д И
60
