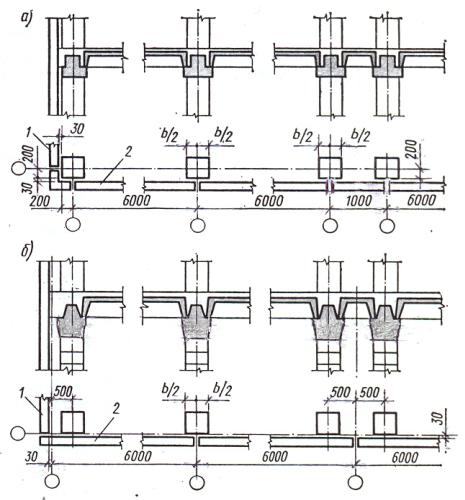

СибАДИРис. 6. Привязка колонн и наружных стен многоэтажных зданий к продольным поперечным разбивочным осям и в местах температурных швов:

а – в зданиях с нормативными нагрузками на перекрытия 500-1000 кгс/м2 (5-10 кПа); б – то же, с нагрузкой 1000-2500 кгс/м2 (10-25 кПа); 1 – торцовая стена; 2 – продольная стена.

При опирании плит покрытия непосредственно на наружные стены внутренние плоскости их смещают с разбивочных осей внутрь здания на 130 или 150 мм при соответственно кирпичных или мелкоблочных стенах. Tак же производят привязку к поперечным разбивочным осям несущих торцовых стен при опирании на них плит покрытия.

Геометрические оси внутренних стен совмещают с разбивочными. В многоэтажных зданиях с балочными перекрытиями размер привязки колонн крайних рядов к продольным разбивочным осям зависит от нормативных нагрузок на покрытия. Так, в зданиях с нагрузками на них 5-10 кПа (500-1000 кгс/м2) внешнюю грань колонн смещают с - разбивочной оси наружу на 200 мм, а между внутренней плоскостью

31

стены и гранями колонн предусматривают зазор 30 мм (рис. 6, а)

В зданиях с нагрузками на перекрытия, 10-25 кПа (1000-2500 кгс/м2) внешние грани колонн совмещают с разбивочной осью и оставляют зазор в 30 мм между колоннами и стеной (рис. 6, б).

В месте примыкания к одноэтажному зданию многоэтажного не допускается смещать разбивочные оси, перпендикулярные к линии СибАДИпристройки общие для обеих частей сблокированного здания. При этом вставку между разбивочными осями по линии поперечных температурных швов многоэтажного здания предусматривают тогда, когда

нельзя смещать оси в обеих частях здания (рис. 7).

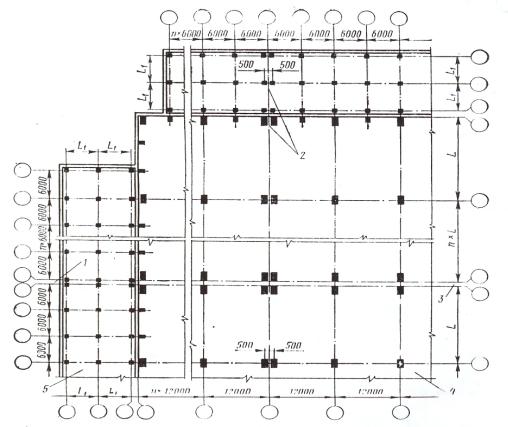

Рис. 7. Температурные швы в пристройках, продолжающие швы одноэтажной части здания:

1-поперечный шов со вставкой во многоэтажной пристройке; 2-поперечный шов без вставки; 3-продольный шов со вставкой в одноэтажной части здания; 4- одноэтажная часть здания; 5-многоэтажная пристройка

32

Размер вставки между параллельными крайними разбивочными осями по линии примыкания многоэтажного объема к одноэтажному принимают таким, чтобы в этом месте можно было использовать по возможности типовые стеновые панели (рядовые или доборные).

СибАДИЛа ораторная работа № 4

ТЕХНИКО-ЭКОНОМИЧЕСКИЕ ПОКАЗАТЕЛИ 4.1. Расчет технико-экономических показателей

Цель работы: освоение в процессе проектирования понятий об эффективности проектных решений.

Задача работы: на основе выполненного эскизного проекта производственного здания выполнить расчет основных техникоэкономических показателей. Дать оценку эффективности принятых решений.

Исходные данные

Эскизный проект производственного здания.

Для определения эффективности решений, принятых в разработанном проекте, подсчитывают следующие показатели:

1.Площадь застройки Пз, м2 – площадь горизонтального сечения по внешнему обводу здания на уровне цоколя.

2.Строительный объем надземной части здания Ос, м3 – определяется умножением площади застройки Пз на высоту здания от уровня чистого пола первого этажа до верхней отметки теплоизоляции (при чердач-

33

ных крышах) или средней отметки верха покрытия (при бесчердачном решении).

3. Нормируемая площадь Пн, м2 – сумма площадей всех размещаемых в здании помещений, за исключением коммуникационных помещений (коридоров, тамбуров, переходов, лестничных клеток, лифто-

вых шахт, внутренних открытых лестниц), а также помещений инженерного оборудования (бойлерные, венткамеры, котельные, камеры конди-

СибАДИ6. Площадь поверхностей наружных стен Пс, м2.

цион рован я т.п). Площадь помещений следует определять по их размерам, змеряемым между отдельными поверхностями стен и перегоро-

док на уровне пола; площадь коридоров, используемых в качестве рекреац онных помещений, включает нормируемую площадь.

Затем определяют основные показатели, характеризующие экономичность объемно-планировочного решения здания:

1 – плоскостной коэффициент К1 = Пн/По – характеризует эффективность использования площадей здания;

2 – объемный коэффициент К2 = Ос/По, – характеризует эффективность использования объема здания;

3 – коэффициент компактности планировки Кз = Пс/По. Полученные технико-экономические показатели сводят в таблицу. Пример выполнения работы см. приложение № 4.

34

Контрольные вопросы

1. Каким образом определяется общая площадь здания?

2. Каким образом определяется строительный объем здания?

3. Как учитывается площадь многосветных помещений при подсчете площадей?

4. Как учитывается площадь крылец?

СибАДИЛабораторная работа № 5

ФИЗИКО-ТЕХНИЧЕСКИЕ И ФУНКЦИОНАЛЬНЫЕ ОСНОВЫ ПРОЕКТИРОВАНИЯ

5.1. Теплотехнический расчет ограждающих конструкций

Общие положения

Теплотехн ческ й расчет ограждающих конструкций зданий проводится в соответств и с тре ованиями СП 50.13330.2012 «Тепловая защита здан й» [6], СП 23-101-2004 «Проектированиетепловой защиты зданий» [9].

Цель расчета – под ор ограждающих конструкций, теплозащитные качества которых соответствуют требованиям действующих нормативных документов в о ласти строительства.

Теплозащитная оболочка здания должна отвечать следующим требованиям п.5.1 [6]:

а) приведенное сопротивление теплопередаче отдельных ограж-

дающих конструкций должно быть не меньше нормируемых значений (поэлементные требования), т.е Rопр ≥Roнорм;

) удельная теплозащитная характеристика здания должна быть не

больше нормируемого значения (комплексное требование), т.е.

koб ≤ kобтр ;

в) температура на внутренних поверхностях ограждающих конструкций должна быть не ниже минимально допустимых значений (сани- тарно-гигиеническое требование), т.е для конструкций покрытия и стены

- в minв , а для конструкции окон - в 0

Требования тепловой защиты здания будут выполнены при одновременном выполнении требований а), б) и в).

В рамках лабораторной работы расчет по санитарногигиеническому требованию не производится, т.к температура внутрен-

35
