ней поверхности ограждающей конструкции должна определяться по результатам расчета температурных полей всех зон с теплотехнической неоднородностью или по результатам испытаний в климатической камере в аккредитованной лаборатории.

Поэлементные требования

Определение нормируемого значения приведенного сопротивления теплопередаче ограждающих конструкций

Норм руемое значение приведенного сопротивления теплопередаче ограждающей конструкции, Rонорм, (м2•°С)/Вт, следует определять по

где Rотр - азовое значение требуемого сопротивления теплопередаче ограждающей конструкции, м2•°С/Вт, величину базового значения требуемого сопрот вления теплопередаче ограждающей конструкции Roтр определяется по та л.3 [6] в зависимости от градусо-суток отопительного периода региона строительства ГСОП и назначения здания.

mр - коэффициент, учитывающий особенности региона строительства. В расчете по формуле (5.1.1) принимается равным 1. Допускается снижение значения коэффициента mр в случае, если при выполнении расчета удельной характеристики расхода тепловой энергии на отопление и вентиляцию здания по прил. Г [6] выполняются требования п.10.1 [6] к данной удельной характеристике. Значения коэффициента mр при этом должны быть не менее: mр = 0,63 -для стен, mр = 0,95 -для светопрозрачных конструкций, mр = 0,8 - для остальных ограждающих конст-

занных в табл. 3 [6]: по поз. 1 – по минимальным значениям оптимальной температуры соответствующих зданий по ГОСТ 30494 (в интервале 2022°С); по поз. 2 –согласно квалификации помещений и минимальных значений оптимальной температуры по ГОСТ 30494 (винтервале 1621°С); по поз. 3 – по нормам проектирования соответствующих зданий;

36

tоm, zоm – средняя температура наружного воздуха, °С, и продолжительность, сут/год, отопительного периода, принимаемые по своду правил для периода со средней суточной температурой наружного воздуха не более 8°С, а при проектировании лечебно-профилактических, детских учреждений и домов-интернатов для престарелых не более 10 °С.

Пример расчета №1.

СибАДИОпредел ть нормируемое сопротивление теплопередаче наружных стен, покрыт я, окон и фонарей промышленного цеха. Район строительства – г. Москва.

По табл.3 [8] пр нимаем для г. Москвы:

- средняя температура наружного воздуха отопительного периода со

средней суточной температурой наружного воздуха не более 8 °С – tот = –2,2 оС;

ограждающих конструкций производится с учетом их теплотехнической однородности.

Для теплотехнически однородных ограждающих конструкций (однослойные или многослойные конструкций с параллельными слоями) величина сопротивления теплопередаче Rо может быть рассчитана по формуле

37

где в – коэффициент теплоотдачи внутренней поверхности ограждающих

конструкций, Вт/(м2·°С), принимаемый по табл. 4 [6] ; н –коэффициент теплоотдачи наружной поверхности ограждающей конструкции для условий холодного периода, Вт/(м2·°С), принимаемый по табл. 6 [6];Rk – термическое сопротивление конструкции, м2·°С/Вт.

Для конструкций с последовательно расположенными слоями

СибАДИвающий влияние стыков, откосов проемов, обрамляющих ребер, гибких связей других теплопроводных включений.

где i – толщина слоя, м; i – расчетный коэффициент теплопроводности материала слоя, Вт/(м·°С), принимаемый согласно приложению Д [9].

Для теплотехн чески неоднородных ограждающих конструкций (содержащ х соед н тельные элементы между наружными облицовочными слоями

– ребра, шпонки, стержневые связи, сквозные и несквозные теплопроводные

включен я) рассч тывается приведенное сопротивления теплопередаче Rопр ,

м2·° /Вт.

В общем случае расчет величины приведенного сопротивления теплопередаче Rопр про звод тся на основе расчета температурных полей по специальным компьютерным программам (например, программе расчета трехмерных температурных полей ограждающих конструкций зданий «TEMPER-3D»).

В рамках курсового проекта (работы) расчет приведенного сопротивления теплопередаче неоднородных ограждающих конструкций рекомендуется

Величина коэффициента теплотехнической однородности принимается по [9].

Пример расчета № 2.

Определить сопротивление теплопередаче наружных стен производ-

ственного цеха. Район строительства – г. Москва.

Расчётные условия: Rопр ≥ Rонорм, Rонорм = Roтр · mр, где mр = 0,63 – для стен коэффициент, учитывающий особенности региона строительст-

ва.

Rо,стнорм = Ro,сттр · mр = 1,91 · 0,63 = 1,20 м2·°С/Вт Принимаем для однослойной панелей из керамзитобетона коэффи-

циент теплотехнической однородности r = 0,9в соответствии со справочными данным по [9, табл.6].

38

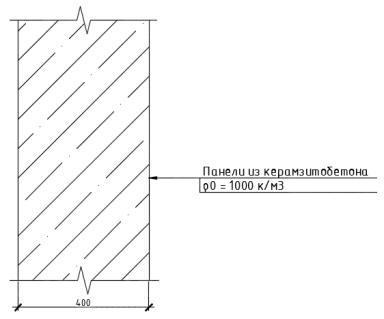

СибАДИР с. 1 – Конструкц я стены

Пр н маем расчетные характеристики строительных материалов конструкции стены по [9, прил. Д]:

– керамзитобетон плотностью о = 1000 кг/м3 , λА = 0,33 Вт/(м·°С); По [6, табл.4] принимаем αВ = 8,7 Вт/(м2·°С); по [6, табл.6] при-

нимаем αН = 23 Вт/(м2·°С).

Влажностный режим помещения – СУХОЙ по табл. 1 [6]. Зона влажности – 2 -НОРМ ЛЬН Я по прилож. В [6]. Условия эксплуатации конструкции – по табл. 2 [6].

По формуле (5.1.4) рассчитываем величину термического сопротивления всей конструкции Rk:

Rk = 0,4/0,33 = 1,21 м2·° /Вт

Приведенное сопротивление теплопередаче стены Rо;стпр рассчитываем по формуле (5.1.5) с учетом формулы (5.1.3):

Rо; стпр = 1/8,7 + 1,21·0,9 + 1/23 = 1,25 м2·°С/Вт

Согласно поэлементным требованиям:

Rо; стпр=1,25м2 оС/Вт > Ro; стнорм=1,20 м2 оС/Вт.

Вывод: Условие выполнено. Наружные стены выполнены из панелей из керамзитобетона плотностью ρ0 = 1000 к/м3, толщина стены 400 мм.

39

Пример расчета № 3.

Определить сопротивление теплопередаче покрытия производственного цеха. Район строительства – г. Москва.

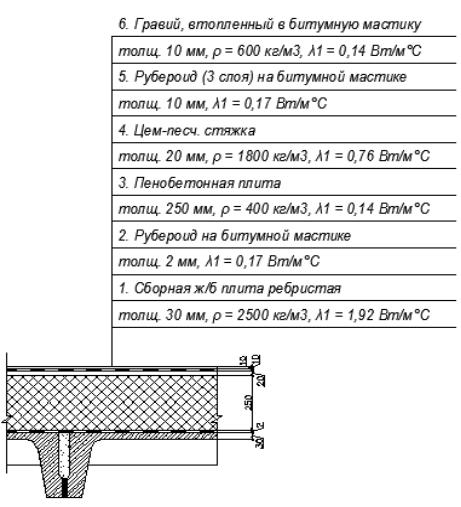

СибАДИРис. 2 - Конструкция покрытия

Расчётные условия: Rопр ≥ Rонорм, Rонорм = Roтр · mр, где mр = 0,8 – для покрытия, коэффициент, учитывающий особенности региона строитель-

ства.

Rо,покнорм = Ro,поктр · mр = 2,64· 0,8 = 2,11 м2·°С/Вт

Влажностный режим помещения – СУХОЙ по табл. 1 [4]. Зона влажности – 2 -НОРМАЛЬНАЯ по прилож. В [4]. Условия эксплуатации конструкции – А по табл. 2 [4].

Принимаем расчетные характеристики строительных материалов конструкции покрытия по прил. Д [9]:
