ного пути - 3,5м, края тротуара - 0,5м бортового камня - 1,2м. Расстояния между деревьями - 3м, кустарниками - 0,4м.

Точная привязка зданий и сооружений на чертеже и вынос их в натуру осуществляется с помощью строительной геодезической сетки (размер на чертеже 10хl0 см) или принятого разбивочного базиса. За начало координат принимается условно точка, которая находится ниже и левее

СибАДИчертежа предприятия, что обеспечивает только положительные значения коорд нат. Оси стро тельной геодезической сетки обозначают буквами

и Б они могут быть повернуты относительно сторон света.

Пр мер оформления генерального плана благоустройства и озеленения см. р с. 1.

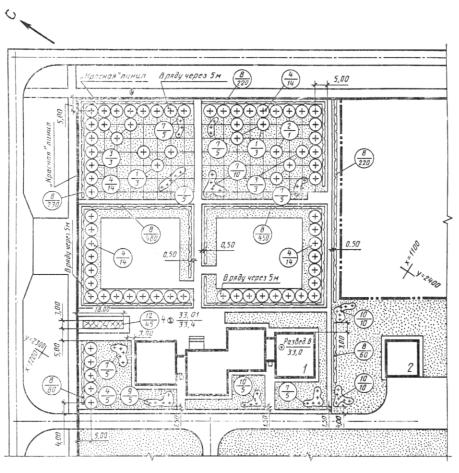

Рис. 1. Пример оформление генплана благоустройства и озеленения

Особое внимание следует уделять плотности застройки. Плотность застройки определяется в процентах как отношение площади застройки к площади предприятий в ограде с включением площади, занятой веером железнодорожных путей. Минимальная плотность застройки площадок промышленных предприятий по отдельным отраслям составляет 45-55%. Технико-экономические показатели генплана включают: площадь зе-

11

мельного участка, площадь застройки, удельные показатели озеленения, асфальтирования и т.п.

Порядок выполнения работы

Работа состоит из двух частей: графической и текстовой.

1. Графическую часть выполнить на листе формата А2. На чертеже показать ситуационный план с указанием места размещения проек-

СибАДИсодержание; - текстовую часть.

тируемого предпр ятия. Основной чертеж генерального плана разработать в масштабе 1:500 (1:1000).Дать экспликацию проектируемых зда-

ний

сооружен й. Функциональную, транспортную схемы, схему благо-

устройства

озеленения изобразить в масштабе 1:1000 (1:2000).



2.

Выполн ть расчет технико-экономических показателей гене-

рального плана.



К лабораторной ра оте составляется пояснительная записка, вклю-

чающая текстовую часть.



Текстовая часть пояснительной записки содержит:



сходные данные для выполнения работы;



характер стику производства, номенклатуру выпускаемой

продукции (ра от, услуг);



данные о проектной мощности объектов;



Описание и о основание границ санитарно-защитных зон

производственных о ъектов.



Текстовую часть пояснительной записки рекомендуется выполнять

на листах писчей или альбомной бумаги вертикальной ориентации фор-

мата

-4.





В графической части пояснительной записки представить техноло-

гическую схему производства в произвольном масштабе.



Пояснительная записка должна быть сброшюрована и включать:



- обложку;



- титульный лист;

Пример выполнения работы см. приложение № 1.

12

Контрольные вопросы

1. Какие требования надо учитывать при назначении расстояний между зданиями и сооружениями?

2. Какие требования по обеспечению подъезда пожарных машин

к зданиям и сооружениям промышленных предприятий?

СибАДИ преподавателем.

3. Какие виды транспорта предусматриваются для внутриплощадочных перевозок?

4. Что такое плотность застройки?

5. Как ми спосо ами осуществляется разделение транспортных и людск х потоков?

Ла ораторная работа № 2

ОБЪЕМНО-ПЛ НИРОВОЧНЫЕ И АРХИТЕКТУРНО-КОМПОЗИЦИОННЫЕ РЕШЕНИЯ

ПРОМЫШЛЕННЫХ ЗДАНИЙ

2.1. Разработкафункциональнойсхемыпромышленногопредприятия

Цель работы: Закрепление и расширение теоретических знаний об общих вопросах разработки функциональной схемы промышленного

предприятия.

Задача работы: на основе определенной технологической схемы производства разработать функциональную схему предприятия, учитывая при этом принцип зонирования, требования взрыво-пожарной и са-

нитарно-эпидемиологической безопасности.

Исходные данные



Технологическая схема производства, определенная в соответствии

с выбранным типом промышленного предприятия

согласованная с

Порядок выполнения работы

Функциональная схема промышленного предприятия разрабатывается на основе технологической схемы производства и определяет систему взаимосвязей между основным и вспомогательным производством, объектами обслуживания.

13

Работа проводится в следующей последовательности:

1. На основании технологической схемы производства разработать функциональную схему предприятия. На схеме показать функцио- нально-технологические связи между участками основного, вспомогательного производства, обслуживающих объектов.

2.

Функциональную схему оформить на листе чертежной бумаги

СибАДИ

формата А4. На схеме обозначить условными обозначениями пути дви-

жения сырья

готовой продукции.

3.

Обосновать принятую функциональную схему промышленно-

го предпр

ят

я в краткой пояснительной записке.

Пр мер выполнения работы см. приложение № 2.





Контрольные вопросы

1.

Что является основой для разработки функциональной схемы?

2.

Как е цели преследует разработка функциональной схемы?

2.2. Разработкао ъемно-планировочногорешенияпроизводственного зданиянаосноветехнологическогопроцесса

Цель работы: знакомство с технологическим проектированием на уровне технологической схемы, знакомство с основами пространственного зонирования, а также подготовка объемно-планировочных решений для эскизного архитектурного проекта производственного здания.

Задача работы: на основании выданного задания разработать варианты объемно-планировочных схем производственного корпуса или цеха, учитывая функциональные, технические, архитектурнохудожественные экономические требования.

Исходные данные

Задание на разработку проекта включает следующие исходные дан-

ные:

• назначение предприятия

• вид выпускаемой продукции, мощность

• район строительства

функциональная схема предприятия.

14

Теоретическая часть

Проектирование производственных зданий осуществляется с соблюдением требований пожарной безопасности СП 1.13130.2009 [1],

П 2.13130.2012 [2], СП 4.13130.2013 [3].

В основе объемно-планировочного решения промышленного здания лежит технологический процесс производства. В одних условиях СибАДИрешающими могут быть требования, связанные с обеспечением искусственного м крокл мата (например, кондиционирование в цехах прецизионных про зводств), в других требования, связанные с обеспечением естественного м крокл мата (аэрация в горячих цехах); в одних случаях габар ты здел й определяют необходимое пространство (самолетосбо-

рочные цеха) га ар ты о орудования (прокатные цеха).

В процессе ра оты над о ъемно-планировочным решением в первую очередь нео ходимо выявить кратчайшие функциональные связи между помещен ями, которые послужат обоснованием для группировки помещен я в плане по высоте здания. Кроме того, нужно определить требован я, предъявляемые к ограждающим конструкциям, температур- но-влажностному и светотехническому режимам помещений. На основе этого производится разра отка вариантов заданного проектного решения в карандаше от руки в масшта е, как правило, 1:200. В первую очередь прорабатываются эскизы поэтажных планов и общее объемнопространственное решение здания в виде единого или сочетания нескольких объемов (симметричное или асимметричное) и т.п.

Важное значение в проектировании имеет принцип унификации объемно-планировочных решений зданий, который преследует цель получения лучших архитектурно-конструктивных решений и способствует повышению их гибкости или универсальности.

Успешное формирование промышленного здания и его внутренней среды предопределяются характером зонирования производственных помещения и участков, отделений цехов с их технологическими процессами в пространстве производственного здания.

Эвакуационные выходы из зданий помещений проектируются с учетом категорий помещений, степени огнестойкости здания и плотности людского потока в общем проходе в чел./м2.

Нормативные требования к проектированию производственных зданий изложены в СП 56.13330.2011 [7].
