в)
|
|
|
|
И |
|
|
|
Д |
|

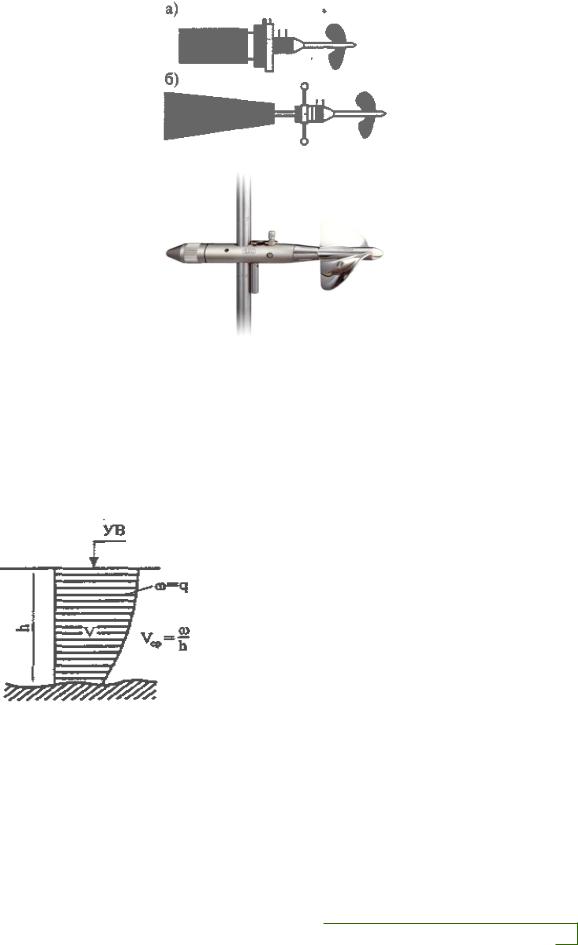

Рис. 5.10. Типы гидрометрических вертушек: |
||||
а – штанговая; б – подвесная (тросовая); |
||||
в – универсальная гидрометрическая |
||||
|
|
А |
|
|
|
вертушка С31 Geo Get |
|||
|
б |
|
|
|
По результатам измерения скоростей на каждой промерной вер- |
||||
тикали строят эпюры скоростей (рис. 5.11). |
|
|||
и |
По площади такой эпюры опре- |
|||
|
|
|||
|
|
деляют элементарный расход q и сред- |
||
С |
|
нюю скорость течения Vcр на каждой |
||
|
промерной вертикали, используемые в |
|||
|
последующих гидравлических расчетах. |
|||
|
Невязку распределяют пропорциональ- |
|||
|
но измеренным расстояниям. |
|||
|
Поскольку промерный процесс за- |
|||
|
|
нимает определенный отрезок времени, |
||
|
|
уровни воды в реке за это время могут |
||
Рис. 5.11. Нормальная эпюра |
измениться, поэтому уровни фиксируют |
|||
скоростей на промерной |
|
на водомерных постах по меньшей мере |
||
вертикали |
|
дважды перед началом и по окончании |
||
промерных работ. Если эти уровни различаются более чем на 2 см, то необходимо вводить поправки к результатам измерения глубин с тем, чтобы привести измерения глубин к одному моменту времени.
166
Учитывая исключительную ценность данных гидрометрических наблюдений на реках для разработки проектов, а также высокую стоимость этих работ и приуроченность к периоду прохождения паводков на водотоке, особую значимость при производстве гидрометрических работ приобретает применение аэрометодов [74].
Аэрофотосъемка позволяет оперативно определять скорости и направления течений, расходы воды, высоты уровней, направления судовых ходов и направления льдин. Аэрофотосъемку для получения натурных гидрометрических данных применяют на реках с шириной русла более 100 м.
Летно-съемочные гидрометрические работы выполняют в пасмурные дни с высокой сплошной облачностью. В солнечную погоду аэрогидрометрические работы целесообразно проводить утром или вечером, когда солнечные блики не попадают в объектив аэрофотокамеры (АФА).
Перед началом летно-съемочных работ готовят сосуды с индика- |
||
тором в количестве |
И |
|
|
|
|
|
N = 2·а·п, |
(5.2) |
|
Д |
|
где а – число промерныхбточекА(вертикалей) на створе наблюдений; п – общее число измеренийив период прохождения паводка.
Перед вылетом сосуды заполняют жидким индикатором и устанавливают в самолетеСли вертолете для последующего их сброса при измерениях скоростей. осудом для индикатора служит бутыль емкостью 0,75 л с пластмассовой пробкой с отверстиями по окружности на верхней ее поверхности. Чтобы индикатор беспрепятственно выходил из бутыли, она должна занять на дне вертикальное положение, для чего к нижней ее части прикрепляют балласт.
Поверхностные скорости определяют на основе измерения по перекрывающимся аэрофотоснимкам смещения мелких, плывущих по течению реки предметов (специально пущенных поплавков, льдин, пены, щепок, струй индикатора и т.д.) (рис. 5.12).
Разность расстояний (х' х) представляет собой смешение поплавков в масштабе аэрофотоснимков за интервал времени аэросъемки. Поверхностную скорость течения в данной точке речного потока определяют по формуле
167
|
(xI x)H I |
|
|
V |
n |
, |
(5.3) |
|
|||
пов |
t fk |
|
|
|
|
||
где НIп– высота полета, м; fk |
– фокусное расстояние АФА, мм; t – |
||
интервал аэрофотосъемки, с. |
|
|
|
|
|
|
И |
|
|
Д |
|
|
А |
|
|

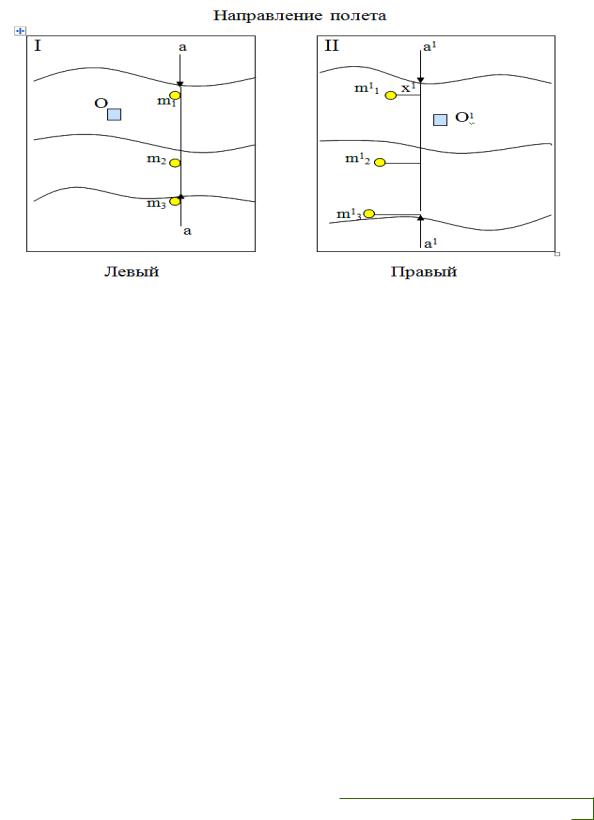

Рис. 5.12. Изображение поверхностных поплавков |
|||
б |
|
|
|
на смежных аэрофотоснимках I и II: О, О' – главные точки снимков; |
|||
m – точки, фиксированные индикатором; |
|||
и |
а'-а'– постоянный створ |
||
а-а и |
|||
Смещение поплавков на аэрофотоснимках под воздействием течения аналогично разности продольных параллаксов р. При стереофотограмметрическом методе измерений поверхностную скорость,
м/с, определяют по формуле |
|
|
|
|
|
С V |
|
pHn |
, |
(5.4) |
|
t fk |
|||||
пов |
|
|
|
где р – разность продольных параллаксов, мм.
Определение поверхностных скоростей таким способом возможно лишь в том случае, если в зоне взаимного перекрытия аэрофотоснимков изображены оба берега реки или какие-либо опорные точки (острова, бакены, буйки и т.д.). Точность определения поверхностных скоростей при таком способе составляет ± 0,05 м/с.
Определение расходов воды с помощью аэрофотосъемки основано на работе поплавков-интеграторов, представляющих собой жидкость, которая выливается из сосудов при соприкосновении их с
168
дном. В зависимости от скорости всплытия поплавка unoд, глубины потока и средней скорости течения на вертикали поплавок появится на поверхности на расстоянии Ln от места его выпуска (рис. 5.13, а).
Элементарный расход (м2/с) на вертикали
q = 0,135Ln. |
(5.5) |
Если соединить кривой точки выхода поплавков на поверхность воды, можно получить эпюру элементарных расходов в масштабе аэрофотоснимка (рис. 5.13, б). Общий расход в заданном сечении находят, определив площадь этой эпюры.
Летно-съемочные работы при измерении расходов воды производят в следующей последовательности:
-пролетают над створом наблюденийИи сбрасывают сосуды с жидким индикатором;
-фотографируют точки падения сосудовДна поверхность воды;
-после набора самолетом заданной высоты через 3 – 4 минуты
после сбрасывания поплавков вновь фотографируют исследуемый участок русла с тем, чтобы установитьАточки выхода индикатора.б

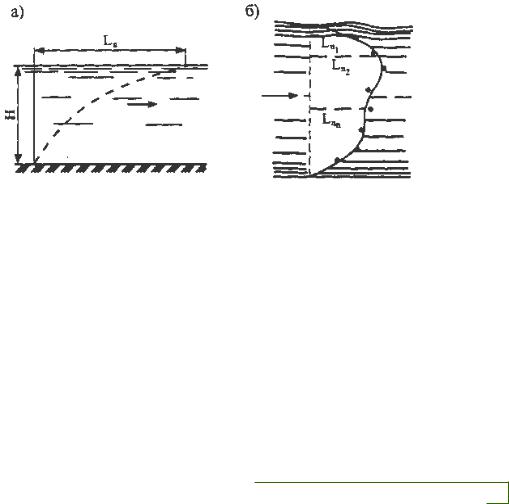

Рис. 5.13.СИзмерениеирасходов воды методом поплавков-интеграторов: а – траектория выхода поплавка-интегратора на поверхность;
б – эпюра элементарных расходов
Высоты уровней воды УВ устанавливают относительно репера, выбранного вблизи одного из урезов воды. Превышение между ними определяют на стереофотограмметрическом приборе. Высота уровня воды определится как
УВ = Нрп + hср, |
(5.6) |
где Нрп – высота репера; hср – среднее из нескольких измерений превышение между репером и урезом воды.
169
Глубины в точках вертикалей находят при определении расходов воды поплавками-интеграторами по формуле
h 1,18 q , (5.7)
Vпов
где Vnoв – поверхностная скорость на вертикали.
5.6.Особенности гидрометеорологических изысканий
взоне вечной мерзлоты
При разработке проектов на строительство автомобильных дорог в том или ином районе зоны вечной мерзлоты следует осуществлять
иэксплуатации автомобильных дорог в этомИрайоне и других с аналогичными условиями.
Инженерно-геокриологический прогнозДпредусматривает общую оценку возможного проявления криогенных процессов, их масштабов
иинтенсивности на отдельныхАучастках проектируемых автомобильных дорог, а также расчеты ореолов оттаивания (промерзания) и величины деформаций осадкиб(пучения) в поперечном профиле дорожных конструкций.
Взоне вечной мерзлотыипроявляются мерзлотные процессы и яв-
ления:
- подземные льды разных типов; - широко Сраспространены термокарстовые образования в силь-
нольдистых грунтах; - залежи повторно-жильного и инъекционного льда.
Криогенные процессы:
- интенсивное развитие бугров пучения; - морозобойное растрескивание; - солифлюкции;
- морозобойное растрескивание, пучение, наледеобразование на реках (особенно в северо-восточной части района).
Инженерно-геокриологическая съемка – комплекс исследований территории (участков, трасс) в инженерно-геокриологическом отношении, выражающийся в изучении закономерностей формирования и распространения сезонно- и многолетне-мерзлых грунтов, их состава,
льдистости, температуры, свойств, криогенных процессов и образова- ний и прогнозе их изменения. В результате инженерно-геологическойинженерно-геокриологический прогноз с учетом опыта строительства
170
