речного уклона) количество и размещение водомерных постов определяют в зависимости от местных условий. При этом, если направление течения на пойме отличается от течения в главном русле, то по концам обследуемого участка реки на поймах устанавливают водомерные посты реечного типа.
Различают водомерные посты:
-свайные на беспойменных нескальных берегах рек (рис. 5.3);
-реечные на поймах, в руслах при сравнительно небольшой амплитуде колебания уровней воды или на скальных берегах;
-свайно-реечные на высоких пойменных берегах.
Водомерные посты размещают в местах, не подверженных размывам, навалу льдин, вне заводей, при отсутствии волнобоя, подпо-
ров и обратных течений и т.д. |
|
|
И |
|
Водомерные посты устраивают обязательно до начала паводка. |
||||
Свайный водомерный пост состоит из ряда свай, забитых в ство- |
||||
|
|
|
Д |
|
ре, перпендикулярном урезу воды (рис. 5.3, |
а). |
|||
|
|
А |
|
|
|
б |
|
|
|
и |
|
|
|
|
С |
|
|
|
|

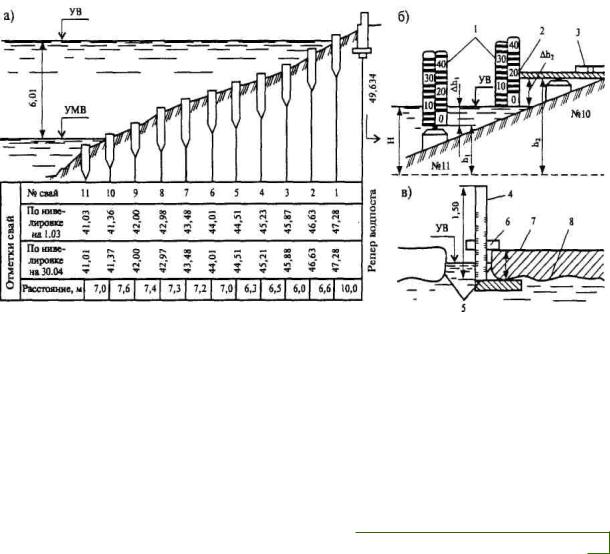

Рис. 5.3. Схема свайного водомерного поста:
а – свайный водомерный пост; б – схема промеров; в – определение толщины льда: 1 – водомерные рейки; 2 – линейка; 3 – уровень; 4 – ледомерная рейка; 5 – лунка; 6 – индекс; 7 – поверхность льда; 8 – нижняя кромка льда
Для устройства свайных водомерных постов используют железобетонные призматические мостовые сваи заводского изготовления, обрезки рельсов или деревянные сваи из прочного дерева, которые забивают в грунт ниже глубины сезонного промерзания. На торцах
156
свай записывают их номера, при этом счет ведут сверху вниз от первой сваи. Последнюю сваю устанавливают ниже уровня наименьшей межени. Превышения между торцами соседних свай не должны быть больше 0,5 м, при этом сами сваи не должны возвышаться над поверхностью земли более чем на 0,25 м.
При измерениях уровней воды на свайных водомерных постах используют переносные рейки с сантиметровыми делениями, которые нередко изготавливают ромбического поперечного сечения для лучшего обтекания водой на течении.
Реечный водомерный пост представляет собой рейку с сантиметровыми делениями и прямой оцифровкой длиною 2 – 3 м, укрепляемую на опоре моста, а на пойменных участках – на стволе дерева или на забитой в грунт деревянной свае. Для этой цели часто используют обычные цельные 3-метровые нивелирные рейкиИ.
Для непрерывной автоматической фиксации колебаний уровней воды иногда применяют специальныеДавтоматические приборы –
ламниграфы, записывающие результаты измерений на магнитные носители информации.
При устройстве водомерногоАпоста, для контроля неизменности положения реек или свай вблизи него устанавливают репер, который закладывают по общим правиламбустройства грунтовых реперов, обязательно в месте, не подверженном затоплению в паводки. Реперы водомерных постовиувязывают между собой и привязывают к пунктам государственной н вел рной сети двойным геометрическим нивелированиемСIV класса. Высоты нуля рейки и головок свай устанавливают двойным геометр ческим нивелированием технической точности, которое производят дважды: до и после прохода паводков.
Измерения уровней воды в период межени производят 2 раза в сутки (в 8 и 20 ч). Во время паводка количество измерений увеличивают до 4, 6, 12 или 24 раз в сутки в зависимости от скорости подъема или спада уровней.
Если наблюдения производят при волнении, то отсчеты по рейке берут дважды (при набеге и откате волны) и за окончательный отсчет принимают среднее значение. Отсчеты заносят в специальный водомерный журнал и по окончании водомерных наблюдений строят графики изменения уровней воды (водомерные графики) Н = f(t) по всем водомерным постам.
При производстве гидрометрических работ на местности разбивают и закрепляют гидрометрические створы (рис. 5.4). Гидрометри-
157
ческие створы на местности трассируют теодолитом, разбивают пикетаж и снимают двойным геометрическим нивелированием. Створы закрепляют вехами по две на каждом берегу, а при широком разливе устанавливают дополнительные вехи на поймах. По результатам съемки створа строят профиль (см. рис. 5.4).
|
|
|
|
|
И |
|
|
|
|
Д |
|
|
|
|
А |
|
|
|
|
б |
|
|
|
|
и |
|
|
|
|
|

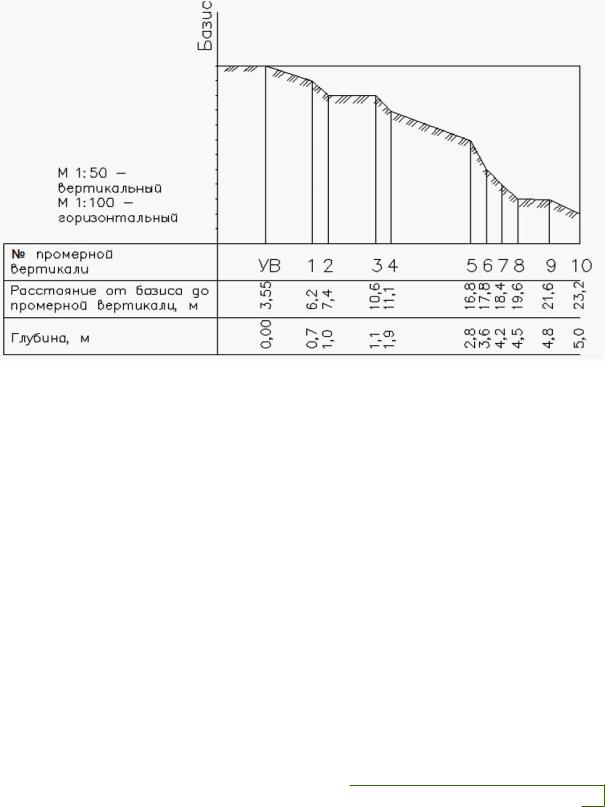

Р с. 5.4. Гидрометрический створ |
||||
Число промерных верт калей в руслах рек устанавливают в зави- |
|||||
симости от ширины русла: |
|
|
|
||
Ширина русла, м |
|
|
Число вертикалей |
||
До 100............................................................... |
|
|
|
5 |
|
100 |
– 300............................................................С |
|
|
|
7 |
300 |
– 600............................................................ |
|
|
|
9 |
600 |
– 1000......................................................... |
|
|
|
11 |
Более 1000....................................................... |
|
|
|
13 (не реже 200 м). |
|
На заросших поймах прорубают просеки шириной 5 – 6 м для свободного плавания лодок в ходе производства гидрометрических работ. На гидростворах намечают и закрепляют промерные вертикали плавающими вехами (рис. 5.5, а) или створными знаками (рис. 5.5, б).
Число промерных вертикалей на поймах назначают также в зависимости от их ширины, но не реже чем через 200 м.
158
Съемку русел рек, каналов и водохранилищ производят с целью последующего проектирования различных гидротехнических инженерных сооружений (в том числе и мостовых переходов).
Плановое обоснование съемок русел создают методами триангуляции, трилатерации и полигонометрии, высотное – геометрическим нивелированием III, IV классов и техническим нивелированием.
|
|
И |
|
Д |
|

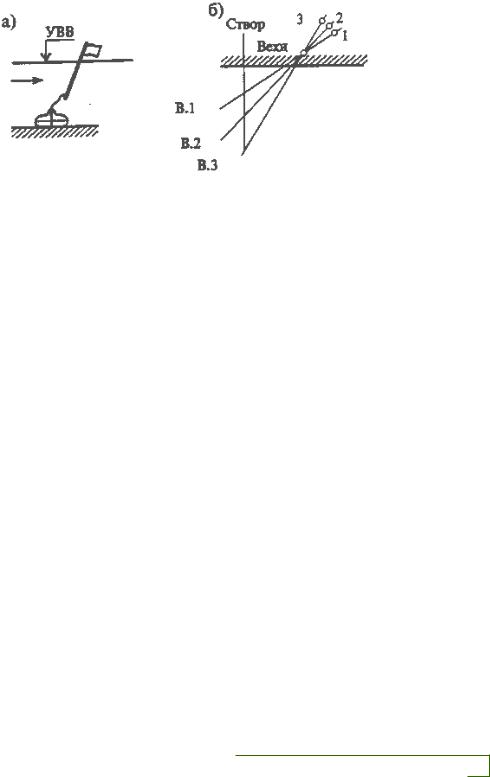

Рис. 5.5. Схемы закрепления промерных вертикалей: |
||
а – плавающими вехами; б – створными знаками |
||
А |
|
|
Вдоль рек и каналов прокладывают теодолитно-нивелирные ходы |
||
б |
|
|
с разбивкой пикетажа. При ширине реки свыше 800 м теодолитные ходы прокладывают по о еим ерегам. Плановое обоснование съемок
и |
|
водохранилищ разбивают спосо ами триангуляции и трилатерации |
|
(линейной триангуляц |
). Триангуляцию используют также для |
обоснования съемок рек |
каналов, при этом вершины треугольников |
располагают по обе м берегам.
Нивелирные ходы закрепляют грунтовыми реперами, устанавливаемыми в среднем через 2 – 3 км.
Для составления плана береговой линии рек и водохранилищ вы- |
|
полняют тахеометрическуюС |
съемку. При этом съемочные точки раз- |
мещают таким образом, чтобы с них хорошо просматривалась береговая линия, которую затем снимают. На реках снимают также прирусловой вал по бровкам русла. Наиболее производительной и эффективной такая съемка оказывается при использовании электронных тахеометров.
Измерение глубин речного русла дает возможность построить план дна реки в горизонталях или изобатах. При наличии плана пойм в горизонталях и плана дна русла можно составлять поперечные сечения долины реки по любому интересующему проектировщиков створу.
159
Промеры глубин, как правило, производят с весельных или моторных лодок. В зависимости от характера реки используют три способа подводных съемок: по поперечникам при сравнительно небольших скоростях течения (рис. 5.6, а), косыми галсами при средних скоростях течения (рис. 5.6, б) и продольными галсами при больших скоростях и глубинах реки (рис. 5.6, в).
|
И |
Д |
|

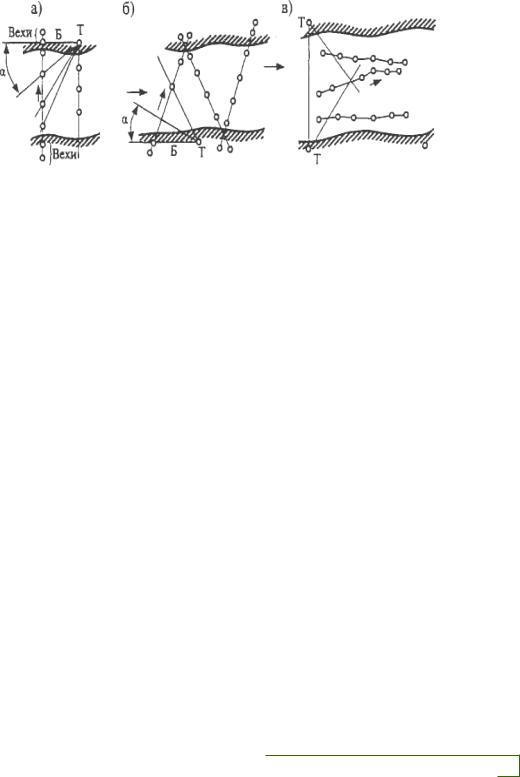

Рис. 5.6. Схемы промеров глубин рек: |
|
а – поперечниками; б – косыми галсами; в – продольными галсами |
|
А |
|
Первые два способа применяют при небольшой ширине водного зеркала, когда лодку можнобустанавливать в конкретных створах, а ориентирование ее осуществлять визуально по створным вехам, установленным на берегахи. Расстояния между промерами глубин не должны быть более 1/10 ш р ны русла. Фактически во многих случаях фиксируютСзнач тельно большее число промерных точек.
Промеры по поперечн кам выполняют прямыми угловыми засечками положения лодки теодолитом со съемочной точки на берегу, положение которой выбирают так, чтобы угол между промерным створом и направлением от лодки на теодолит составлял порядка 30 – 50°. Лодку устанавливают в промерном створе по береговым створным вехам. Наблюдатель в лодке подает сигналы флажком о производимых промерах наблюдателю у теодолита, который считывает углы по горизонтальному кругу теодолита. Расстояния между поперечниками принимают не более половины ширины русла реки (см. рис. 5.6, а). На сравнительно нешироких реках промеры нередко ведут, передвигая лодку по натянутому поперек реки размеченному тросу.
Промеры по косым галсам выполняют после расстановки на бе-
160
