При отсутств населенного пункта вблизи мостового перехода, а также в сомнительных случаях уровни высоких паводков определяют по следам на местности, к которым относят: наносник (обломки тростника, пучки трав, ветки, ил и т.д.) на стволах и ветвях деревьев; отложения наносов или следы нефти; следы «загара» на скальных берегах; следы подмыва крутых берегов; границы распространения пойменной растительности и т.д.

Точки уровней высокой воды УВВ, показанные старожилами и установленные по следам на местности, фиксируют соответствующими знаками и привязывают в высотном и плановом отношении к оси мостового перехода. При этом крайне важным является установление даты (года) прохода соответствующего выдающегося паводка.

Чтобы определить уклоны свободной поверхности, необходимые при выполнении морфометрических расчетов, снимают продольный профиль по руслу реки. Для этой цели:

151

-снимают продольный профиль реки по урезным кольям в русле. При изысканиях в период паводков профиль свободной поверхности снимают несколько раз при различных уровнях на разных фазах паводка (на подъеме, на пике и на спаде паводка);

-промеряют глубины по фарватеру;

-определяют высоты (отметки) бровок берегов и пониженных участков современных прирусловых валов;

-на продольный профиль наносят: линии свободной поверхности

иберегов; точки УВВ, установленные по данным опроса старожилов

ипо следам на местности; положение створа перехода, морфостворов, водопостов и существующих искусственных сооружений; линию свободной поверхности по точкам УВВ.

Протяженность съемки продольного профиля реки устанавливают, руководствуясь следующими соображениямиИ: необходимостью охвата нескольких плесов и перекатов в зависимости от размера водотока; возможностью включения опорныхДводомерных постов Гидрометеослужбы России и существующих искусственных сооружений

при относительно близком их расположении к оси мостового перехода; возможностью учета подпораАот материнской реки либо заторных уровней, приуроченных к определенным участкам русла; необходимостью охвата точек УВВб, зафиксированных по данным опроса старожилов или по следам на местности и т.д. Пример оформления продольного профиля рекиипредставлен на рис. 5.2.С

ровании опыта эксплуатации существующих мостовых переходов; учет взаимодействия проектируемого и существующих сооружений при близком их расположении; оценка вредного влияния проектируемого сооружения на другие сооружения и объекты (например, оценка возможного размыва попадающих в зону влияния проектируемого мостового перехода существующих переходов коммуникаций); учет экстремальных расчетных условий при проектировании (например, учет последствий прорыва расположенной выше перехода плотины некапитального типа); сбор дополнительных данных о гидрологическом режиме водотока, природных деформациях русел, а также данных об общих и местных размывах под существующими мостами и т.д.

152

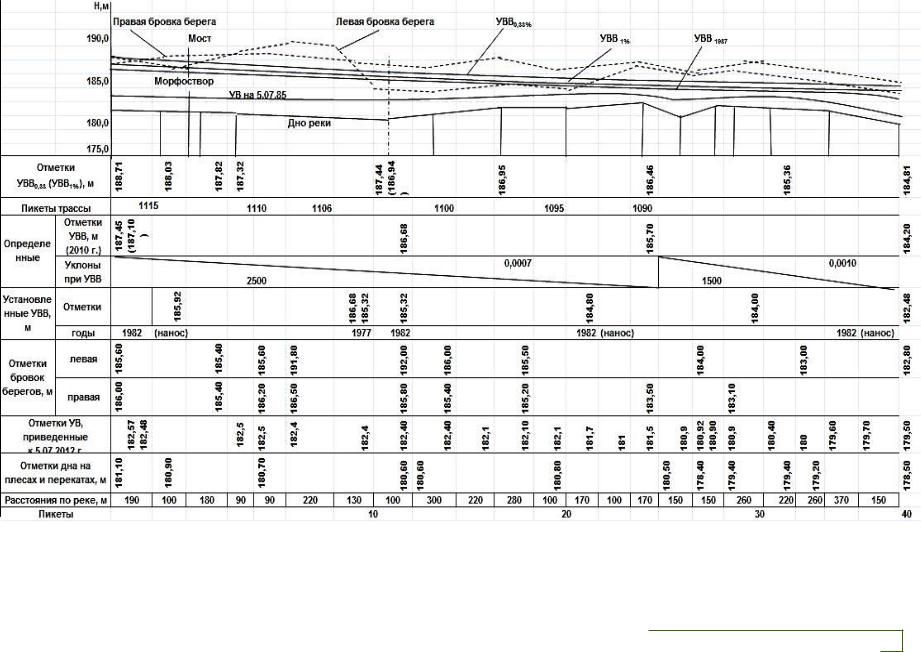

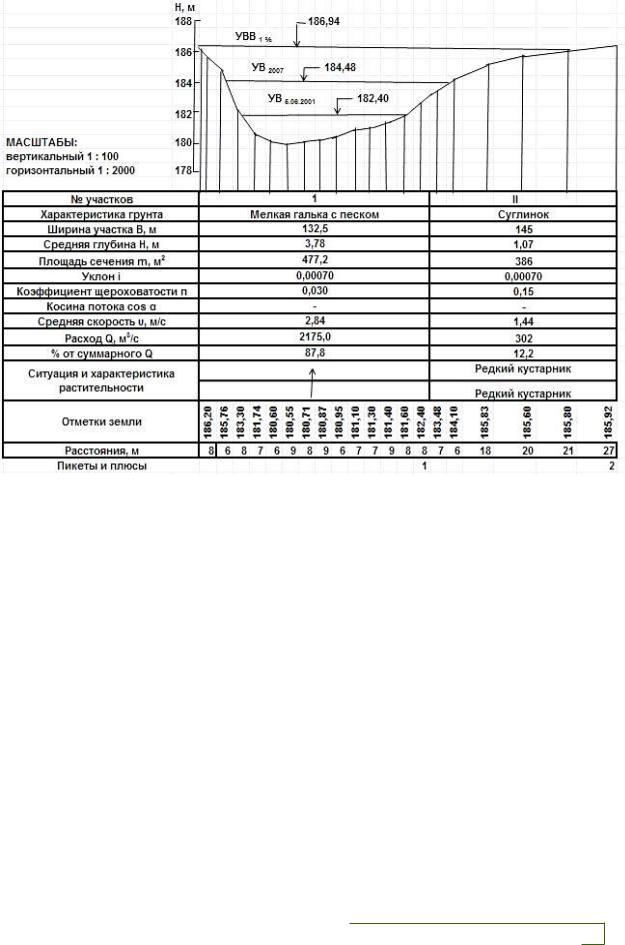

Рис. 5.2. Продольный профиль реки

153

Тип руслового процесса и его расчетные параметры устанавливают на основе морфометрического обследования русел и пойм рек, данных русловых съемок, материалов аэросъемок, топографических планов и карт, а также лоцманских карт за разные годы.

Морфометрические обследования существующих инженерных сооружений осуществляют с использованием как традиционных геодезических методов, так и современных методов наземной стереофотограмметрии, цифровой фотограмметрии, лазерного сканирования, а также наземно-космических съемок с использованием систем спутниковой навигации «GPS».

5.4. Гидрометрические работы

данные об изменениях уровнейДводы Ив течение года и за многолетний период;

данные о скоростях теченияАи расходах потока в целом для всего сечения долины реки и для характерных его частей;

данные о геометрическихбхарактеристиках потока (площадях живых сечений, ширине, глу ине и уклонах свободной поверхности), данные о характеристикахируслового процесса.

В связи с этим г дрометрические работы подразделяют на следующие: водомерныеСнаблюдения (измерение уровней воды и уклонов свободной поверхности речного потока); промеры глубин; измерение скоростей, направлений течения и расходов; измерение твердого стока.

Гидрометрические работы выполняют в два этапа. До начала паводка выполняют:

- выбор, разбивку, закрепление и съемку гидростворов, устройство в случае необходимости тросовых перетяжек;

- устройство и геодезическую привязку водомерных постов; - сооружение вышек для поплавковых наблюдений и наблюдений

за траекториями льдин, судов и плотовых составов; - производство подводной съемки меженного русла; - измерение толщины льда.

В период паводка выполняют:

водомерные наблюдения на водомерных постах (наблюдения за изменениями уровней воды);

154

измерения мгновенных уклонов свободной поверхности потока;

измерения скоростей течения и вычисление расходов воды;

измерения поверхностных скоростей и направлений течения поплавками, наблюдения за траекториями льдин, судов и плотовых составов;

промеры глубин (подводную съемку русла);

измерения твердого стока (расходов влекомых и взвешенных руслоформирующих наносов).

Изыскательские партии, выполняющие комплекс морфометрических и гидрометрических работ, должны быть снабжены плавучими

средствами: весельными и моторными лодками, а на больших реках катерами и понтонами. Должны иметь необходимый парк геодезиче-

ских и гидрометрических приборов. При этом по возможности в изыскательских партиях целесообразно иметь светодальномеры, электронные тахеометры, приемники спутниковой навигации «GPS», современные фототеодолитные комплекты, лазерные сканеры, эхолоты, электронные скоростемеры, приборы геофизической разведки и т.д.

Для изучения гидрологического, гидравлическогоИ и руслового режима рек проводят регулярные наблюдения за изменениями уров-

ней воды, определяют уклоны рек, измеряютДскорости и направления скоростей течения, определяют расходы воды и расходы твердого

стока (руслоформирующих наносовА), измеряют толщину льда и т.д. На участке изыскан й мостового перехода, как правило, устраи-

Указанные расстояния обеспечивают измерение уклона свободной поверхности с точностью до 10 % при измерении уровней воды с точностью до 1 см.

Если в створе проектируемого мостового перехода на излучине меандрирующей реки имеет место разность уровней воды на противоположных берегах более 2 см, то устанавливают по три водомерных поста на каждом берегу.

На реках со сложной свободной поверхностью воды (горные, блуждающие реки, реки с широкими поймами и при наличии попе-

155
