В результате в рабочем поле программы должно появиться изображение геометрической модели балки (рис. 4.10).

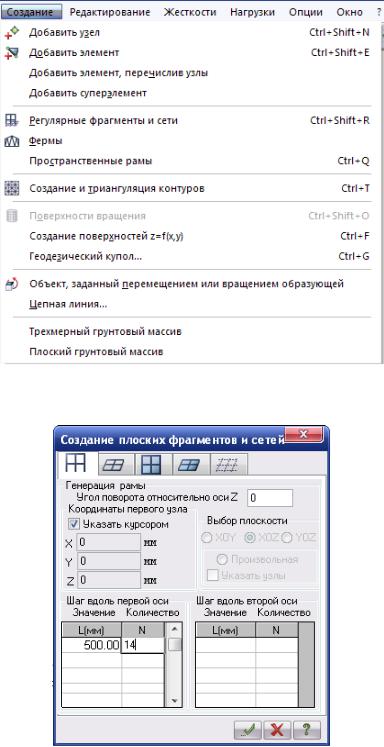

Рис. 4.8. Меню «Создание»

Рис. 4.9. Меню «Создание плоских фрагментов и сетей»

76

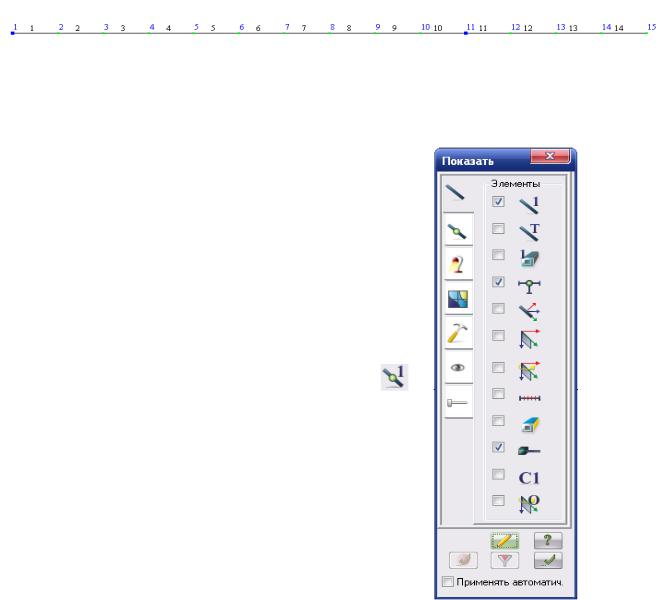

Рис. 4.10. Геометрическая модель балки

Для удобства работы с геометрической моделью необходимо пронумеровать узлы и элементы. Для этого необходимо нажать кнопку «Опции» на панели инструментов. В открывшемся меню выбираем пункт «Флаги

рисования» (см. рис. 4.6). В меню «Показать» (рис. 4.11) простановкой соответствую-

щих отметок включаем нумерацию узлов

и элементов .

Узлы обозначаются цифрами синего цвета, элементы – цифрами черного цвета.

После выполнения данного этапа можно перейти к следующему пункту создания расчетной схемы балки – моделированию опор.

Рис. 4.11. Меню «Показать»

Задание связей

В ПК «Лира САПР» опоры моделируются запрещением степеней свободы (наложением связей) на узлы конечно-элементной сетки

[12, 13].

Нажимаем кнопку «Схема» на панели инструментов. В появив-

шемся меню выбираем пункт «Связи» (рис. 4.12).

77

В меню «Связи в узлах» (рис. 4.13) указываются направления, по которым требуется запретить перемещения узлов. Линейные перемещения вдоль осей координат – X, Y, Z и повороты вокруг осей ко-

ординат UX, UY, UZ.

Удаление связей производится аналогично во второй вкладке.

Рис. 4.12. Меню «Схема»

Рис. 4.13. Диалоговое окно



«Связи в узлах»

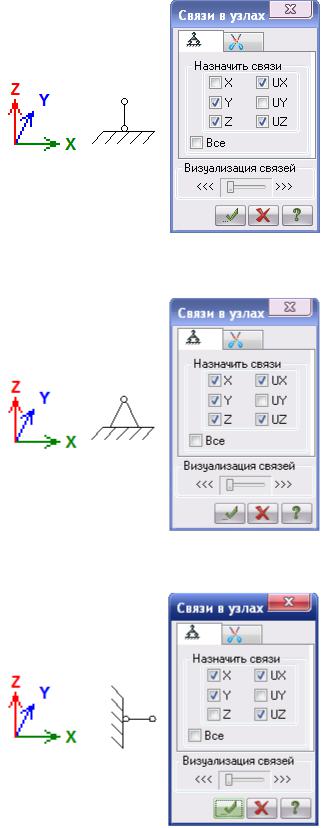

На рисунках (4.14 4.17) представлены различные виды опор и соответствующая им настройка меню «Связи в узлах».

Рис. 4.14. «Жесткая» заделка

78

Рис. 4.15. Шарнирно-подвижная опора

Рис. 4.16. Шарнирно-неподвижная опора

Рис. 4.17. Шарнирно-подвижная опора

79

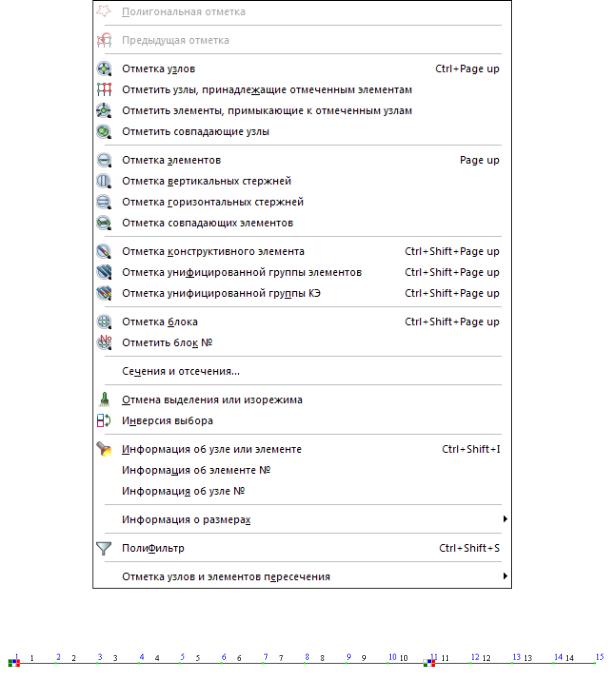

Рис. 4.18. Меню «Выбор»

Рис. 4.19. Расчетная схема балки

Применительно к нашей задаче: в узле № 1 шарнирнонеподвижная опора, в узле номер 11 – шарнирно-подвижная опора. Предварительно необходимо «выбрать» узел, для этого нажимаем кнопку «Выбор» на панели инструментов. В меню ищем пункт «От-

метка узлов» (рис. 4.18). Указываем курсором мыши на узел номер 1. Выбранный узел приобретает красный цвет. Далее в меню «Связи в узлах» для первого узла простановкой галочек моделируем

80
