Рис.П.1.2. Сортамент двутавров по ГОСТ 8239 89.
На рабочем листе MS Excel выбирается ячейка, в которой планируется создание раскрывающегося списка.
На вкладке «Данные» нужно выбрать команду «Проверка данных»
(рис.П.1.3).
Рис.П.1.3. Вкладка «Работа с данными»
После чего отобразится диалоговое окно «Проверка данных» (рис.П.1.4). Далее во вкладке «Параметры» в поле «Тип данных» нужно выбрать кнопку
«Список».
После этого в появившемся окне «Источник» указывается диапазон данных, которые необходимо вывести через раскрывающийся список. Перед ссылкой должен стоять знак равенства (=). Например, =$H$13:$H$29.
Если же предварительно присвоить имя диапазону ячеек (для этого требуется выделить диапазон ячеек и в поле «Имя», расположенного у левого края строки формул, ввести имя списка и нажать ввод), то в (рис.П.1.5) появившемся окне «Источник» требуется написать знак равенства (=) и затем нажать кнопку «F3». В этом случае перед вами откроется окно с перечнем всех созданных списков, из которого можно выбрать требуемый (рис.П.1.6).
96

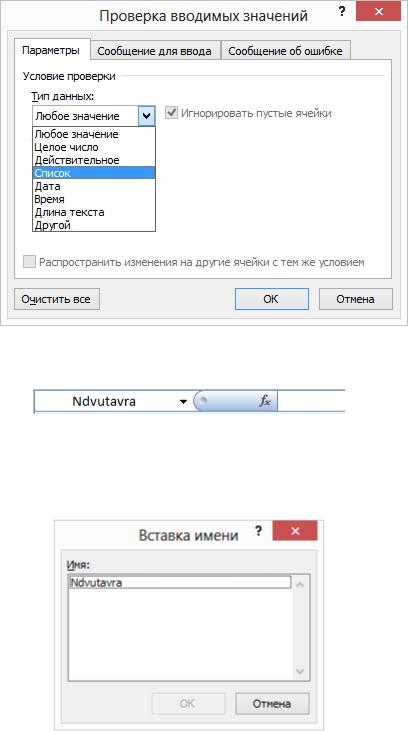

Рис.П.1.4. Проверка вводимых значений
Рис.П.1.5. Строка формул
Рис.П.1.6. Вставка имени списка
Автоматический ввод характеристик сечений из сортаментов
Вывод характеристик сечений из сортаментов выполняется при помощи команд «ПОИСКПОЗ» и «ИНДЕКС». Сами по себе эти команды не являются особенно полезными. Однако, если их использовать совместно, они позволяют в значительной степени автоматизировать расчетные алгоритмы.
97
Команда «ПОИСКПОЗ» сравнивает заданную позицию в ячейке с массивом данных, и если в массиве встречается эта позиция, то она присваивает ему номер, равный порядковому номеру заданной позиции в массиве (рис.П.1.7).

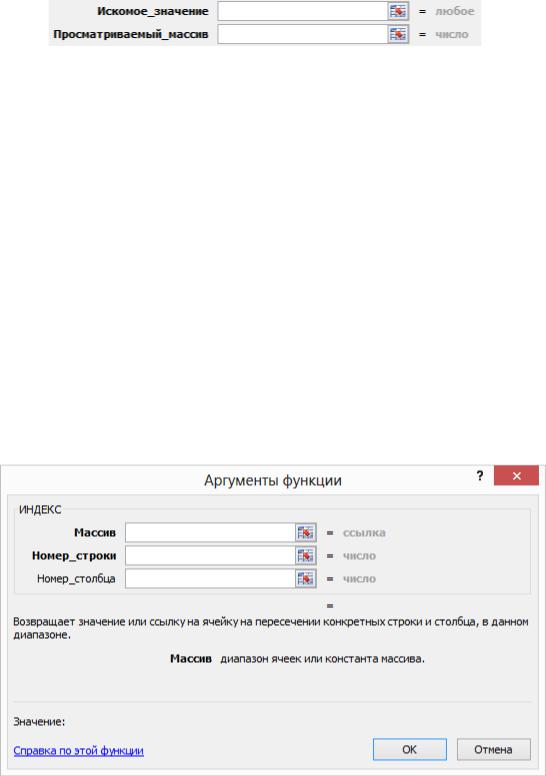

Рис.П.1.7. Команда «ПОИСКПОЗ»
Таким образом, если в искомой ячейке указать номер двутавра 16 и выполнить команду «ПОИСКПОЗ» (искомое значение; просматриваемый массив) на столбец с номерами двутавров C то в исходной ячейке будет стоять 4, т.к. 16 двутавр идет четвертым по списку.
Команда «ИНДЕКС» (просматриваемый массив; номер строки; номер столбца) позволяет вывести в ячейку данные из массива в соответствии с номером позиции. Команда «ИНДЕКС» может работать с одной или двумя переменными (рис.П.1.8).
Пример вывода данных.
Ввести в расчет следующие параметры двутаврового сечения в соответствии от выбранного номера.
-момент сопротивления сечения Wx для проверки прочности изгибаемого сечения;
-момент инерции сечения Ix для проверки прогибов изгибаемого элемента.
Выделим на листе Excel ячейку, в которой будет указываться номер двутавра A1, а также ячейку для поиска позиций A2 и ячейки, в которые будут выводиться данные A3, A4.
Рис.П.1.8. Команда «ИНДЕКС»
98
Объединим номера двутавров (Ndvutavra) в список и создадим раскрывающийся список ячейке A1.
Выполним команду «ПОИСКПОЗ» в ячейке A2; = «ПОИСПОЗ» (A2;Ndvutavra).
Выполним команду «ИНДЕКС» в ячейке A3;
=«ИНДЕКС» (столбец с характеристиками Wx ; A3). Выполним команду «ИНДЕКС» в ячейке A4;
=«ИНДЕКС» (столбец с характеристиками Ix ; A4).
Витоге получается следующая картина (рис.П.1.9). В соответствии с выбранным номером двутавра в расчет будут подставляться нужные нам данные.
Рис.П.1.9. Автоматический ввод данных
99
Приложение 2
Значения модулей продольных упругостей Е, модулей сдвигов G и коэффициентов Пуассона µ (при температуре 20oC)
|
Материал |
|
|
Модули, кгс/м2 |
|
|
Коэффициент |
|
|||
|
|
|
|
|
|
||||||
|
|
|
|
|
|
|
|
|
|
||
|
|
|
|
|
|
|
|
||||
|
|
|
Е |
|
|
G |
|
|
Пуассона |
|
|
|
|
|
|
|
|
|
|
|
|||
|
|
|
|
|
|
|
|
|
|
||
|
|
|
|
|
|
|
|
|
|
|
|
|
Сталь |
(1,86÷2,1)*1010 |
|
(7,8÷8,3)*109 |
|
|
0,25‒0,33 |
||||
|
|
|
|
|
|
|
|
||||
|
Чугун серый |
(0,78÷1,47)*1010 |
|
4,4*109 |
|
|
0,23‒0,27 |
||||
|
|
|
|
|
|
|
|
||||
|
Чугун серый модифициро- |
(1,2÷1,6)*1010 |
|
(5÷6,9)*109 |
|
- |
|
||||
|
ванный |
|
|
|
|
|
|
|
|
|
|
|
Медь техническая |
(1,08÷1,3)*1010 |
|
4,8*109 |
|
- |
|
||||
|
|
|
|
|
|
|
|
||||
|
Бронза оловянная |
(0,74÷1,22)*1010 |
|
- |
|
|
0,32‒0,35 |
||||
|
|
|
|
|
|
|
|
||||
|
Бронза безоловянная |
(1,02÷1,2)*1010 |
|
- |
|
- |
|
||||
|
|
|
|
|
|
|
|
||||
|
Латунь алюминиевая |
(0,98÷1,08)*1010 |
|
(3,6÷3,9)*109 |
|
|
0,32‒0,34 |
||||
|
|
|
|
|
|
|
|
||||
|
Алюминивые сплавы |
(0,69÷0,705)*1010 |
|
2,6*109 |
|
0,33 |
|
||||
|
|
|
|
|
|
|
|
||||
|
Магнивые сплавы |
(0,4÷0,44)*1010 |
|
- |
|
0,34 |
|
||||
|
|
|
|
|
|
|
|
||||
|
Никель технический |
2,5*1010 |
|
7,35*109 |
|
0,33 |
|
||||
|
|
|
|
|
|
|
|
||||
|
Свинец технический |
(0,15÷0,2)*1010 |
|
0,7*109 |
|
0,42 |
|
||||
|
|
|
|
|
|
|
|
||||
|
Цинк технический |
0,78*1010 |
|
3,2*109 |
|
0,27 |
|
||||
|
|
|
|
|
|
|
|
||||
|
Кладка из кирпича |
(0,24÷0,3)*109 |
|
- |
|
- |
|
||||
|
|
|
|
|
|
|
|
||||
|
Бетон |
(1,48÷2,25)*109 |
|
- |
|
|
0,16‒0,18 |
||||
|
|
|
|
|
|
|
|
||||
|
Древесина всех пород: |
(8,8÷15,7)*109 |
|
(4,4÷6,4)*107 |
|
- |
|
||||
|
вдоль волокон |
|
|
|
|
|
|
|
|
|
|
