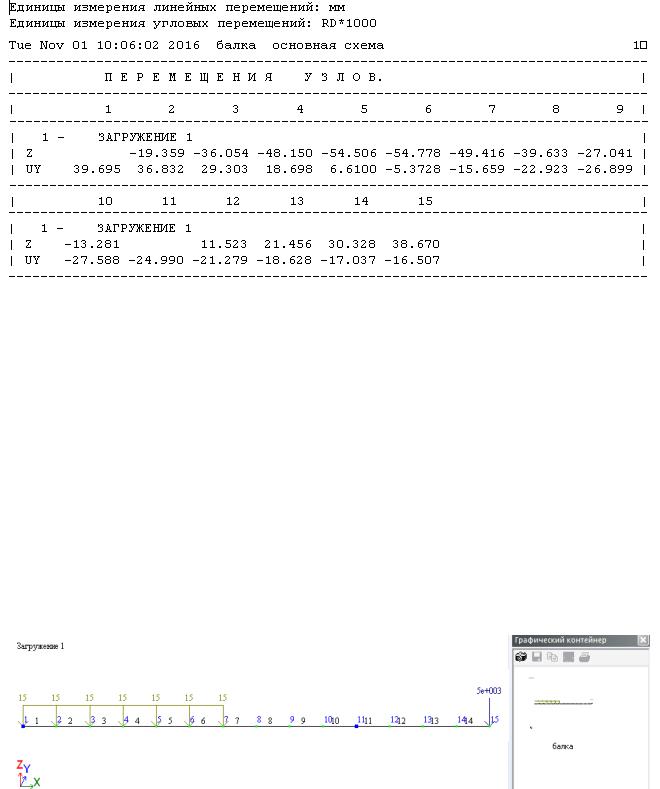

Рис. 4.36. Таблица «Перемещения узлов»
При формировании отчета о произведенных расчетах, сохранении и передаче информации для дальнейшей работы в другие программы необходимо выполнить следующие действия:
Для сохранения сформированных таблиц нажимаем кнопку «Файл»/«Сохранить как».
Для сохранения графических материалов (расчетная схема, мо-
заики перемещений, изополя и т.д.) нужно зайти в меню «Окно» (см. рис. 4.31) и нажать кнопку «Графический контейнер». В правой части рабочего пространства появится область «Графический контейнер» (рис. 4.37). В этой области нажимаем кнопку «Добавить изобра-
жение»
. Создается копия экрана, которую можно сохранить и передать в другие программы.
Рис. 4.37. «Графический контейнер»
91
Контрольные вопросы и задания к главе 4
1.Какие методы расчета относятся к численным?
2.В чем заключается суть метода конечных элементов?
3.Перечислите основные типы конечных элементов.
4.Структура матрицы жесткости конечного элемента.
5.Чему равна размерность вектора узловых перемещений конечного элемента?
6.Значения каких величин находятся в результате статического расчета балки?
7.Перечислите основные этапы алгоритма расчета конструкций в программе «Лира – САПР».
8.Перечислите основные способы и инструменты для создания геометрической модели конструкции в программе «Лира – САПР».
9.Перечислите основные этапы моделирования опор в программе «Лира – САПР».
10.Перечислите основные инструменты для задания нагрузок в программе «Лира – САПР».
11.В какой форме программа «Лира – САПР» выдает результаты расчетов?
92
Библиографический список
1.Межецкий, Г. Д. Сопротивление материалов : учебник / Г. Д. Межецкий, Г. Г. Загребин, Н. Н. Решетник. 3-е изд., перераб. и доп.
М. : Дашков и К, 2015. 430 с.
2.Варданян, Г. С. Сопротивление материалов с основами строительной механики : учебник / Г. С. Варданян, Н. М. Атаров, А. А.
Горшков ; под ред. Г. С. Варданяна, Н. М. Атарова. 2-е изд., испр.
М. : Инфра-М, 2015. 416 с.
3.Тимофеев, С. И. Сопротивление материалов : краткий курс / С. И. Тимофеев. ‒ 2-е изд., перераб. и доп. Ростов н/Д : Феникс,
2014. 334 с.
4.Ильин, В. А. Высшая математика : учебник / В. А. Ильин, А. В. Куркина ; Московский государственный университет им. М. В. Ломо-
носова. 3-е изд., перераб. и доп. М. : Проспект, 2015. 608 с.
5.Варвак, П.М. Метод сеток в задачах расчета строительных конструкций / П.М. Варвак, Л.П. Варвак. М. : Стройиздат, 1977.–160 с.
6.Чуватов, В.В. Расчет пластинок на прочность и устойчивость методом сеток / В.В.Чуватов. – Свердловск : УПИ, 1972. – 106 с.
7.История появления метода конечных элементов [Электронный ресурс]. ‒ Режим доступа : www.it-nv.ru, свободный. – Загл. с экрана (дата обращения к ресурсу: 01.12.2016)
8.Галлагер, Р. Метод конечных элементов. Основы / перевод с анг.
В.М. Картвелишвили под. ред. Н.В. Баничука – М.: Мир, 1984.
428с.
9.Каримов, И. Строительная механика. Электронный учебный
курс / И. Каримов [Электронный ресурс]. Режим доступа: www.stroitmeh.ru, свободный. – Загл. с экрана (дата обращения к ре-
сурсу: 01.12.2016)
10.Численные методы расчета строительных конструкций : учеб. пособие / А.В. Лебедев; СПбГАСУ. СПб., 2012. 55 с.
11.Бородич, М.К. Строительные конструкции / М.К. Бородич, А.Н. Добродеев, Г.Н. Зубарев, А.П. Мандриков, Л.М. Пешковский / под общей ред. И. А. Симвулиди. – М. : Издательство литературы по
строительству, 1971. 440 с.
12. Расчет строительных конструкций в ПК «Лира». Рама : Методические указания к выполнению расчетов строительных конструк-
93
ций для студентов строительных специальностей / сост.: В.А. Рудак, Н.В. Беляев.– Омск : Изд-во СибАДИ, 2010. – 41 с.
13. Программный комплекс «Лира-САПР» 2013 : учебное пособие. / Д.А. Городецкий, М.С. Барабаш, Р.Ю. Водопьянов, В.П. Титок, А.Е. Артамонова; под ред. академика РААСН, А.С. Городецкого. Киев Москва : Электронное издание, 2013. 376 с.
94
Приложение 1
Автоматический ввод данных из сортаментов
При расчетах строительных конструкций очень часто приходится пользоваться табличными данными: сортаментами металлопроката, таблицами прочностей и т.д. Как правило, из требуемой нам таблицы для расчета необходимо выбрать всего несколько значений. Эти значения приходится выискивать и вводить вручную, что значительно замедляет ход расчетов.
В программном комплексе MS Excel существует способ вводить в расчет табличные данные автоматически.
Создание раскрывающегося списка из диапазона ячеек
Для упрощения ввода данных можно создать раскрывающийся список допустимых записей, который составляется из любых ячеек в книге. При создании раскрывающегося списка для ячейки в ней отображается стрелка (рис. П.1.1).

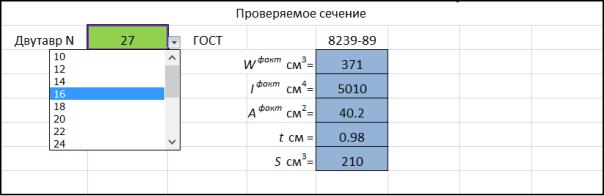

Рис.П.1.1. Раскрывающийся список
Для создания раскрывающегося списка из диапазона ячеек используется команда «Проверка данных» в группе «Работа с данными» на вкладке «Данные».
Рассмотрим пример создания списка на базе сортамента двутавров ГОСТ 8239‒89 (рис. П.1.2).
Для создания раскрывающегося списка требуется диапазон данных, записанных в столбец без пустых строк.
95
