Материал: 1753

(см. рис 4.5,а), поэтомуV5 6 = 0.

Линия влияния усилия V5-6 для езды поверху приведена на рис. 4.6,в.

Для построения линии влияния усилия V3-4 при езде понизунеобходимо мысленно рассечь ферму наклонным сечением в панелях 1 – 3

Таким образом, получена правая прямая, которая справедлива до тех пор, пока единичная сила находится правее узла 3 (езда понизу). Точка Риттера (моментная точка) лежит в бесконечности, потому что векторы двух других неизвестных усилий, попавших в сечение (U1-3 и O4-6), параллельны и пересекаются в бесконечности. В связи с этим левая прямая должна пройти через ноль на левой опоре и быть парал-

лельна правой прямой. Левая прямая справедлива до тех пор, пока

_

подвижная сила F=1 располагается левее узла 1. Переходная прямая соединяет ординаты линии влияния под узлами 1 и 3 рассечённой панели 1 3 ездового полотна.

Линия влияния усилия V3-4 для езды понизу приведена на рис. 4.6, г.

Переходная прямая при езде поверху соединяет ординаты линии влияния под узлами 4 и 6 рассечённой панели 4 6 ездового полотна.

Линия влияния усилия V3-4 для езды понизу приведена на рис. 4.6, д.

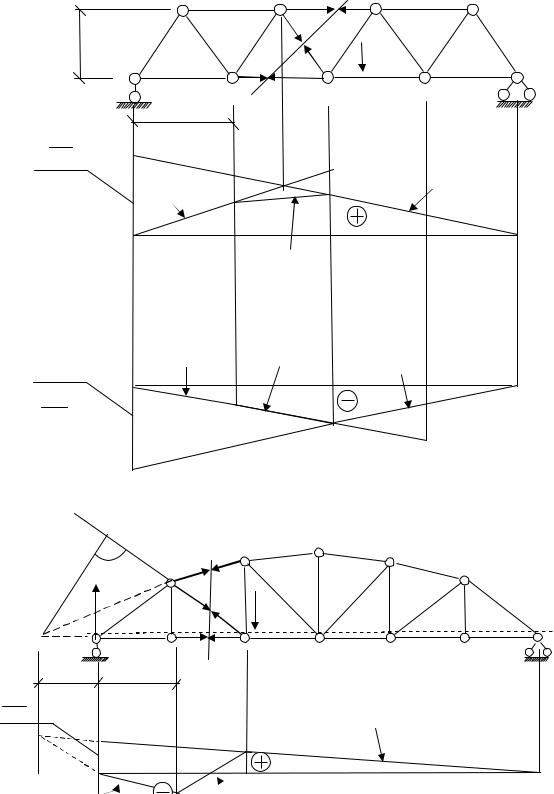

Построение линий влияния усилий в элементах поясов фермы рассмотрим на примере фермы, представленной на рис. 4.7.

Для определения усилия U3-5 нижнего пояса необходимо рассечь

ферму в панелях 3 – 5 и 4 6 и рассмотреть равновесие левой отсе-

_

ченной части (рис. 4.7, а) (при этом подвижную силу F=1 , как и в предыдущем случае, оставляем в правой отброшенной части фермы). Составим уравнение моментов относительно моментной точки 4:

55

Полученная правая прямая справедлива до тех пор, пока подвижная сила F=1 находится правее узла 5.

2 4 6 8 10

г

V3-4

1

Сечение

U1-3

RА

1 Правая прямая

д

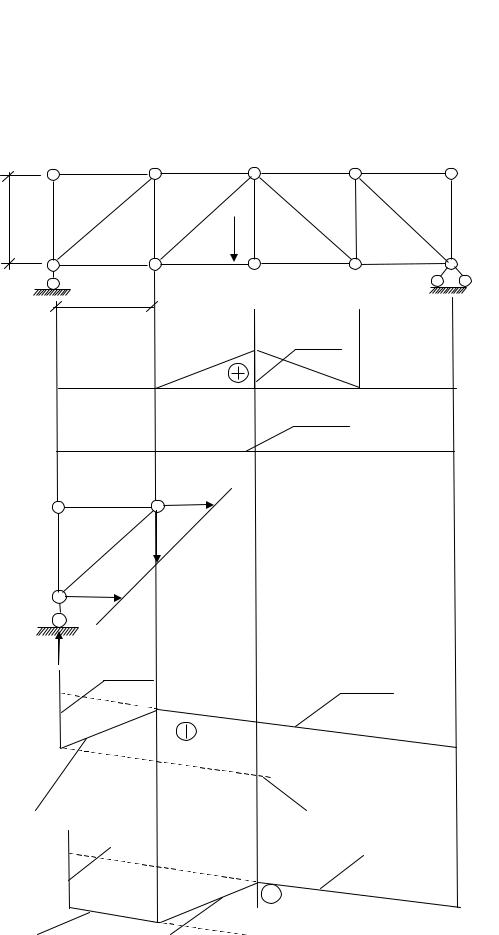

Рис. 4.6

Для построения левой прямой при положении подвижной силы F 1 правее сечения снова составим уравнение моментов относительно моментной точки 4, рассматривая равновесие правой отсечённой части (рис 4.7, в):

Аналогично строится линия влияния усилия O4-6 верхнего пояса. Моментной точкой для данного стержня является узел 5.

Усилие в раскосе D2-5 для фермы, представленной на рис. 4.8, можно определить, также мысленно рассекая сечением ферму через панели 2 4 и 3 5. Моментной точкой для данного стержня является точка к. Из уравнения моментов относительно этой точки определим положение правой прямой линии влияния D2-5.

Мк D2-5 r2-5 RA c 0 D2-5 RА с / r2-5 – правая прямая.

Положение левой прямой линии влияния D2-5 можно найти из того, что левая и правая прямые должны обязательно пересекаться под моментной точкой. В данном случае – это точка к , что показано на рис. 4.8. Спроецируем эту точку на правую прямую – точку о. Соединим её с точкой, находящейся на базовой линии под левой опорой (точка 1 ) рассматриваемой фермы. Таким образом получено положение левой прямой линии влияния D2-5 . Переходная прямая соединяет ординаты левой прямой линии влияния D2-5 под узлами 3 и 5 рассекаемой панели 3 – 5 ездового полотна.

57

4.3. Загружение линий влияния усилий в стержнях ферм

Загружение линий влияния усилий в стержнях ферм в принципе ничем не отличается от загружений линий влияния других усилий и

n

осуществляется в соответствии с выражением Si Fi yi . Однако

i 1

для некоторых стержней линии влияния усилий будут иметь различный вид в зависимости от расположения ездового полотна для езды поверху и езды понизу (см. рис. 4.6). В связи с этим величина усилия в стержне будут зависеть от того, к узлам какого пояса, верхнего или нижнего, приложена нагрузка и где расположено ездовое полотно.

Например, чтобы вычислить усилие в стержне V3-4 для силы Fв, действующей на узел 4, необходимо её величину умножить на ординату yв линии влияния, соответствующей для езды поверху (см. рис. 4.6, е). Для определения усилия от Fн, приложенной в узле 3 нижнего пояса, величина V3-4 определяется путём умножения Fн на yн линии влияния, соответствующей для езды понизу (см. рис. 4.6, д).

59
