На основании вышеизложенного рассмотрим вначале моделиро вание на плоскости кривой линии пространства Е3.
5.1. Плоские кривые линии
Из аналитической геометрии известно, что если ввести на плос кости декартову систему координат X, Y, то одно уравнение между текущими координатами точки F(x, у) = 0 в общем случае определя ет на плоскости геометрическое множество точек — кривую линию. В начертательной геометрии, с точки зрения геометрического представ ления, кривая линия считается плоской, если все ее точки принадле жат плоскости.
5.1.1.Типы точек плоской кривой

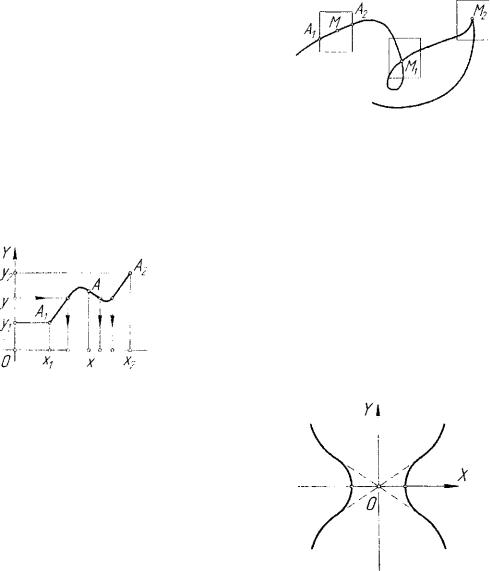

Для выявления различных типов |
|
|||||
точек плоской кривой линии рас |
|
|||||
сматриваются малые ее куски. Про |
|
|||||
стым отрезком кривой линии назы |
|
|||||
вается множество точек, координаты |
|
|||||
которых в какой-нибудь декартовой |
X |
|||||
системе |
координат |
удовлетворяют |
||||
уравнению |
у- |
f(x), |
где |
л:, <х<х2. |
|
|
При этом |
хх и |
х2 - |
фиксированные |
Рис. 5.1. Простой отрезок кривой |
||
|
|
|
|
|
|
|
граничные |
значения |
переменной X; |
|
|||
функция |
|
f(x) |
является |
однознач |
|
|
ной, непрерывной и дифференцируемой [26]. Геометрический смысл определения простого отрезка кривой ясен из рисунка 5.1. Функция f(x) определяет взаимно однозначное отображение отрезка [х,,х2] прямой линии на отрезок [ Л , , ^ ] кривой линии. Непрерывность и дифференцируемость функции f(x) обеспечивают плавный ход кри вой линии на отрезке [А{,А2], исключающий появление точек само пересечения (точка М,) и других особых точек (рис. 5.2). Очевидно,
если поменять "ролями" оси X и |
Y , то есть рассматривать функцию |
|||
х~-<р(у), выполняющую отображение отрезка |
[ у р У ^ ] |
прямой У на |
||
криволинейный отрезок [А,,А2], то функция |
х = ср(у) |
не |
будет одно |
|
значной и отображение [.УрУ^] |
на [АиА2] |
не будет |
биективным. |
|
|
Уравнение |
F(x,y) |
= 0, где |
функ |
||
|
ция |
F(x,y) |
определена |
на |
всей |
|
|
плоскости или в некоторой ее об |
|||||
|
ласти, определяет кривую линию. |
|||||
|
Точка |
кривой называется |
обыкно |
|||
|
венной, если вблизи нее кривая ли |
|||||
|
ния имеет вид простого отрезка, то |
|||||
|
есть если точку М кривой |
можно |
||||
Рис. 5.2. Типы точек кривой |
заключить в малый прямоугольник, |
|||||
|
внутри которого |
попавшая |
часть |
|||
кривой линии имеет вид простого отрезка. В этом прямоугольнике
уравнение кривой F(x,y) = 0 |
может |
быть заменено эквивалентным |
ему уравнением y-f(х). Точки, |
для |
которых этого добиться нельзя, |
называются особыми. Точки Мх и М2 на рисунке 5.2 являются осо быми.
Особые точки кривой линии могут двойными, тройными и т.д. гонками [26]. Укажем типы и примеры двойных особых точек пло ской кривой.
1. Изолированная точка, определяемая как точка самопересече
ния мнимого продолжения |
кривой линии. На рисунке 5.3, а) приведен |
||
пример такой точки О для |
кривой линии у2 =-4х +х , а на рисун |
||
ке 5.3, |
6) |
кривая линия х2 +у2 =0 состоит из одной изолированной |
|
точки |
О. |
В последнем случае кривая линия может иметь следующую |
|
X
'0
\
\
а) |
б) |
Рис. 5.3. Изолированная точка кривой
120 |
121 |
геометрическую интерпретацию - она представляет собой сечение (нулевая окружность) кругового конуса плоскостью, проходящей че рез его вершину. Это сечение представляет собой пару мнимых (изо
тропных) прямых |
у = гх |
и |
у--ix, где |
|
у |
|
|||||
г2 |
= - 1 , пересекающихся |
в |
действи |
|
|
|
|||||
тельной точке. |
|
|
|
|
|
|
|
|
|||
|
2. |
Узловая |
точка, |
определяемая |
|
|
х |
||||
как точка самопересечения кривой. На |
О |
Ю |
- |
||||||||
рисунке 5.4 этому случаю соответству |
|||||||||||
|
|
|
|||||||||
ет |
лемниската |
Бернулли, |
|
имеющая |
|
|
|
||||
|
|
2 |
2 |
^ |
2 |
2 |
2 |
Рис. 5.4. Узловая точка кривой |
|||
|
|
|
|
|
|||||||
уравнение (х |
+ у |
)" -2а |
(х |
-у )-0. |
|
|
|
||||
|
3. |

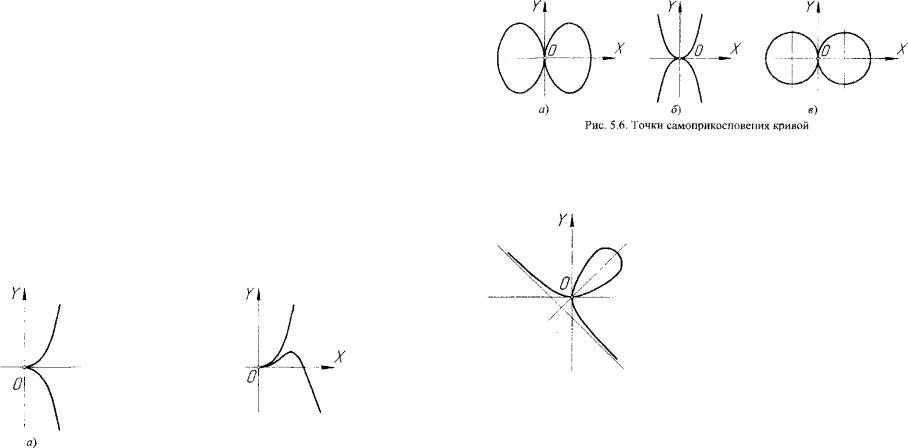

Точки возврата или точки заострения. К таким относятся точ |
|||||||||
ки возврата первого рода (рис. 5.5, а)) и точки возврата второго рода
(рис. 5.5, 6)). На первом рисунке изображена полу кубическая парабо ла у2 -х3 = 0 , на втором - кривая (у-х2)2 - х 5 = 0 .
X
|
|
б) |
|
Рис. 5.5. Точки возврата кривой |
|
4. |
Точка самоприкосновения. Такая |
точка содержится у кривой |
х4 +>>4 |
- х 2 =0 (рис. 5.6, а)), у кривой |
у2 - х 4 = 0 , представляющей |
собой две касающиеся параболы (рис. 5.6, б)), у кривой, состоящей из двух касающихся окружностей, и представляющей собой осевое се чение поверхности тора, образующая окружность которого касается оси Y вращения тора (рис. 5.6, в)).
В зависимости от вида уравнения, записанного в декартовой сис теме координат, кривая линия может быть алгебраической или транс цендентной [16]. Нераспадающаяся алгебраическая кривая порядка п
не |
может |
|
иметь |
больше |
( л - 1 ) - ( л - 2 ) |
двойных |
точек [16]. |
||
|
|
|||
Отсюда |
следует |
вывод, |
что кривые |
|
Xвторого порядка не могут иметь осо бых точек. Кривая третьего порядка
|
может иметь только одну двойную |
||
|
особую точку, например, лист Декар |
||
|
та, |
описываемый |
уравнением |
Рис. 5.7. Лист Декарта |
х3 +у |
-Ъаху и содержащий особую |
|
точку - точку самопересечения (рис. 5.7).
5.1.2.Элементы дифференциальной геометрии плоской кривой

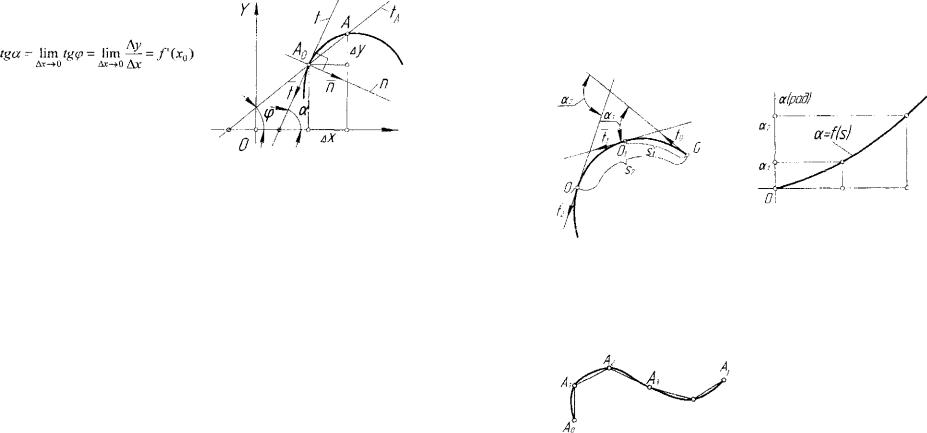

Известно, что вблизи обыкновенной точки /10(х0,у0) кривая ли ния имеет вид простого отрезка и может быть выражена уравнением v = / ( х ) . Точка А на простом отрезке кривой определяет ее секущую
tA с угловым коэффициентом, равным tgcp — ~ , где Дх и Ау |
- при- |
|
|
Ах |
|
ращения координат, определяемые точкой А |
(рис. 5.8). При стремле |
|
нии точки А с любой стороны к точке А0 по кривой секущая |
tA за |
|
нимает предельное положение I, которое |
называется касательной. |
|
123
122
Угловой коэффициент касатель ной t в точке А0 равен:
где f'(x0) - значение производ ной функции f(x) в точке А0.
Значение углового коэффициента
tga = / ' ( А ' О ) |
в точке А0 позволя- |
|
ет записать |
уравнение |
касатель |
ной / и нормали и J. t |
к кривой в |
|
X
Рис. 5.8. Касательная и нормаль кривой
ее точке А„: y^y0+f'(x0)-(x-x0) |
и у = у0 - |
-(х-х0). |
При |
|
|
/ Ч * о ) |
|
этом текущие координаты X и |
у в первом и во втором уравнении оп |
||
ределяют положение точки соответственно на касательной и на нор мали. Таким образом, в каждой обыкновенной точке плоской кривой линии существуют единственные касательная и нормаль. Единичные векторы f и п этих прямых образуют некоторую подвижную ло кальную систему декартовых координат с началом в точке А0. Эта система координат в дифференциальной геометрии называется репе ром Френе и имеет важное значение для изучения геометрии плоской кривой в окрестности ее точки [26J. При смене направления переме щения точки вдоль кривой вектор касательной t меняется на проти воположный, а вектор нормали п не меняет своего направления. Отметим, что в рассмотренных выше двойных особых точках кривой также существуют касательные и нормали.
Если на кривой линии выбрать направление перемещения точки и начало отсчета О и относительно него определять положение лю бой точки Oj кривой линии длиной дуги Sj (расстоянием, измерен ным по кривой), а угловое положение касательной tf, определять уг
лом |
ai |
= tj At0 (рис. 5.9, а)), то можно представить в декартовой сис |
||
теме |
естественных координат а и |
s (рис. 5.9, б)) |
график функции |
|
a- f(s), |
описывающей изменения |
этих координат |
по длине дуги |
|
|
|
124 |
|
|
кривой [2]. Очевидно, для окружности радиуса R таким графиком
1 оудет прямая линия a = — s.
R
|
|
|
|
|
|
S(MM) |
|
|
|
О, |
0г |
|
|
|
а) |
|
б) |
|
|
|
|
Рис. 5.9. Естественные координаты точки кривой |
|
|
|||
|
Если выбрать на кривой линии множество точек |
Ал, А2, |
Л,, |
|||
Ап, |
то получим разбиение кривой на множество п кусков кривой, ко |
|||||
торое приводит к образованию |
ломаной линии из п звеньев - хорд |
|||||
|
|
кривой (рис. 5.10). Продолжая про |
||||
|
|
цесс |
бесконечного |
измельчения |
||
|
|
разбиения кривой, мы будем полу |
||||
|
|
чать |
приближение |
суммы |
длин |
|
|
|
звеньев ломаной, то есть периметр, |
||||
|
Рис. 5.10. Длина дуги кривой |
к длине кривой от точки |
А.0 |
до точ |
||
ки |
Ап. Таким образом, длина дуги кривой есть предел, |
к которому |
||||
стремится периметр ломаной, вписанной в кривую линию, при таком неограниченном возрастании числа звеньев ломанной, когда длина наибольшего из звеньев стремиться к нулю.
Как следует из рисунка 5.9, а) при движении точки по кривой происходит непрерывное изменение величин s (удаление движущей ся точки по кривой от ее начального положения) и а (угол поворота касательной относительно ее начального положения). Степень ис кривленности кривой линии характеризуется ее кривизной к , опре-
125
дсляемой как |
lim |
^ — . Величина |
|
|||||||
|
|
|
|
л?->о |
As |
|
|
|
||
R= — |
называется |
радиусом |
кри- |
|
||||||
|
к |
|
|
|
|
|
|
|
|
|
визны кривой в данной ее точке. |
|
|||||||||
Понятие |
кривизны |
имеет |
сле |
|
||||||
дующую |
геометрическую интер |
|
||||||||

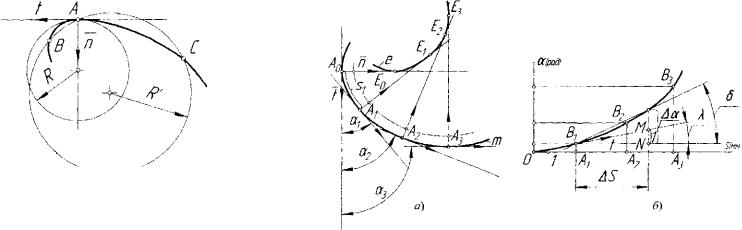

претацию (рис. 5.11). Через три |
|
|||||||||
точки А, В и С кривой линии |
|
|||||||||
проведем |
секущую |
окружность |
|
|||||||
некоторого |
радиуса |
|
R'. |
При |
Рис. 5.11. Окружность кривизны |
|||||
стремлении точек |
В |
и |
С по кри |
|||||||
кривой |
||||||||||
|
|
|
|
|
|
|
|
|
||
вой к совпадению со средней |
|
|||||||||
точкой |
А окружность |
R' стремится к своему предельному положению |
||||||||
- |
окружности |
радиуса |
R, при этом R-+R. Предельная окружность |
|||||||
R |
имеет с кривой в точке А |
общую касательную с единичным векто |
||||||||
ром / |
и общую нормаль с единичным вектором п. Радиус R пре |
|||||||||
дельной касательной окружности называется радиусом кривизны кривой в ее точке касания с этой окружностью, а сама окружность на зывается окружностью кривизны. Взаимное расположение окружно сти кривизны и кривой в точке их касания таково, что окружность кривизны в этой точке одновременно пересекает кривую и касается ее, то есть имеет место касательное пересечение [26].
Если построить график функции а = f (s) изменения параметров а и s кривой т, то можно определить кривизну кривой в любой ее обыкновенной точке (рис. 5.12, а, б). Определим, например, кривизну
кривой в ее точке Ах. На графике функции а |
- |
f(s) |
ей соответствует |
|||||||||||
точка /3,. Проведем в этой точке касательную |
/ |
к графику. Прира |
||||||||||||
щению As |
параметра S |
по графику |
соответствует |
приращение |
Лог |
|||||||||
|
^ |
|
, |
|
MN |
|
|
„ |
,. |
|
Аа , |
1 |
||
параметра |
а. Очевидно, |
что |
tgA |
|
-----= |
lira |
tgd = |
lim |
|
|
= к = —. |
|||
|
|
|
|
|
BXN |
л*->о |
6 |
|
л*->о |
As |
R |
|||
Следовательно, B{N = R-MN. |
Если |
принять |
|
MN = l |
(единичный |
|||||||||
масштабный отрезок), то R = BjN . |
|
|
|
|
|
|
|
|
|
|
||||
|
|
|
126 |
|
|
|
|
|
|
|
|
|
||
Рис. 5.12. Изменение кривизны кривой линии и эволюта кривой
5.7.3.Эволюта и эвольвента. Касание кривых
Геометрическое место центров кривизны плоской кривой линии представляет собой кривую линию е, которую называют эволютой данной кривой т (рис. 5.12, а)). Эволюту определяют также как оги бающую нормалей данной кривой. Первоначальная кривая относи тельно своей эволюты называется эвольвентой. Из геометрической схемы образования эволюты следует известное в дифференциальной геометрии [26, 34] равенство, определяющее взаимосвязь эвольвенты и эволюты: 77,Е2 - R2-Ri, где ЕХЕ2- длина дуги кривой между точ ками Ех и Е2 эволюты; 7?,, R2 - радиусы кривизны эвольвенты т в се точках Л{ и А2 соответственно. Приведенное равенство может быть представлено следующим образом: EtE2 = (R2 + с ) - ( Л , + с), где с - действительное число. Из последнего равенства следует, что, вопервых, через каждую точку касательной к эволюте проходит единст венная эвольвента, во-вторых, для одной и той же эволюты существу ет однопараметрическое множество эвольвент. Поскольку касатель ные к эвольвентам этого множества в их соответствующих точках
127
(точках, принадлежащих одной общей нормали эвольвент множества) параллельны, то эвольвенты множества представляют собой парал лельные кривые.

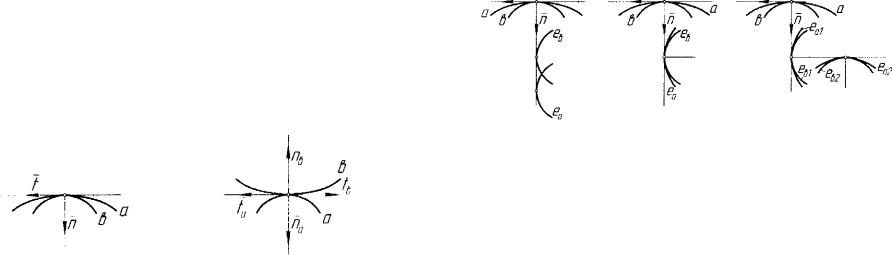

Взаимосвязь геометрий эвольвенты и эволюты позволяет подойти к важному, с точки зрения теории и практики, понятию касания (со прикосновения) кривых линий. Касание двух кривых линий характе ризуется наличием у них в общей точке общей касательной и общей нормали (рис. 5.13).
а) |
б) |
Рис. 5.13. Касание кривых: а) - внутреннее, б) внешнее |
|
Вели у касающихся кривых а |
и в в их общей обыкновенной |
точке имеется только общая касательная, то кривые имеют касание первого порядка (рис. 5.14, а)), для которого характерно несовпадение точек касания эволют еа и ев с общей нормалью п линий а и в со ответственно.
Если у касающихся кривых а и в в их общей точке совпадают касательные и их эволюты еа и ев имеют касание первого порядка, то первоначальные кривые а ж в имеют касание второго порядка, то есть у них имеются общая касательная в общей точке и один радиус кривизны (рис. 5.14, б)).
Если у касающихся кривых а и в в их общей точке совпадают касательные, их эволюты еа1 и ев1 первого порядка имеют касание второго порядка, то есть эволюты еа2 и ев2 второго порядка имеют касание первого порядка, то первоначальные линии а й в имеют ка сание третьего порядка и т.д. (рис. 5.14, в)).
/ |
/ |
/ |
а) |
б) |
в) |
|
Рис. 5.14. Порядки касания кривых |
|
Таким образом, если у двух касающихся кривых линий порядок их касания равен п, то в их общей точке касания первый порядок ка
сания имеют эволюты (и - 1) |
порядка, второй порядок касания имеют |
эволюты ( и - 2 ) порядка, |
( я - 1 ) порядок касания имеют эволюты |
первого порядка.
В технике нашли различные применения эвольвенты окружности. Так, например, профили зубьев колеса и шестерни в зубчатой переда че в сечении плоскостью, перпендикулярной их осям, очерчены по дуге эвольвенты окружности, вследствие чего такая зубчатая переда ча называется эвольвентой . Впервые она была предложена Л. Эйле ром в 1767 году.
5.1.4.Способы образования ппоских кривых линий
При решении множества различных теоретических и практиче ских задач возникает необходимость в получении информации о форме и геометрии плоской кривой линии, определяемой условиями задачи. Одна и та же кривая линия может быть определена различны ми условиями, каждое из которых выводит на определенный способ образования (конструирования) этой кривой. Из множества способов, различающихся теоретическим обоснованием и конструктивной реа лизацией, можно выделить основные, наиболее часто применяемые. К ним относится нижеследующие способы образования кривых линий.
128 |
129 |
|
