В этом случае одна из проекций прямой пересечения уже есть. На рисунке 4.29 эта проекция совпадает с проекцией 273 гиперплоскости 27. Остальные проекции строятся по точкам пересечения с прямыми а и b плоскости а(а, Ъ).

6. Одна гиперплоскость проецирующая, вторая общего поло­ жения.

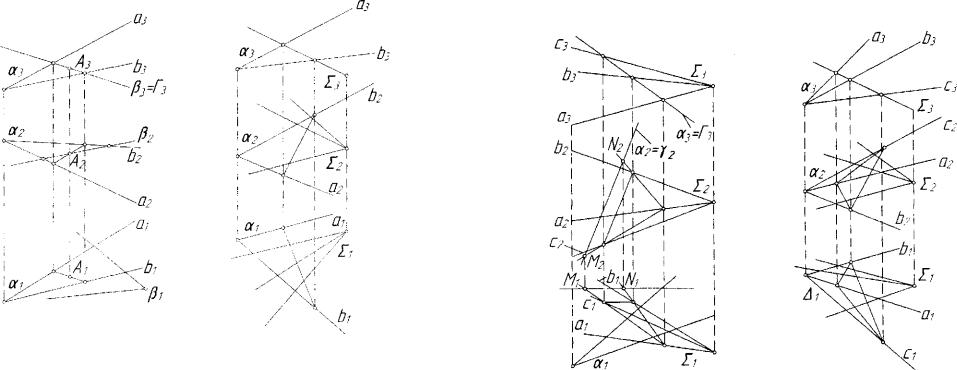

Построение плоскости пересечения гиперплоскостей 27(273) и А(а, /3, с) приведено на рисунке 4.31.

ill

4.9.Общие случаи пересечения подпространств

пространства Е4

4.9.1. Пересечение прямой и гиперплоскости

В соответствии с теоремой о пересечении линейных подпро­ странств имеем для пространства Е4: 3 + 1-4 = 0, т.е. пересечением прямой и гиперплоскости является точка. Если эта точка несобствен­ ная, то прямая и гиперплоскость параллельны.

совпадает с алгоритмом, описанным в п. 4.8.1. Результатом является точка Р = ABf] 27.

112

4.9.2.Пересечение плоскости и гиперплоскости

Пересечение плоскости и гиперплоскости является прямая, ножольку 2 + 3 - 4 = 1. Для ее построения необходимо дважды приме­ тить алгоритм построения точки пересечения прямой и гипсрплоско- :ти, а в качестве двух прямых будут любые две прямые заданной тлоскости.

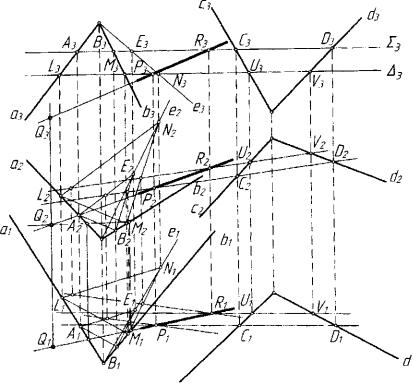

Рис. 4.33. Модель построения пересечения плоскости (а,Ь) и гиперплоскости (с, d. е) общих положений

из

Пусть плоскость задана двумя пересекающимися прямыми а,Ь, а гиперплоскость - тремя c,d,e, пересекающимися в одной точке (рис.

4.33). Через прямую а проведена проецирующая гиперплоскость А\;

4.9.3.Пересечение двух плоскостей

Две плоскости общего положения пространства Е4 пересекаются в точке, поскольку 2 + 2 - 4 = 0. Для ее построения необходимо одну из заданных плоскостей заключить в гиперплоскость; построить пря­ мую пересечения второй плоскости и этой гиперплоскости; построить точку пересечения первой плоскости и построенной прямой.

Пусть первая плоскость задана двумя пересекающимися прямы­ ми а,Ь, вторая - прямыми c,d (рис. 4.34). Заключим плоскость (а.Ь) в произвольную гиперплоскость, для чего проведем через точку пере­ сечения прямых а и b произвольную прямую с. Для того, чтобы

Заметим, что выбор 27(273) и Л(Л3) произволен, они не обязательно должны быть параллельными.

Найдены точки Р = (С, D)f](А,В,Е) и R = UVC\(L,M,N). Пря­ мая (Р,R)есть прямая пересечения гиперплоскости (а,Ь,е) и плос­ кость (c.d).

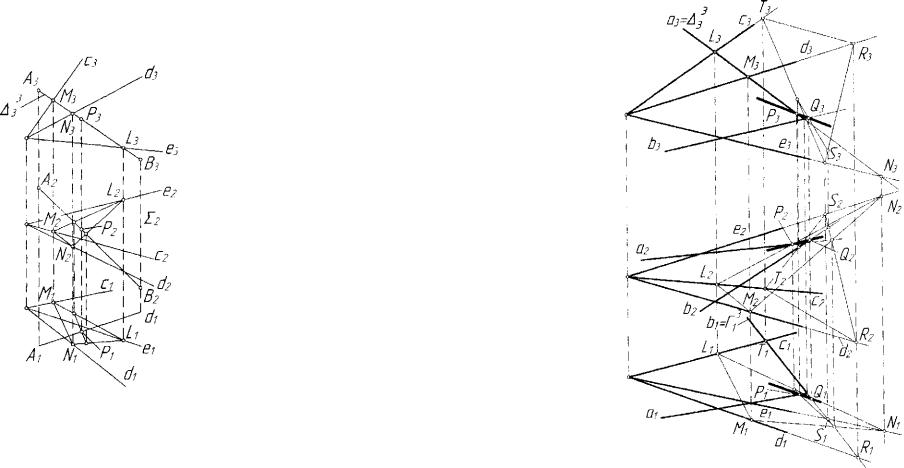

Рис. 4.34. Модель построения пересечения двух плоскостей (а,Ь) и (c,d)

общих положений

Теперь используя только проекции на Пх и П2> строится точка Q = (P,R)C\(a,b), которая и есть искомая точка пересечения

Q = (a,b)r\(c,d).

4.9.4.Пересечение двух гиперплоскостей

Если даны две гиперплоскости 27 и А общего положения, то их пересечением является плоскость общего положения. Построить ее можно следующими двумя способами:

а) в одной из данных гиперплоскостей выбрать три прямые и найти их точки пересечения со второй гиперплоскостью (т.е. трижды повторить алгоритм в п. 4.9.1). Три несобственные точки зададут ис­ комую плоскость;

б) выбрать две проецирующие гиперплоскости и найти их пере­ сечение с каждой из заданных гиперплоскостей. Затем найти прямые пересечения двух плоскостей, лежащих в этих проецирующих гипер­ плоскостях. Результатом будут две пересекающиеся прямые, задаю­ щую плоскость пересечения заданных гиперплоскостей.

Первый способ приведен на рисунке 4.32, второй - на ри­ сунке 4.34.

4.10.Перпендикулярность линейных подпространств

пространства £ 4

Сформулируем признаки перпендикулярности двух линейных подпространств пространства Е4:

1. Прямая перпендикулярная гиперплоскости, если она перпен­ дикулярна прем, пересекающимся в одной точке, прямым этой гипер­ плоскости.

Этот же признак можно сформулировать иначе: прямая перпен­ дикулярна гиперплоскости, если она перпендикулярна любым двум скрещивающимся прямым этой гиперплоскости. Или: прямая перпен­ дикулярна гиперплоскости, если она перпендикулярна двум пересе­ кающимся плоскостям этой гиперплоскости

2.Плоскость перпендикулярна гиперплоскости, если она прохо­ дит через перпендикуляр к этой гиперплоскости.

3.Две гиперплоскости перпендикулярны, если одна из них про­ ходит через перпендикуляр к другой.

4.Две плоскости перпендикулярны, если каждая из двух пересе­ кающихся прямых одной плоскости перпендикулярна двум пересе­ кающимся прямым другой плоскости.

5.Две плоскости полуперпендикулярны, если одна из них про­ ходит через перпендикуляр к другой.

Вобщем случае, когда линейные образы (прямые, плоскости, 3- плоскости, ...) заданы в общем положении, по модели, не пользуясь никакими дополнительными построениями, невозможно определить перпендикулярны они друг другу или нет. Однако в частных случаях это возможно. Если знать частные случаи, т.е. знать признаки перпен-

днкулярности линейных образов на чертеже (на модели), можно пу­ тем преобразований привести их к виду, удобному для применения признаков перпендикулярности. Эти признаки являются обобщением известных признаков перпендикулярности прямых и плоскостей на модели Монжа пространства Е3. А именно:

-две прямые перпендикулярны, если одна пара их одноименных проекций перпендикулярна, а из другой пары одна из проекций па­ раллельна оси этих проекций;

-прямая перпендикулярна плоскости, если проекции линий уровня данной плоскости перпендикулярны одноименным проекциям данной прямой.

Обобщением этих признаков на модель пространства Е4 являют­ ся следующие.

1. Две прямые перпендикулярны, если одна пара их одноимен­ ных проекций перпендикулярна, а в двух других парах одна из проек­

2. Прямая перпендикулярна гиперплоскости, если проекции данной прямой перпендикулярны одноименным проекциям линий уровня данной гиперплоскости.

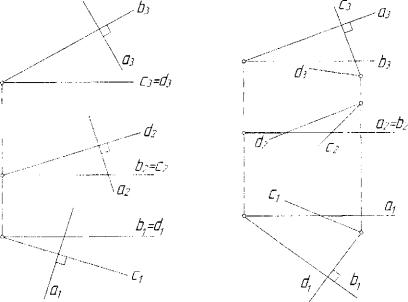

На рисунке 4.36 изображена прямая а, перпендикулярная гипер­ плоскости a(b,c,d), заданной своими прямыми уровня.

Естественно, что прямая а будет перпендикулярна любой плос­ кости Е с; a(b,c,d), например, плоскости E(b,d).

3. Две плоскости перпендикулярны, если две прямые одной плоскости перпендикулярны, соответственно, двум линиям уровня второй плоскости.

На рисунке 4.37 изображена плоскость Е(а,Ь), заданная своими линиями уровня а(ах,а2,а3) и bibx,b2,b3) и перпендикулярная ей плоскость A{c,d), с La, d Lb.

ГЛАВА 5. КРИВЫЕ ЛИНИИ

Начертательная геометрия изучает модели объектов пространст­ ва, в частности, евклидова трехмерного Еъ, на плоскости. В предше­ ствующих главах были рассмотрены модели линейных объектов (элементов) евклидова пространства, а именно: точки, прямой линии, плоскости, а также задачи позиционного, аффинного и метрического характера с участием этих объектов. Кроме линейных, в пространстве существуют и нелинейные объекты, к которым относятся кривые ли­ нии, поверхности и множества этих объектов. Нелинейные объекты обладают рядом, специфических для каждого из них, геометрических свойств, которые отсутствуют у линейных объектов, например, нали­ чие кривизны. Процесс моделирования на плоскости нелинейного объекта включает последовательное выполнение следующих этапов:
