Сохраняем и загружаем сохраненное семейство в проект. Донастройка семейства 2. Также в семействе выбираем

метку «Фасад», копируем ее и вставляем в этом же месте. Одна метка у нас будет показывать ±, вторая нет.

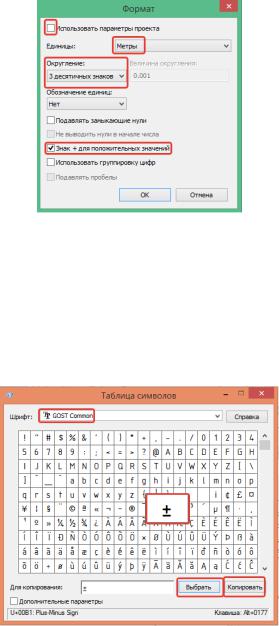

Редактируем верхнюю метку: в параметрах метки в поле «Префикс» вставляем из таблицы символов Windows символ «±» копированием. Выбираем шрифт GOST Common, нужный символ, далее кнопку «Выбрать» и «Копировать».

191

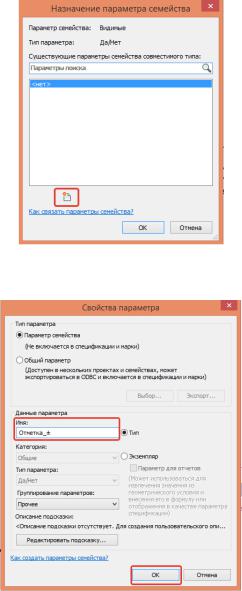

В окне «Назначение параметров семейства» появится созданная нами отметка, выбираем ее и снова нажимаем ОК.

Далее, чтобы эта отметка нам не мешала редактировать вторую, которая находится под ней, скроем ее при помощи

инструмента «Временное скрытие / изоляция» , «скрыть элемент».

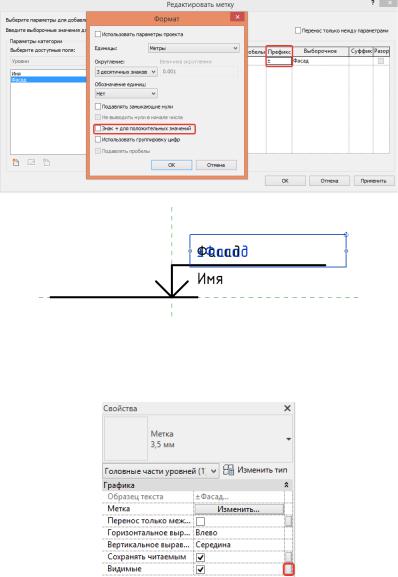

Вторую отметку редактируем аналогично через свойства и в строке «Видимые» выбираем «Назначение параметров семейства». Создаем новый параметр, называем его «Отметка».

Возвращаем видимость скрытому элементу, с помощью инструмента «Временное скрытие / изоляция», «Восстановить исходный вид».

Теперь редактируем метку «Имя». Выделяем ее также через свойства и в строке «Видимые» выбираем «Назначение параметров семейства». Создаем новый параметр, называем его «Имя_уровня».

Теперь нужно корректно задать свойства.

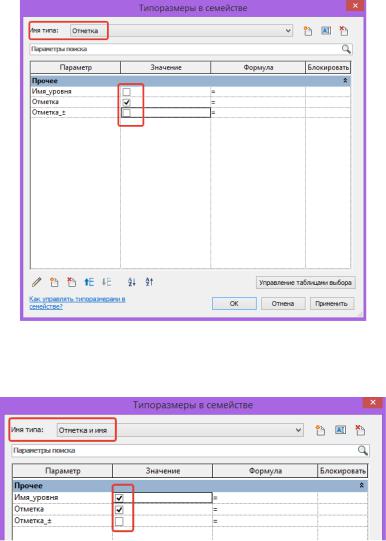

В поле «Свойства» нажимаем «Типоразмеры в семействе»

. Создаем новый тип, выбираем вверху открывшегося окна

«Создать тип» . Задаем имя «Отметка».

Для этого типа отключаем те параметры, которые нам не нужны, оставляем только параметр «Отметка». Нажимаем затем «Применить».

194

Аналогично создаем тип «Отметка и имя», для данного типа добавляем еще параметр «Имя_уровня».

Также создаем третий тип «Отметка_±», для него оставляем только параметр «Отметка_±».
