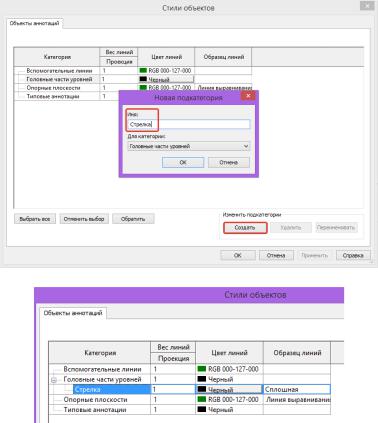

Меняем вес линий стрелки на «3» и применяем настройки. Выделяем созданную нами ранее стрелку, и в свойствах в разделе «Подкатегории» меняем на категорию «Стрелка», за-

данную нами выше.

Следующим этапом нужно задать подписи уровня. Для это-

го во вкладке «Создание» выберем инструмент «Метка» . Заходим в свойства метки через «Свойства», «Изменить тип».

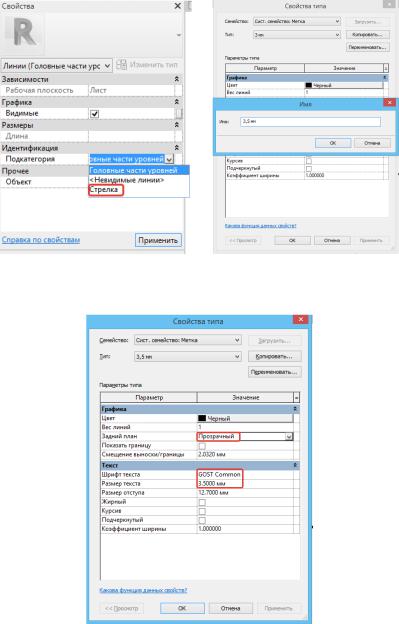

В открывшемся окне копируем текущую метку, задаем имя «3,5 мм».

186

Задаем для нашей метки 3,5 мм шрифт GOST Common, размер 3,5 мм и прозрачный фон.

187

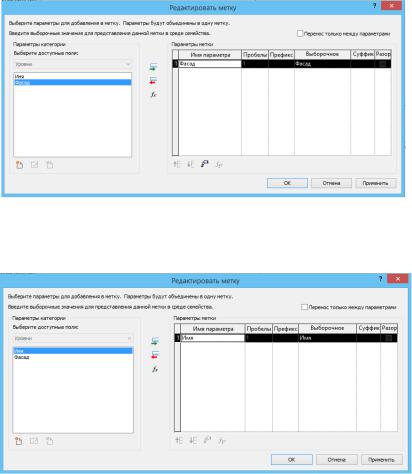

Кликаем на поле выбранной меткой 3,5 мм и задаем свойства. Сначала мы добавляем параметр «Фасад» в метку. Нажимаем ОК.

Далее, аналогичным способом создаем вторую метку уже с параметром «Имя».

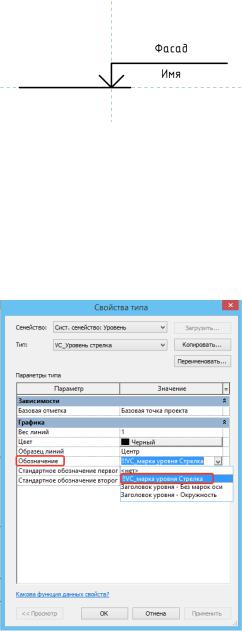

Должно получиться следующим образом:

188

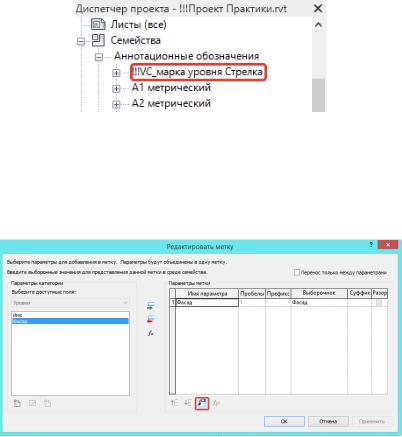

Сохраняем наше семейство как «VC_марка уровня Стрел-

ка» и загружаем семейство в проект .

Находясь на любом фасаде в нашем проекте, выбираем уровень. В свойствах уровня нажимаем «Изменить тип». Копируем тип уровня, называем наш тип «VC_Уровень стрелка» и задаем нужные свойства. Аналогично меняем остальные уровни.
