Материал: Технологии информационного моделирования в управлении проектами

Откройте вид в плане или фасад, на котором можно увидеть крышу со слуховым окном и присоединенные к ней стены. Если крыша была построена выдавливанием, открыть фасад. Щелкните

элемент«Слуховоеокно»навкладке«Архитектура». Выделите главную крышу в модели здания и щелчком вы-

берите ее.

Проверьте правильность выбора главной крыши по строке состояния.

Поскольку инструмент «Выбрать кромки крыш/стен» активен, можно выбратьграницы, образующиепроемслуховогоокна.

Элементы эскиза, образующие границы проема слухового окна, подсвечиваются при наведении. В качестве границы можно указать присоединенную крышу или ее нижнюю поверхность, боковую поверхность стены, нижнюю поверхность перекрытия, кромку прорезаемой крыши или линию модели на поверхности прорезаемой крыши.

Создайте разрез, проходящий через слуховое окно, чтобы проверить, как оно прорезает главную крышу.

13.6.6. Формирование кровельного «пирога»

Выделяем кровлю либо в диспетчере проекта выбираем тип кровли, который возьмем за основу. По умолчанию у нас задана кровля «Базовый, Типовой 400 мм». Заходим в свойства, «Изменить тип» и копируем данный тип, задаем имя

«VC_ЖБ200_Ст100_У200_Ст30_Изол10».

261

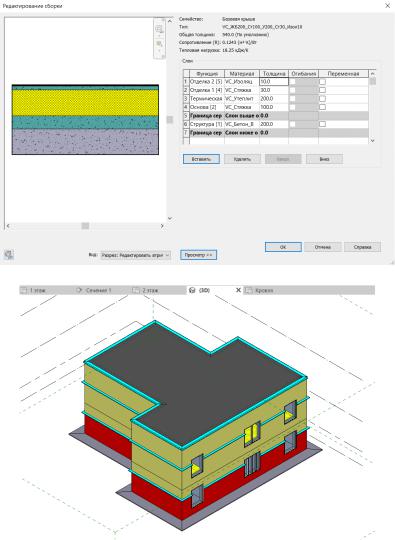

Зададим следующую структуру слоев: основной слой – VC_Бетон В25 толщиной 200 мм, стяжка 100 мм, утеплитель 200 мм, снова стяжка 30 мм и изоляционный слой 10 мм.

262

13.7. Практическое задание 7

По ссылке ниже доступна запись 7-го практического занятия в программе Autodesk Revit. Лестницы: https://clck.ru/saoNr.

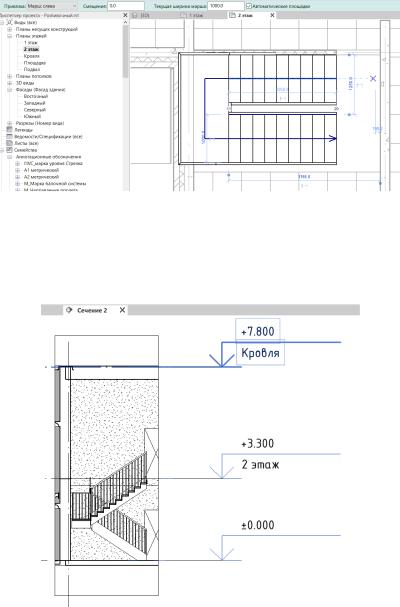

13.7.1. Проем под лестницу

Проем по грани

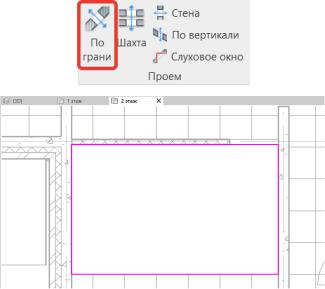

На вкладке «Архитектура» выбираем в зоне «Проем» инструмент «По грани». Данный инструмент позволяет формировать проем перпендикулярно выбранной грани.

Проем по вертикали

Аналогично выбираем в зоне «Проем» инструмент «По вертикали». Данный инструмент позволяет построить проем вертикально. Его удобно применять, если, например, запроектирована сплошнаякрышаиеенужноотредактировать.

263
