13.7.3. Фундаменты

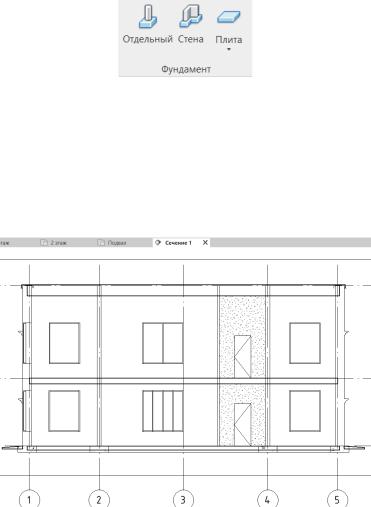

Программа позволяет построить отдельный фундамент под колонны, ленточный, путем задания системного семейства или фундаментную плиту. Инструменты располагаются во вкладке «Конструкция», поле «Фундамент».
Построим для нашего объекта ленточный фундамент под несущие стены. В свойствах элемента с помощью надстройки «Изменить тип» мы можем задать необходимые размеры и материал фундамента. Выбрав инструмент «Стена» в поле «Фундамент» и поочередно (либо выбрав сразу несколько) выбирая несущие стены, вы сможете задать ленточный фундамент. Важно, при перемещениистеныфундаментбудетперемещатьсявместесней.
266
13.7.4. Оформление документации по модели
Оформление документации в программе начинается с формирования видов, ведомостей элементов и спецификаций, которые затем добавляются на листы различных форматов. Ссылка для самостоятельного изучения: https://clck.ru/saoY2.
13.7.5. Элементы озеленения и благоустройства
Элементы озеленения и благоустройства можно изучить самостоятельно, чтобы дополнить проект. Ссылка для самостоя-
тельного изучения: https://clck.ru/saoWD.
Размещение растений и элементов благоустройства на виде проекта: https://clck.ru/saoX2.
Пример оформления титульного листа для индивидуального задания по дисциплине представлен в прил. А.
267
ЗАКЛЮЧЕНИЕ
Вучебно-методическом пособии раскрыты основные теоретические аспекты внедрения и развития BIM-технологий (технологий информационного моделирования).
Входе изучения дисциплины «BIM-технологии в управлении проектами» обучающимся предлагается выполнение семи практическихзаданийпоразработкеинформационноймоделиздания:
−формирование осей и уровней, проставление размеров;
−настройка метки уровней и осей по ГОСТ;
−задание координат модели;
−создание стен;
−создание выступающих профилей стены;
−создание витражей, окон, дверей и перекрытий;
−создание кровли;
−создание лестниц;
−создание фундамента;
−оформление чертежей и элементы благоустройства.
