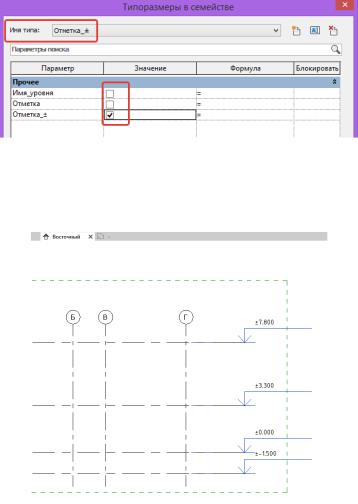

На этом редактирование семейства заканчивается. Загружаем донастроенное семейство в проект и нажимаем во всплывающем окне «Заменить существующую версию».
Осталось задать в проекте верные свойства.

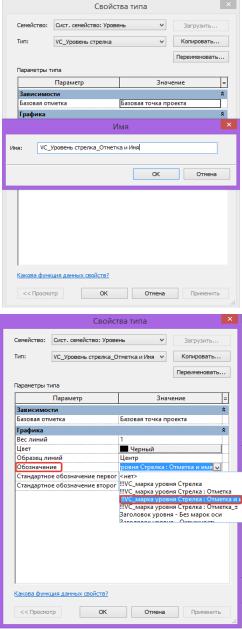

Выделяем «Уровень», «Свойства», изменить тип. Копируем тип, называем «VC_Уровень стрелка_Отметка и Имя». Нажимаем ОК и в обозначениях выбираем «VC_марка уровня Стрелка: Отметка и Имя».
196
197

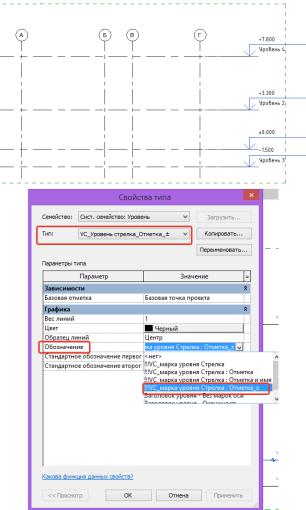

Аналогичным способом настраиваем тип для отметки 0,000. Выбираем уровень на отметке 0,000, называем копируемый тип «VC_Уровень стрелка_Отметка_±» и в обозначениях выбираем «VC_марка уровня Стрелка: Отметка_±».
Для остальных уровней изменим тип в «Свойствах» на «VC_Уровень стрелка_Отметка и Имя».
198
Кроме того, можно переименовать уровни согласно этажам.
13.2.3. Оси. Создание марки осей

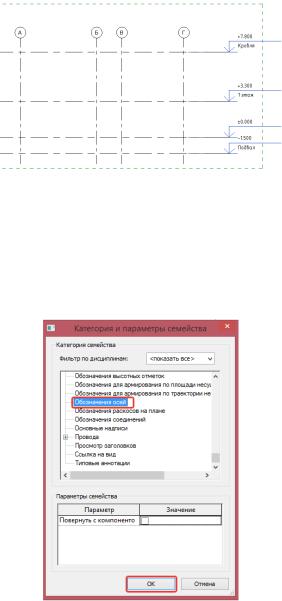

Создаем семейство: файл, создать, семейство. В папке «Аннотация» выбираем «Метрическая система, типовые аннотации».
Воткрывшемсяфайлеудаляемпримечаниекрасным цветом.
Вразделе «Свойства» выбираем «Категория и параметры
свойств»
. Выбираем «Обозначения осей» и нажимаем ОК.
199

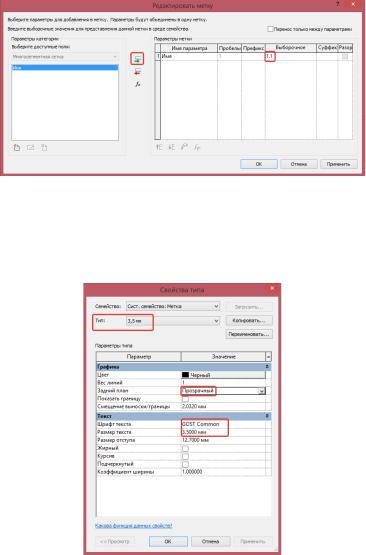

Создаем метку. Вкладка «Создание», «Метка»
. Поле «Имя» добавляем в параметры метки и в столбце «Выборочное» задаем «1.1». Нажимаем ОК.
У нас получилась промежуточная метка.
Далее через свойства изменяем тип метки. Копируем тип,
задаем имя «3,5 мм». В свойствах задаем размер 3,5 мм, шрифт
GOST Common.
200
