Материал: Технологии информационного моделирования в управлении проектами

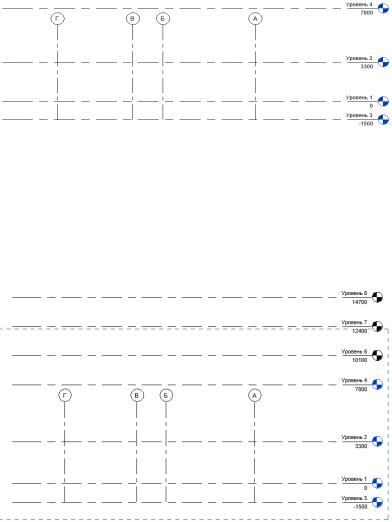

В случае если в проекте много этажей, лучше задать уровни с

помощью инструмента «Массив» . Выделяем уровень, который будет копироваться, нажимаем инструмент «Массив», задаем

нужное количество новых уровней и расстояние, котороебудетмежду ними.

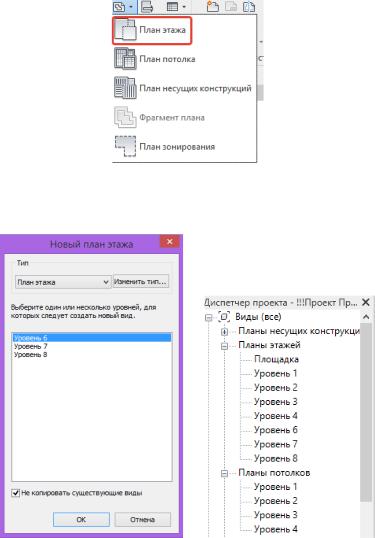

Однако, чтобы новые уровни, заданные таким способом, отражались в диспетчере задач, необходимо выбрать на вкладке

«Вид» «Виды в плане» , «План этажа».

181

В появившемся окне выделить уровни и нажать ОК. Теперь они будут отражаться в диспетчере проекта.

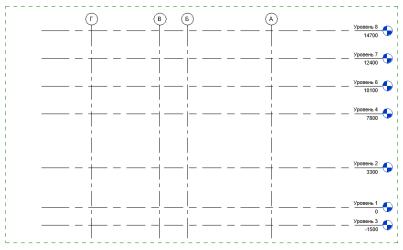

Для того чтобы на новых уровнях были видны оси, их надо растянуть на видовых фасадах, чтобы они пересекали все добавленные уровни.

182

13.2. Практическое задание 2

По ссылке доступна запись 2-го практического занятия в программе Autodesk Revit. Уровни: https://clck.ru/sanxh.

13.2.1. Создание метки уровня

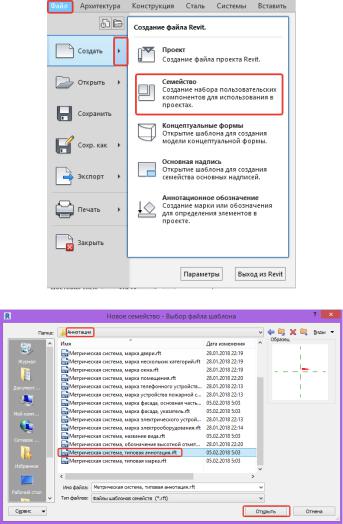

Для создания метки уровня по ГОСТ требуется создать новое семейство. Для этого выберем «Файл», «Создать», «Семейство».

Выберем в открывшемся окне в папке «Аннотации» файл «Метрическая система, типовая аннотация».

Удаляем в открывшемся файле примечание (красным цветом).

183

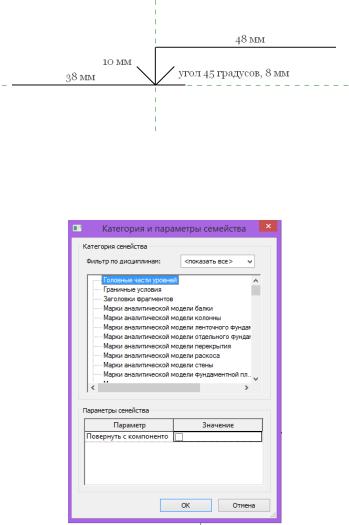

Во вкладке «Создание» выбираем «Линейная» и создаем стрелку в месте перекрестия.

184

Затем выбираем «Категория и параметры семейства» , выбираем «Головные части уровней».

Во вкладке «Управление» выбираем «Стили объектов»

. В открывшемся окне выбираем «Создать», имя задаем «Стрелка».

185
