Сцепные управляемые муфты предназначены для соедине-

нияи разъединениявалов вовремя работы машины. По принципу работы их делят на две группы: а) кулачковые и зубчатые; б) фрикционные(дисковыеи конические)(рис. 10.6).

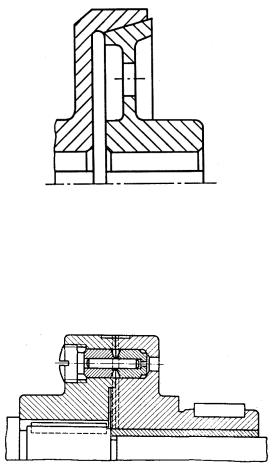

Рис. 10.5. Коническая фрикционнаямуфта

Сцепные самоуправляемые муфты автоматически разъ-

единяют или соединяют валы в зависимости от изменения режима работы: скорости вращения валов (центробежные), величины крутящего момента (предохранительные, рис. 10.7), направления вращения (обгонные, рис. 10.8).

Рис. 10.6. Предохранительная муфта со срезным штифтом [14]

Основной характеристикой муфт является передаваемый крутящий момент. Муфты подбирают по ГОСТу по большему диаметру соединяемых валов и расчетному моменту Mр:

Mp=KM,

116

где M – номинальный крутящий момент на валу; K – коэффициент динамичности режима нагрузки. Коэффициент K учитывает дополнительные динамические нагрузки от толчков и ударов. Для приводов от электродвигателя принимают: при спокойной нагрузке K=1,15–1,4; при переменной K=1,5–2, при ударной K=2,5–4.

Рис. 10.7. Обгонная муфта

10.2.1. Волновые передачи

Кинематически волновые передачи представляют собой планетарные передачи с одним из колес, выполненным в виде гибкого вала. Как и планетарная, волновая передача состоит из трех основных звеньев (рис. 10.8): неподвижного жесткого колеса 2 с внутренними зубьями, гибкого колеса 1, представляющего собой упругий тонкостенный стакан, основание которого соединено с ведомым валом 4, и генератора волн 3, деформирующего в радиальном направлении гибкое колесо 1.

На обоих колесах 1 и 2 нарезаны зубья одинакового модуля, однако число зубьев неодинаково – у гибкого колеса число зубьев Z1 на два меньше, чем у жесткого Z2.

117

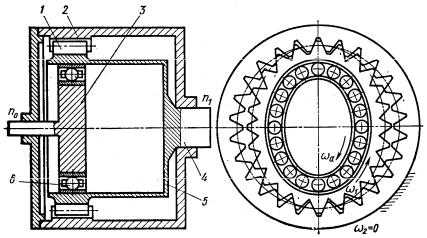

Рис. 10.8. Схема волновой передачи [8]

Наибольшее распространение получили передачи с числом волн 2. В свободном состоянии (без генератора 3) колеса находятся в центрическом положении с равномерным зазором между зубьями жесткого и гибкого колеса. Установленный внутри гибкого колеса генератор волн деформирует гибкое колесо в радиальном направлении, придавая ему эллипсообразную форму. При этом по большей оси эллипса зубья зацепляются на полную рабочую высоту, а по малой оси – между вершинами зубьев образуется зазор.

Передаточное число одноступенчатого волнового редуктора достигает Uр = 60…300 и более. Это основной качественный показатель волновых передач, выгодно отличающий их от других зубчатых передач, в том числе и планетарных. К тому же нужно отметить, что в зацеплении у волновой передачи находится одновременно 25 30 % зубьев. Это и обеспечивает высокие кинематическую точность и нагрузочную способность на единицу массы. Еще одним положительным качеством волновой передачи является ее высокая демпфирующая способность (в 4–5 раз больше, чем у обычной зубчатой передачи).

К недостаткам волновых передач можно отнести ограниченные частоты вращения ведущего вала генератора волн

118

при больших диаметрах колес, мелкие модули зубчатых колес (0,15–2,0 мм), сложность изготовления гибкого колеса и генератора волн в индивидуальном производстве. Однако при серийном изготовлении в специализированном производстве волновые передачи дешевле планетарных.

Волновые передачи могут работать в качестве редуктора (КПД 80–90 %) и мультипликатора (КПД 60–70 %). В первом случае ведущим звеном является генератор волн, во втором – вал гибкого или жесткого колеса.

При неподвижном жестком колесе передаточное число волновой передачи (рис. 10.8) определяется выражениемЯ:

U

n0



Z1

.

n1







Z2 Z1

Знак минус указывает на разные направления вращения ведущего и ведомого звеньев.

При неподвижном гибком колесе

U

n0



Z2

,

n2







Z2 Z1

где n1,n2,n3 – частота вращения ведущего и ведомых звеньев;

Z1,Z2 – числа зубьев гибкого и жесткого колес. Разность зубьев жесткого и гибкого колес должна быть

равна или кратна числу волн, т. е.

Z1 Z2 RZU ,

где U – число волн, обычно равное 2;

RZ – коэффициент кратности, обычно равный 1,0; при

U < 70, RZ = 2, а при U < 45, RZ = 3.

Необходимое максимальное радиальное перемещение 0 при отсутствии бокового зазора (если зубчатые венцы нарезаны без смещения производящего контура) должно равняться полуразности диаметров начальных (делительных) окружностей:

n 0 0,5 dW2 dW1 0,5 Z2 Z1 0,5 RZU .

Иногда применяют в качестве кинематической волновую передачу с двумя зубчатыми венцами на гибкой оболочке, соответствующую планетарной с двумя внутренними за-

119

цеплениями. КПД такой передачи низкий 2 5 %, а передаточное число велико U = 3600 9000.

Экспериментальные исследования показывают, что волновые передачи становятся неработоспособными по следующим причинам:

1.Разрушение подшипников генератора волн от нагрузки в зацеплении или из-за значительного повышения температуры. Повышение температуры может вызвать недопустимое уменьшение зазора между генератором волн и гибким зубчатым венцом, что в свою очередь может привести к недопустимому изменению первоначальной формы генератора волн, гибкого и жесткого зубчатого венцов.

2.Проскок генератора волн при больших крутящих моментах (по аналогии с предохранительной муфтой). Это явление наступает тогда, когда зубья на входе в зацепление упираются один в другой поверхностями вершин. При этом генератор волн сжимается, а жесткое колесо распирается в радиальном направлении. Для предотвращения проскока радиальное упругое перемещение предусматривают больше номинального, а зацепление собирают с натягом.

3.Поломка гибкого колеса от трещин усталости, появляющихся вдоль впадин зубчатого венца. С увеличением толщины гибкого колеса напряжения в нем от полезного передаваемого момента уменьшаются, а от деформирования генератора волн увеличиваются. Поэтому есть оптимальная толщина.

Долговечность гибкого элемента легко обеспечивается при U < 120 и чрезвычайно трудно при U < 80.

Анализ причин выхода из строя волновых передач показывает, что при U < 120 несущая способность обычно ограни-

чивается стойкостью подшипника генератора волн, при U 120 – прочностью гибкого элемента. Максимальный допустимый крутящий момент связан с податливостью звеньев.
