К недостаткам подшипников скольжения можно отнести значительные потери на трение при пуске и в условиях несовершенной смазки; сравнительно большие осевые размеры; необходимость тщательного ухода и наблюдения в работе вследствие высоких требований к смазке и опасности перегрева. Подшипники скольжения применяют для высокоскоростных валов – до десятков тысяч оборотов в минуту (центрифуги, сепараторы, турбины); для валов слишком большого диаметра, где стандартные подшипники качения не изготавливаются; для опор, подвергающихся интенсивным ударным и вибрационным нагрузкам (молоты, поршневые машины); в случаях, когда подшипники по условиям сборки должны быть разъемными (для коленчатых валов); в случаях работы подшипников в воде или агрессивных средах; при особо высоких требованиях к точности работы вала (шпиндели станков и т.д.); в тихоходныхмашинах.

10.1.1. Подшипники скольжения

Конструкции подшипников скольжения в значительной степени определяются конструкцией машины, в которой их устанавливают. Подшипники скольжения бывают неразъемные и разъемные. Неразъемные подшипники проще по конструкции и дешевле разъемных, но они неудобны при сборке и разборки осей или валов, а также не позволяют компенсировать увеличение зазора в подшипниках по мере их износа. Чтобы полностью не заменять подшипник при износе, в корпус неразъемного подшипника запрессовывают втулки, а в корпус разъемного помещают вкладыши, которые периодически заменяются.

Материал вкладыша должен соответствовать следующим требованиям: быть антифрикционным, хорошо прирабатываться, иметь достаточную механическую и усталостную прочность, хорошую пластичность и теплопроводность. Вкладыши изготавливают из чугуна, бронзы, пластмасс, дереваи другихматериалов.

Для понижения потерь на трение и предохранения от быстрого износа деталей на их трущиеся поверхности необходимо подавать смазку. В подшипниках скольжения различают трение следующих видов: сухое, граничное и жидкостное.

111

При сухом трении сопряженные детали соприкасаются своими поверхностями без слоя смазки. В этом случае возникает интенсивный износ контактных поверхностей и большие потери энергии.

Граничное трение характеризуется наличием на поверхности трения пленки масла толщиной 0,1–4 мкм. При граничном трении нарушается непрерывность масляного слоя и в отдельных местах происходит непосредственное соприкосновение выступов неровностей трущихся поверхностей.

Жидкостное трение имеется, когда сопряженные поверхности при относительном движении полностью разделены достаточно толстым слоем смазки (4–70 мкм). В этом случае непосредственный контакт твёрдых тел отсутствует и наблюдается трение в самом слое смазки.

10.1.2.Подшипники качения

Внастоящее время подшипники качения являются основным видом опор в различных областях машиностроения. Подшипники качения стандартизованы в широком диапазоне типоразмеров.

Подшипник качения (рис. 10.1) состоит из наружного 1 и внутреннего 3 колец с дорожками качения, тел качения (шариков или роликов) 2 и сепараторов 4, служащих для разделения и направления тел качения. В большинстве случаев внутреннее кольцо насаживается на вал и вращается с ним, а наружное запрессовывается в корпус и является неподвижным.

По виду тел качения различают подшипники шариковые

ироликовые, по числу рядов тел качения – однорядные и многорядные, по нагрузочной способности подшипники делят на несколько серий.

Кольца, шарики и ролики изготавливают из специальных шарико-подшипниковыххромистыхсталей ШХ6, ШХ9, ШХ15 с последующей термообработкой, из малоуглеродистых сталей с последующей цементацией и закалкой. Сепараторы чаще всего штампуют из мягкой углеродистой стали или цветныхметаллов.

112

Рис. 10.1. Радиальные подшипники качения

Смазка подшипников качения существенно влияет на их долговечность, уменьшает трение, способствует отводу тепла, предохраняет от коррозии и т.д. Подшипники качения смазывают пластичными и жидкими минеральными смазками.

Пластичные смазки применяют для подшипников, работающих при окружной скорости поверхности вала до 10 м/с и температуре до 120 С.

Жидкая смазка применяется при любых скоростях и температуре узла подшипника до 150 С, жидкие смазки имеют лучшие эксплуатационные свойства, чем пластичные (меньше коэффициент трения, лучший отвод тепла и т.д.), но они требуют применения довольно сложных уплотняющих устройств.

Подшипники качения выходят из строя по следующим причинам: усталостное выкрашивание рабочих поверхностей деталей подшипника; образование вмятин на беговых дорожках колец, возникающих под действием больших динамических и статических нагрузок; абразивный износ колец и тел качения в плохо защищенных от пыли и грязи подшипниках; разрушение колец, тел качения и сепараторов при перегрузках и перекосах колец.

Основными причинами выхода из строя подшипников качения являются усталостное выкрашивание при переменных нагрузках и пластические деформации при статическом

113

нагружении. В соответствии с этим расчет подшипников производят на долговечность по динамической грузоподъемности и на статическую грузоподъемность (для предупреждения остаточных пластических деформаций).

10.2. Муфты

Муфтами называют устройства для соединения деталей валов, труб, стержней и т.д. Основное назначение муфт – передача крутящего момента между валами, но помимо этого отдельные типы муфт могут выполнять и другие функции (компенсировать погрешности изготовления и монтажа валов, обеспечивать соединение и разъединение валов во время работы машины и т.д.).

По назначению и управляемости муфты можно разделить на постоянно замкнутые, сцепные управляемые, сцепные самоуправляемые (автоматические).

Постоянно замкнутые муфты служат для постоянного соединения валов. Их разделяют на жесткие, компенсирующие и упругие.

Жесткие муфты соединяют валы как одно целое. Их применяют при точной соосности валов в тихоходных приво-

дах (рис. 10.2).

а б

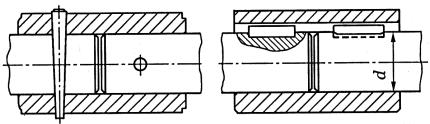

Рис. 10.2. Жесткие муфты: штифтовая (а),

шпоночная (б) [14]

Зубчатая муфта (ГОСТ 5006-55) относится к подгруппе компенсирующих, нерасцепляемых муфт (рис. 10.3). Эта муфта не смягчает толчков и поэтому относится к подгруппе же-

114

стких муфт. Зубчатая муфта состоит из двух втулок с внешними зубьями и надетой на них обоймой с внутренними зубьями. Компенсирующие муфты служат для соединения валов с неточно совмещенными геометрическими осями. В зависимости от конструкции они компенсируют радиальные, осевые и угловые смещения валов, вызванные неточностью их изготовления и сборки. Особую группу составляют шарнирные муфты, допускающие значительные перекосы осей валов.

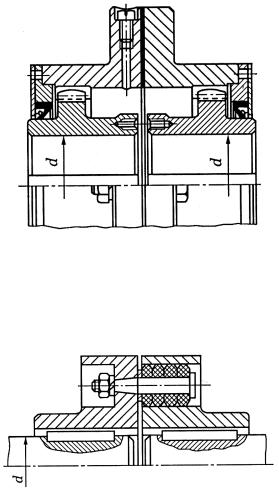

Рис. 10.3. Зубчатая компенсирующая муфта [14]

Упругие муфты (втулочно-пальцевые, с резиновой звездочкой, с упругой торообразной оболочкой, со змеевидной пружиной) (рис. 10.4) компенсируют смещения валов и смягчают динамические нагрузки.

Рис. 10.4. Упругая муфта
