Определяем набор методов для обработки Ø60F8 мм и Ra 2,5 мкм:

Общее расчётное уравнение	Допуск на сверление в мкм
Общее расчётное уравнение	460
Выбранный метод обработки	Допуск на операцию в мкм	Частный коэффициент уточнения
Шлифование	106
Чистовое точение	120
Сверление	460
Проверяем соответствует ли набор методов обработки общему расчётному уравнению
Общее расчётное уравнение	Шероховатость на заготовку в мкм
Общее расчётное уравнение	12,5
Выбранный метод обработки	Шероховатость на операцию в мкм	Частный коэффициент уточнения
Шлифование	2,5
Чистовое точение	3,2
Сверление	6,3
Проверяем соответствует ли набор методов обработки общему расчётному уравнению

Определяем набор методов обработки для размера 123h14 мм и Ra 1.6 мкм:

Общее расчётное уравнение	Допуск на заготовку в мкм
Общее расчётное уравнение	4500
Выбранный метод обработки	Допуск на операцию в мкм	Частный коэффициент уточнения
Черновое точение	870
Проверяем соответствует ли метод обработки общему расчётному уравнению
Общее расчётное уравнение	Шероховатость на заготовку в мкм
Общее расчётное уравнение	12,5
Выбранный метод обработки	Шероховатость на операцию в мкм	Частный коэффициент уточнения
Шлифование	1,6
Чистовое точение	3,2
Черновое точение	6,3
Проверяем соответствует ли набор методов обработки общему расчётному уравнению

Определяем набор методов обработки для размера 16h14 мм и Ra 1.6 мкм:

Общее расчётное уравнение	Допуск на заготовку в мкм
Общее расчётное уравнение	2500
Выбранный метод обработки	Допуск на операцию в мкм	Частный коэффициент уточнения
Черновое точение	270
Проверяем соответствует ли метод обработки общему расчётному уравнению
Общее расчётное уравнение	Шероховатость на заготовку в мкм
Общее расчётное уравнение	12,5
Выбранный метод обработки	Шероховатость на операцию в мкм	Частный коэффициент уточнения
Шлифование	2,5
Чистовое точение	3,2
Черновое точение	6,3
Проверяем соответствует ли набор методов обработки общему расчётному уравнению

Определяем набор методов обработки для размера 133H14 мм и Ra 1.6 мкм:

Общее расчётное уравнение	Допуск на заготовку в мкм
Общее расчётное уравнение	3800
Выбранный метод обработки	Допуск на операцию в мкм	Частный коэффициент уточнения
Сверление	460
Проверяем соответствует ли метод обработки общему расчётному уравнению
Общее расчётное уравнение	Шероховатость на сверление в мкм
Общее расчётное уравнение	12,5
Выбранный метод обработки	Шероховатость на операцию в мкм	Частный коэффициент уточнения
Шлифование	1,6
Чистовое точение	3,2
Сверление	6,3
Проверяем соответствует ли набор методов обработки общему расчётному уравнению

На основании произведённых расчётов коэффициентов уточнения по величине размерного допуска и по величине шероховатости определён набор методов обработки по каждой поверхности детали, при этом выбрано более жесткое требование для обеспечения заданных показателей качества поверхности детали.

Теперь графически изобразим набор методов обработки по каждой обрабатываемой поверхности детали:

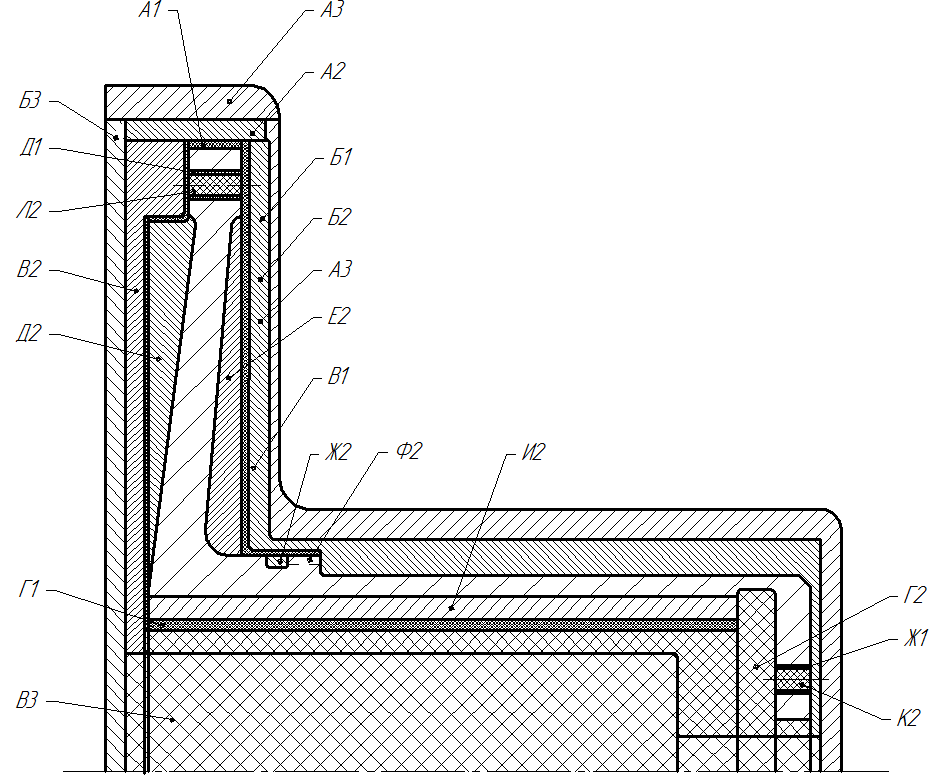

Рисунок 5.1 – Методы обработки детали (Позиции А1, Б1, В1, Г1 – шлифование; Ж1 – нарезка резьбы; А2, Б2, В2, Г2, Д2, Е2, Ж2 – чистовое точение; Ф2 – фрезерование; И2 – долбление; Л2, К2 – сверление; Д3 – развёртывание, А3, Б3, В3 – черновое точение (сверление)).
