щебня, гравия, уплотнения бетонных смесей, а также при устройстве грунтовых подсыпок и планировочных работ небольшого объема.

аб

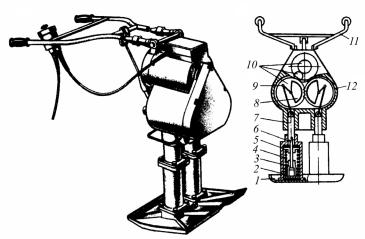

Рис. 167. Электрическая трамбовка: а – общий вид; б – принципиальная схема; 1 – трамбующий башмак; 2 – цилиндры; 3 – нижняя оправка; 4 – пружина; 5 – верхняя оправка; 6 – ступенчатый шток; 7 – ползун; 8 – дебаланс; 9 – кривошипно-шатунный механизм; 10 – редуктор; 11 – рукоятка управления; 12 – корпус

Электрическая трамбовка состоит из электродвигателя, редуктора, кривошипно-шатунного механизма с динамическими гасителями колебаний, ударного механизма пружинного типа, трамбующего башмака и амортизирующей рукоятки управления трамбовкой. Размах колебаний трамбующего башмака составляет 0,03 м, частота ударов 7…10 Гц.

Производительность электротрамбовки массой 80 кг составляет 15…22 м3/ч при толщине уплотняемого слоя грунта 0,3…0,4 м, мощности электродвигателя 1,6 кВт.

241

70. Какие электрические машины предназначены для обработки древесины?

Для обработки древесины при выполнении строительномонтажных и отделочных работ используют: деревообрабатывающие, распиловочные, строгальные машины, электрорубанки, дисковые пилы, электродолбежники и лобзики с электронным регулированием частоты двойных ходов рабочего органа.

Деревообрабатывающая машина (рис. 168) предназначена для распиловки древесины вдоль и поперек волокон, строгания и фугования вдоль волокон, сверления и фрезерования древесины.

Она представляет собой компактное настольное переносное устройство с набором сменных приспособлений для пиления, сверления, строгания и фрезерования.

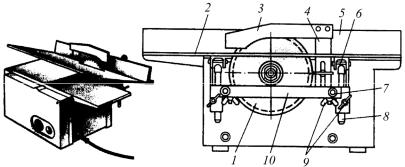

Рис. 168. Деревообрабатывающая машина: 1 – пильный диск; 2 – прямая плита; 3 – козырек; 4 – нож; 5 – направляющая линейка; 6 – кронштейн; 7, 8 – направляющие стержни; 9 – барашковая гайка; 10 – угловая плита

Составными частями машины являются: фугальный механизм, прижимное приспособление для пиления и фрезерования, стол для пиления и фрезерования, защитное приспособление. Машина обеспечивает наибольшую глубину пропила 45 мм, ширину строгания за один проход 200 мм, наибольшую глубину строгания за один проход 2 мм.

242

Распиловочная машина (рис. 169) применяется для распиловки досок и брусков при устройстве дощатых полов и резки паркетных планок при устройстве полов. Она укомплектована сменными пильными дисками с различным числом зубьев. Для распиловки брусков и досок в продольном направлении применяют пильные диски с числом зубьев 24, при поперечном – с числом 36. При распиловке паркетных планок используют диски с числом зубьев 96. Машина обеспечивает наибольшую глубину пропила древесины 60 мм.

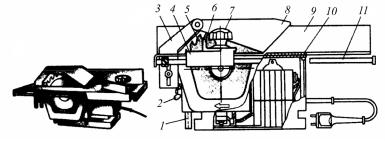

Рис. 169. Распиловочная машина: 1 – направляющие стержни; 2 – барашковые гайки; 3 – нож; 4 – каретка; 5 – пильный диск; 6 – поворотный уголок; 7 – фиксатор; 8 – козырек; 9 – направляющая планка; 10 – плита; 11 – направляющая

Максимальные габариты распиливаемого материала 200×20×5 мм. Машина подключается к сети однофазного переменного тока напряжением 220 В, частотой 50 Гц.

Электрические дисковые пилы (рис. 170) предназначены для продольной и поперечной распиловки досок и брусков толщиной до 65 мм при устройстве дощатых и паркетных полов, а также обрезки крайних рядов штучного паркета под фризовый ряд. Дисковая ручная пила используется для распиловки древесно-стружечных, асбестоцементных, цементно-стружечных плит, мрамора или фосфогипса.

Каждая дисковая пила состоит из однофазного коллекторного электродвигателя с вентилятором, одноступенчатого цилиндрического редуктора, сменного пильного диска для продольной и поперечной распиловки материала (стального для древесины или абра-

243

зивного для камня), защитного кожуха, расклинивающего ножа, опорной плиты с направляющими секторами, основной рукоятки с выключателем и дополнительной рукоятки.

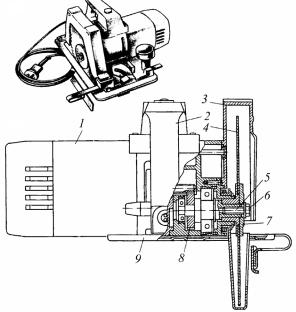

Рис. 170. Электрическая дисковая пила: 1 – электродвигатель; 2 – рукоятка; 3 – защитный кожух; 4 – пильный диск; 5 – шпиндель; 6 – болт; 7 – фланец; 8 – цилиндрический редуктор; 9 – опорная плита

Основными параметрами дисковых пил являются: глубина пропила, диаметр и частота вращения пильного диска.

Дисковые пилы с диаметром диска 200 мм обеспечивают глубину пропила 65…80 мм.

Электрические рубанки (рис. 171) предназначены для строгания изделий из дерева и применяются на плотнично-опалубочных и столярных работах, а также при устройстве полов. Они осуществляют прямое, угловое, фасонное и фальцевое строгание древесины при изготовлении деревянных конструкций и обеспечивают строгание древесины вдоль и поперек волокон.

244

Рабочим органом электрорубанка является цилиндрическая фреза с закрепленными в ее пазах двумя стальными плоскими двухлезвийными ножами. Ножи крепятся в пазах самостопорящимися клиньями. Точное выставление ножей при установке осуществляется двумя регулировочными винтами. Режущие кромки ножей равномерно выступают за цилиндрическую поверхность фрезы на 2…3 мм и устанавливаются строго параллельно оси фрезы.

а

б

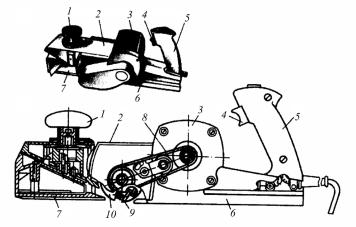

Рис. 171. Электрический рубанок: а – общий вид; б – принципиальная схема; 1 – ручка; 2 – корпус; 3 – ременная передача; 4 – электродвигатель; 5 – двухполюсный выключатель; 6 – основная рукоятка; 7 – задняя неподвижная лыжа; 8 – двухлезвийный нож; 9 – цилиндрическая фреза; 10 – передняя подвижная лыжа

Основные параметры электрорубанков – ширина и глубина строгания за один проход.

Рубанки обеспечивают ширину строгания 75…100 мм при глубине строгания до 3 мм и оборудуются электродвигателями мощно-

стью 0,6…1,15 кВт.

Электрические долбежники (рис. 172) предназначены для вы-

борки в деревянных изделиях и конструкциях отверстий, пазов и гнезд прямоугольной формы при выполнении столярных работ, а также при устройстве дощатых и паркетных полов.
