Пневматические ножницы (рис. 176) предназначены для резки листового металла при максимальной толщине 1,6…2,5 мм. Основным параметром ножниц является толщина разрезаемого металла. По типу режущего инструмента они разделяются на ножевые и вырубные. Конструкция и принцип действия аналогичны вышерассмотренным электроножницам.

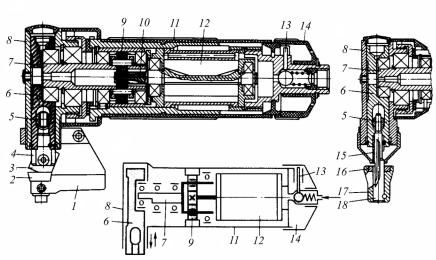

Рис. 176. Пневматические ножницы: 1 – улитка; 2 – неподвижный нож; 3 – подвижный нож; 4 – держатель; 5 – траверса; 6 – ползун; 7 – водила; 8 – корпус; 9 – планетарный одноступенчатый редуктор; 10 – вал ротора; 11 – пластмассовый корпус; 12 – ротационный пневмодвигатель; 13 – пусковое устройство; 14 – рукоятка; 15 – пустотелый цилиндр-пуансон;

16 – матрица; 17 – держатель; 18 – шток

Производительность пневматических ножниц 1,6…1,8 м/мин,

число двойных ходов 25 с–1, расход сжатого воздуха составляет

0,8 м3/мин.

251

73. Каково конструктивное исполнение пневматических машин ударного действия?

К ручным пневмомашинам ударного действия (рис. 177) относятся молотки различного назначения (отбойные, рубильные, клепальные) и ломы. Все эти машины аналогичны по конструкции, и принцип их действия основан на преобразовании энергии сжатого воздуха в механическую работу поршня-бойка, движущегося воз- вратно-поступательно в цилиндре ствола машины и наносящего периодические удары по хвостовику рабочего инструмента. Воз- вратно-поступательное движение поршня-бойка обеспечивается с помощью воздухораспределительного устройства клапанного или золотникового типа, приводимого в действие сжатым воздухом.

Современные пневмомолотки и ломы представляют собой комплексно виброзащищенные машины, у которых ударный узел отделен от корпуса, удерживаемого оператором, упругими элементами.

Рис. 177. Принципиальная схема пневматической машины ударного действия: 1 – хвостовик рабочего инструмента; 2 – цилиндр ствола; 3 – поршень-боек; 4 – воздухораспределительное устройство; А – камера прямого хода поршня-бойка; Б – камера обратного хода поршня-бойка

252

Основными параметрами пневматических машин ударного действия являются энергия единичного удара и частота ударов.

Отбойные молотки применяют для рыхления твердых и мерзлых грунтов при производстве земляных работ небольшого объема, для пробивки углублений, борозд, отверстий и проемов в стенах и перекрытиях, атакже для разборки бетонной кладки и дорожных покрытий.

Рубильные молотки предназначены для рубки металла, чеканки швов, обрубки кромок под сварку, вырубки пазов и пробивки отверстий в металле толщиной до 16 мм, заделки стыков водопроводных и канализационных чугунных труб, а при соответствующей замене наконечника – для пробивки углублений, отверстий и проемов в перекрытиях, кирпичных и бетонных стенах, отделки плит из естественного камня, а также для клепки в горячем состоянии заклепок диаметром до 12 мм и разборки заклепочных соединений.

Ломы пневматические применяют для разрушения фундаментов, вскрытия бетонных и асфальтобетонных дорожных покрытий, пробивки углублений, отверстий и проемов в бетонных и железобетонных перекрытиях, для разборки твердых и мерзлых грунтов при рытье котлованов, траншей и проходке туннелей.

Пневматические молотки характеризуются энергией единичного удара 14…42 Дж и расходуют 0,8…1,8 м3/мин воздуха при частоте ударов 17…38 Гц. Ломы обладают значительно большей энергией удара (до 95 Дж) и более низкой частотой ударов (10…12 Гц).

74.Как производится выбор компрессора

ирасчет воздухоподводящей сети?

Расчетная производительность компрессора (м3/с) для питания группы пневмомашин определяется по формуле

n

Пк =i=∑1Qi K1K2 ,

n

где ∑ Qi – суммарный расход воздуха машинами,

i =1

253

n

i∑=1Q i =Q 1C1 +Q 2C2 +...+Q iCi ;

Сi – количество однотипных пневмомашин;

K1 – коэффициент одновременности работы машин (K1 = = 0,53…0,9);

K2 – коэффициент, учитывающий потери воздуха в магистралях, шлангах и машинах (K2 = 1,2…1,35).

Минимально допустимый диаметр питающего трубопровода или шланга (мм)

Lэкв – эквивалентная длина участка, м, Lэкв = lг + lм; lг – геометрическая длина участка, м; lм – длина участка, на которой обнаружены местные потери давления, м.

75.Чем характеризуются ручные машины

спиротехническим приводом?

При производстве строительно-монтажных работ значительный объем составляют операции крепления к строительным основаниям различных строительных деталей, конструкций, оборудования и инженерных коммуникаций. Эти операции выполняются, как правило, с применением ручных машин с пиротехническим приводом – пороховых монтажных пистолетов, принцип действия которых основан на использовании энергии расширяющихся пороховых газов. Монтажные пистолеты выстреливают (забивают) в бетонные, кирпичные, шлако- и керамзитобетонные основания силой взрыва порохового заряда специальные крепежные детали – стальные дюбеля.

С помощью монтажных пистолетов производят крепление са- нитарно-технического и электротехнического оборудования, про-

254

кладку трубо- и воздуховодов, крепление гидро-, тепло- и звукоизоляционных материалов, монтаж внутренних стен и перегородок, выполнение отделочных работ, сборку металлоконструкций из деталей небольшой толщины.

Применение монтажных пистолетов исключает трудоемкую операцию по сверлению гнезд и отверстий в конструкциях, а также позволяет сэкономить большое количество дорогостоящих твердосплавных сверл. Различают дюбеля-гвозди и дюбеля-винты. Дюбе- лями-гвоздями путем непосредственной «пристрелки» прикрепляют к строительным основаниям несъемные детали и конструкции, изготовленные из металла, дерева и пластмасс. На дюбелях-винтах с резьбовой головкой крепят гайками конструкции и детали, подлежащие периодическому демонтажу. Дюбеля изготавливаются из хромистой стали и имеют высокую твердость. Для центровки и фиксирования в стволе пистолета дюбеля снабжают полиэтиленовыми шайбами.

К работе с монтажными пистолетами допускаются лица, прошедшие специальное обучение и получившие соответствующее удостоверение. Пистолеты снабжены блокировкой, исключающей случайный выстрел в воздух.

Гарантийная долговечность пистолетов 25 000 выстрелов. Производительность до 50 выстрелов в час, масса (без принадлежностей) 4,6 кг.

Контрольные вопросы по главе 8

1.Дать определение ручной строительной машины.

2.На какие классы делятся ручные электрические машины по степени защиты от электрического тока?

3.Расшифровать индекс отечественной ручной машины ИЭ-

2004Б.

4.Что является главным параметром вращательных шлифовальных машин?
