Таблица 3.1 – Таблица параметров схем к заданию № 3

	Фазное				Сопротивления фаз
Вариант	напряжение
Вариант	напряжение	Фаза А (AB)				Фаза В (BC)			Фаза С (CA)
	генератора	Фаза А (AB)				Фаза В (BC)			Фаза С (CA)
	генератора
	UФГ	RA	XLA	XCA	RB		XLB	XCB	RC	XLC	XCC
	В	Ом	Ом	Ом	Ом		Ом	Ом	Ом	Ом	Ом

1	127	25	10	-	30		20	-	10	-	5

2	220	30	-	20	45		-	-		10	-

3	380	-	30	-	50		50	10	25	-	5
4	660	55	40	-	60		-	-	25	5	20

5	127	40	-	50	55		60	-	20	-	-

6	220	30	40	20	-		30	-	20	10	-

7	380	25	-	-	30		-	40	10	15	30

8	660	-	-	60	70		80	-	40		50
9	127	10	20	-	25		30		15	10	-
10	220	25	5	20	30		-	20	-	-	25

11	380	25	15	-	35		-	-	15		10

12	660	55	45	-	45		55	25	20		20

13	127	20	-	10	30		20		10	30	10

14	220	30	-	-	40		30	-	15	-	20
15	380	40	50	20	50		-	40	-	35	-
16	660	70	-	85	55		65	-	75	-	-

17	127	45	-	-	30		30	-	20	-	10

18	220	50	40	10	60		-	60	25	-	-

19	380	60	-	-	-		50	-	25	10	-

20	660	55	60	-	50		-	30	25	15	-
21	127	-	30	-	20		40	-	30	-	-
22	220	30	30	-	45		-	-	30	-	20

23	380	50	-	40	40		50	20	-	35	-

24	660	70	50	-	30		-	45	35	-	-

25	127	-	-	20	20		30	-	40	-	50

26	220	35	-	-	50		-	40	40	30	10
27	380	45	55	20	30		-	50	50	40	-
28	660	80	85	20	60		-	-	-	75	-

29	127	40	30	-	45		-	25	-	-	45

30	220	50	-	40	45		50	-	75	-	-

31	127	25	10	-	30		20	-	10	-	5

32	220	30	-	20	45		-	-		10	-
33	380	-	30	-	50		50	10	25	-	5

34	380	-	30	-	50		50	10	25	-	5

35	660	55	40	-	60		-	-	25	5	20

36	127	40	-	50	55		60	-	45	-	-

Продолжение таблицы 3.1

	Линейное				Сопротивления фаз
Вариант	напряжение
Вариант	напряжение	Фаза А (AB)				Фаза В (BC)			Фаза С (CA)
	генератора	Фаза А (AB)				Фаза В (BC)			Фаза С (CA)
	генератора
	UЛГ	RA	XLA	XCA	RB		XLB	XCB	RC	XLC	XCC
	В	Ом	Ом	Ом	Ом		Ом	Ом	Ом	Ом	Ом

37	220	30	40	20	-		30	-	45	10	-

38	380	25	-	-	30		-	40	30	15	20
39	660	-	-	60	70		80	-	45		20

40	127	10	20	-	25		30		50	10	-

31	220	25	5	50	30		-	20	60	-	40
32	380	25	15	-	35		-	-	55		-

33	660	55	45	60	45		55	25	20		20

34	127	20	-	30	30		20		10	30	-
35	220	30	-	-	40		30	-	15	-	-

36	380	40	50	80	50		-	40	-	35	50

37	220	25	25	20	30		-	20	-	-	25
38	380	25	25	-	35		-	-	15		10

39	660	55	30	-	45		55	25	20		20

40	127	30	30	10	30		20	10	10	30	10
41	220	35	-	-	40		30	20	15	-	20

42	380	45	35	20	50		-	10	-	35	-

43	660	30	40	85	55		65	20	75	-	-
44	127	40	40	-	30		30	-	20	-	10

45	220	50	25	10	60		-	-	25	-	-

46	380	55	-	-	-		50	10	25	10	-
47	660	60	50	-	35		-	30	25	15	-

48	127	30	20	-	40		40	-	30	-	-

49	220	30	45	-	40		-	-	30	-	40
50	380	-	40	40	50		50	20	-	35	40

51	660	50	30	-	35		-	45	35	-	50

52	127	-	20	20	40		30	-	40	-	-
53	220	-	50	-	50		-	40	40	30	-

54	380	55	30	20	30		-	50	50	40	75

55	660	85	60	20	60		-	-	-	75	25
56	127	30	45	-	45		-	25	-	-	25

57	220	-	-	40	45		50	-	75	-	-

58	380	-	30	25	-		50	-	25	10	-
59	660	65	60	-	55		-	35	25	15	-

60	127	-	35	-	20		40	-	35	-	-

3.2 Методические указания к выполнению задания № 3

3.2.1 Основные понятия и соотношения для трехфазных цепей

Трѐхфазная цепь - это совокупность трех электрических цепей

переменного

тока, в которых действуют три синусоидальных ЭДС (напряжения) одинаковой час-

тоты и амплитуды, сдвинутых по фазе друг относительно друга на 120°,

создаваемых одним источником энергии (рисунок 3.2).

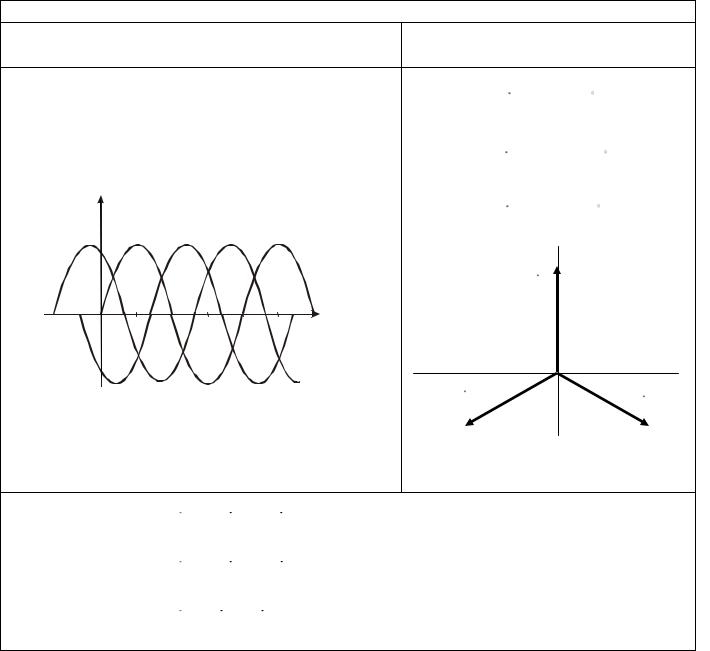

Трѐхфазная симметричная система напряжений

В мгновенной форме записи

В комплексной форме записи

sin( t)

U e

j 0

uB Um sin( t 120

)

sin( t 240) U

sin( t 120)

j 120

U e

u, B

U e j 120

прямое чередование фаз

обратное чередование фаз

Рисунок 3.2 – Трехфазная симметричная система напряжений

Трѐхфазная цепь включает себя источник трехфазного напряжения (генератор с тремя фазными обмотками), приемники (фазы нагрузки) и соединительные провода, которые называются линейными проводами или линией.

Основные схемы, по которым соединяют обмотки генератора и нагрузку в трехфазных цепях – звезда или треугольник.

Участок трехфазной цепи, по которому протекает одинаковый ток, называют

фазой. Каждая из трех обмоток генератора называется фазой генератора, каждая из трех нагрузок – фазой нагрузки. Напряжения на фазе генератора или нагрузки называются фазными напряжениями Uф, а токи, протекающими по ним –

фазными токами Iф.

Напряжение между фазами (между линейными проводами) называется

линейным напряжением Uл. Токи, текущие по линейным проводам называются

линейными токами Iл.

Трехфазная цепь и трехфазная нагрузка называются симметричными, если комплексные сопротивления всех фаз одинаковы.

3.2.2 Трехфазная цепь при соединении нагрузки звездой (звездой с нулевым проводом)

При соединении звездой концы трех обмоток генератора и трех нагрузок объе-

диняют в узлы, называемые нулевыми или нейтральными точками генератора (О)

и нагрузки (О′). Три фазы, в каждую из которых входит соответствующие обмотка генератора, линия и нагрузка обозначают латинскими буквами A, B, C (рисунок 3.3).

Провод, соединяющий нулевые точки генератора и нагрузки (О и О′)

называется нулевым или нейтральным проводом, ток в нем – током нулевого провода IN. Напряжение между нулевыми точками называется смещением нейтрали UО′О .!!!

Нулевой провод нужен для выравнивания фазных напряжений на нагрузке при несимметрии сопротивлений нагрузки.

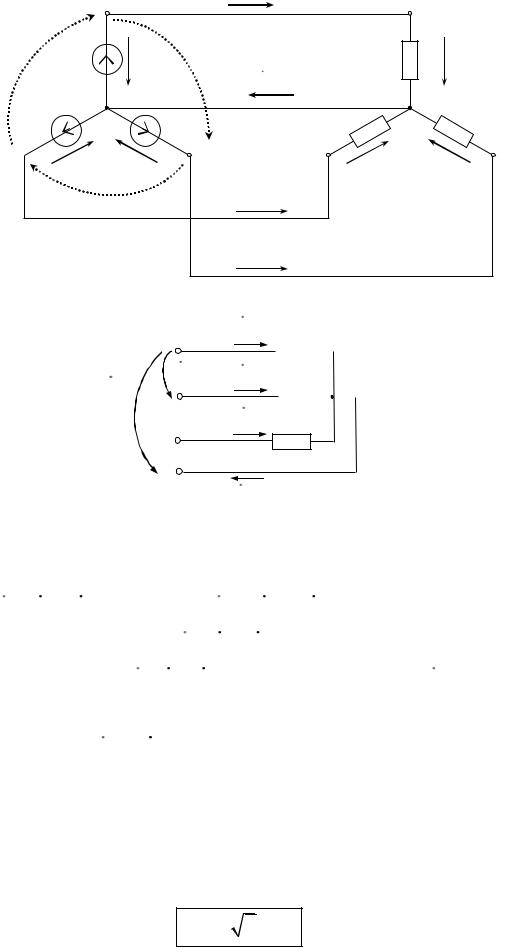

а) UCA


	A			I	A			a
	A							a


			U
			AB					ZA

EA	UA								Ua
						I	N
							N
	O							O′
								ZC	ZB
		E
			B

			B	с				b
U	C	U	B		U	c	U	b
	C		B			c		b

				I
				C

			U
			BC

				I
				B

б)

UФ

U Л B

I A

I B

Z	A
	A



Z	B
	B

O	'

I N

Рисунок 3.3 – Схема звезда – звезда (звезда – звезда с нулевым проводом)

На схемах рисунка 3.3 показаны:

– фазные

, U

и линейные

, U

CА напряжения генератора;

– фазные напряжения нагрузки

, U

;

– линейные (фазные) токи

, I

, ток нулевого провода

N .

Очевидно,

что

при

соединении

обмоток

генератора

звездой фазные и

линейные токи равны

, а фазные и линейные напряжения не равны друг

другу UЛ ≠ UФ .

Для симметричной системы напряжений (когда все три напряжения равны по амплитуде и сдвинуты по фазе друг относительно друга на 120°), связь между величинами линейного и фазного напряжения выражается формулой

UЛ 3UФ .
