Материал: Расчет и анализ линейных электрических цепей
Министерство науки и высшего образования Российской Федерации
Федеральное государственное бюджетное образовательное учреждение высшего образования
«Оренбургский государственный университет»
Кафедра автоматизированного электропривода, электромеханики и электротехники
Н.Ю.Ушакова, Л.В.Быковская
РАСЧЁТ И АНАЛИЗ ЛИНЕЙНЫХ ЭЛЕКТРИЧЕСКИХ ЦЕПЕЙ
Рекомендовано к изданию Редакционно-издательским советом федерального государственного бюджетного образовательного учреждения высшего образования «Оренбургский государственный университет» в качестве методических указаний для студентов, обучающихся по образовательным программам высшего образования по направлениям и специальностям подготовки, входящим в образовательную область «Инженерное дело, технологии и технические науки»
Оренбург
2019
1
УДК 621.3.01(07) ББК 31.21я7
У 93
Рецензент - кандидат технических наук, доцент В.М. Нелюбов
Ушакова, Н.Ю.
У93 Расчет и анализ линейных электрических цепей: методические указания к самостоятельной работе/ Н.Ю.Ушакова, Л.В.Быковская; Оренбургский гос. ун-т. – Оренбург: ОГУ, 2019. – 62 с.
Методические указания предназначены для самостоятельной работы студентов по дисциплине «Общая электротехника». Содержат задания к контрольным работам (расчетно-графическим заданиям), краткие теоретические сведения, пояснения и примеры расчетов по темам «Цепи постоянного тока», «Цепи однофазного синусоидального тока», «Трехфазные цепи». Могут быть использованы в других дисциплинах, предполагающих изучение раздела «Электротехника».
Предназначено для студентов всех форм обучения, обучающихся по образовательным программам высшего образования по направлениям бакалавриата и специальностям подготовки неэлектротехнического профиля, входящим в образовательную область «Инженерное дело, технологии и технические науки».
ББК 31.21я7
© Ушакова Н.Ю., Быковская Л.В., 2019
2
Содержание |
|
Введение ............................................................................................................................... |
4 |
1 Задание №1 «Расчет и анализ электрической цепи постоянного тока» ..................... |
5 |
1.1 Содержание задания .................................................................................................. |
5 |
1.2 Методические указания к выполнению задания №1 ........................................... |
12 |
1.2.1 Расчет токов по законам Кирхгофа, проверка баланса мощностей ............. |
12 |
1.2.2 Расчет токов методом контурных токов ........................................................ |
16 |
1.2.3 Расчет токов методом двух узлов ................................................................... |
20 |
1.2.4 Расчет входного сопротивления ..................................................................... |
22 |
1.2.5 Расчет показания вольтметра ........................................................................... |
23 |
1.2.6 Расчет и построение потенциальной диаграммы.......................................... |
23 |
2 Задание № 2 «Расчет и анализ электрической цепи синусоидального тока ............ |
27 |
2.1 Содержание задания ................................................................................................ |
27 |
2.2 Методические указания к выполнению задания №2 ........................................... |
32 |
2.2.1 Расчетные формулы и соотношения для цепей синусоидального тока .... |
32 |
2.2.2 Расчет токов по законам Кирхгофа. Балансы активных и реактивных |
|
мощностей ................................................................................................................... |
36 |
2.2.2 Расчет токов с помощью эквивалентных преобразований схемы ............... |
40 |
2.2.3 Построение векторной диаграммы токов в Mathcad ..................................... |
42 |
2.2.4 Определение показаний приборов................................................................... |
44 |
3 Задание № 3 «Расчет и анализ трехфазных цепей» .................................................... |
45 |
3.1 Содержание задания ................................................................................................ |
45 |
3.2 Методические указания к выполнению задания № 3 .......................................... |
48 |
3.2.1 Основные понятия и соотношения для трехфазных цепей........................... |
48 |
3.2.2 Трехфазная цепь при соединении нагрузки звездой (звездой с нулевым |
|
проводом) .................................................................................................................... |
49 |
3.2.2 Трехфазная цепь при соединении нагрузки треугольником......................... |
51 |
3.2.4 Расчетные формулы и векторные диаграммы для основных схем |
|
трехфазных цепей ..................................................................................................... |
533 |
3.2.5 Пример расчета трехфазной цепи................................................................. |
555 |
Заключение......................................................................................................................... |
61 |
Список использованных источников ............................................................................ |
622 |
3
Введение
Освоение дисциплины «Общая электротехника», направленной на освоение общепрофессиональных компетенций, невозможно без активной самостоятельной работы студентов. Изучив теоретические основы электротехники, методы теоретического и экспериментального исследования электрических цепей, студент обязательно должен научиться применять их на практике, уметь использовать их для выбора, эксплуатации, ремонта электротехнического оборудования в своей профессиональной области. Поэтому выполнение индивидуальных расчетных заданий по электротехнике является важнейшим элементом самостоятельной работы студента. Формат индивидуальных расчетных заданий указан в учебном плане направления подготовки и рабочей программе дисциплины: для студентов очной формы обучения – это расчетно-графические задания (РГЗ), для студентов заочной формы обучения – это контрольные работы (КР).
В методических указаниях приведены индивидуальные задания по трем темам дисциплины «Общая электротехника»:
-цепи постоянного тока;
-однофазные цепи синусоидального тока;
-трехфазные цепи.
Цель каждого задания – сформировать навыки применения изученных на лекциях и практических занятиях основных методов расчета линейных электрических цепей с сосредоточенными параметрами к конкретному виду цепи. При выполнении заданий студент должен продемонстрировать знание основных понятий и законов электротехники, алгоритмов расчета электрических цепей различными методами. Выполнение заданий предполагает грамотное использование при расчетах вычислительной техники и математической программы Mathcad или других аналогичных математических пакетов.
Тема и вариант задания назначается преподавателем. В методических указаниях приводятся краткие теоретические сведения по темам заданий, пояснения, а также примеры выполнения всех заданий с использованием системы
Mathcad.
4
1 Задание №1 «Расчет и анализ электрической цепи постоянного тока»
1.1 Содержание задания
Для приведенной в таблице 1.1 схемы электрической цепи, параметры которой указаны в таблице 1.2, выполнить следующее:
1)рассчитать токи ветвей по законам Кирхгофа;
2)проверить выполнение баланса мощностей;
3)рассчитать токи ветвей методом контурных токов;
4)рассчитать токи ветвей методом узловых потенциалов;
5)рассчитать входное сопротивление схемы Rвх относительно зажимов указанного в таблице 1.2 источника ЭДС;
6)определить показание вольтметра, подключенного параллельно к указанному в таблице 1.2 сопротивлению;
7)построить в масштабе потенциальную диаграмму для внешнего контура.

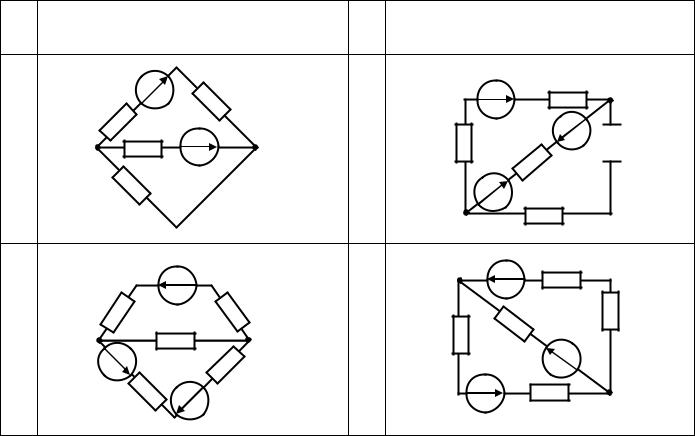

Таблица 1.1 – Схемы электрической цепи к заданию № 1
Номерсхемы
1
3
Схема электрической цепи
E1
R1
R4
R2 E2
R3
E3
|
E2 |
R2 |
R4 |
|
R3 |
E3 |
R1 |
|
|
R5 |
E1 |
Номерсхемы
2
4
Схема электрической цепи
E1
R4
R1
E2
E4 |
R2
R3 |
R5
E3
E4 R5
|
R3 |
R2 |
E3 |
R4
E2
R1
E1
5
