3.3. Использование операторных схем замещения

Операторные схемы замещения могут быть использованы для непосредственной записи операторных уравнений, причем не только на основе законов Кирхгофа, но, например, и по методу контурных токов.

Обратимся к схеме, приведенной на рис. 34.

Для изображений I11(p) и I22(p) контурных токов i11(t) и i22(t) система уравнений принимает вид:

Решение системы (281) для изображения I11(p):

I1(p) = I11(p), поэтому получаем результат, совпадающий с выражением (256). Процедура обратного преобразования сохраняется прежней.

В заключение следует отметить, что в основные соотношения операторного метода в качестве начальных условий входят только те значения на-

пряжения и тока для момента времени t 0+, которые подчинены правилам коммутации. Следовательно, здесь в отличие от классического метода не требуется решать системы алгебраических уравнений при t 0+, т. е. определять зависимые начальные условия.

70

4.ЗАДАНИЯ ДЛЯ САМОСТОЯТЕЛЬНОЙ РАБОТЫ

4.1.Вводные замечания

Вданном разделе содержится материал, необходимый для закрепления теоретических положений, изложенных в первых трех разделах настоящего учебного пособия. Экспериментальные исследования переходных процессов позволяют лучше понять физическую суть явлений, проверить справедливость правил (законов) коммутации. Перед выполнением расчетно-экспериментальной работы следует повторить вопросы теории, а при решении задач будут полезны численные примеры из второго и третьего разделов.

4.2.Расчетно-экспериментальная работа «Исследование и расчет переходных процессов в линейных электрических цепях»

4.2.1.Цель работы

1)Экспериментальное исследование переходных процессов в линейной электрической цепи.

2)Анализ экспериментальной кривой напряжения на конденсаторе.

3)Расчет токов и напряжений переходного режима в исследуемой элект-

рической цепи классическим и операторным методами.

4) Построение временной зависимости напряжения на емкости в пере-

ходном режиме.

5) Сравнение результатов опыта и расчета.

4.2.2. Описание лабораторной установки

Лабораторная установка (рис. 35) содержит:

1)источник постоянного регулируемого напряжения (ЭДС) Е (6 – 10 В);

2)вольтметр магнитоэлектрической системы V;

3)осциллограф (mu = 2 В/дел., mt = 5 мс/дел.);

4)поляризованное реле Р;

5)источник питания поляризованного реле uр;

6)исследуемую электрическую цепь, включающую в себя:

а) катушку с параметрами R, L (табл. 1);

б) магазины сопротивлений R1 – R3 (300 – 1500 Ом), R4 (10 – 30 Ом);

71

в) магазин емкостей С (1 – 6 мкФ);

г) контакты поляризованного реле 1 – 3.

Та блица 1

Параметры катушек

uр Р

–

Рис. 35. Электрическая схема эксперимента

Коммутация в исследуемой цепи (см. рис. 35) осуществляется поляризо-

ванным реле Р, питаемым от источника синусоидального напряжения up (рис. 36, а) частотой f = 25 – 35 Гц. В исходном положении (t < 0) замкнуты контакты реле 2-3; при t = 0 замыкаются контакты 1-3; при t = t1 = 0,5T = 0,5/f замыкаются контакты 2-3; при t = Т – контакты 1-3 (рис. 36, б, в).

Параметры элементов подобраны так, что за время t1=0,5T переходный процесс заканчивается (рис. 36, г).

72

up

а

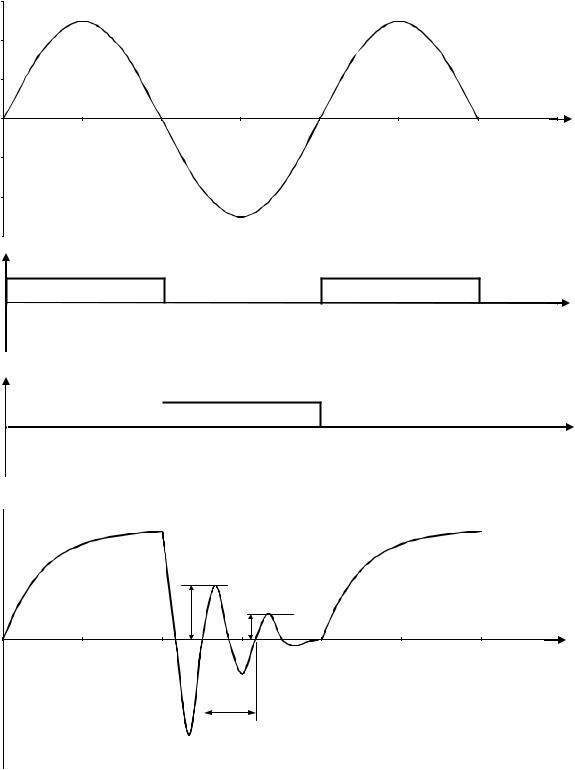

Рис. 36. Пример зависимостей uр(t) и uС(t) и соответствующей им смены состояния поляризованного реле

73

4.2.3.Опытная часть

1)Собрать заданную схему (рис. 37).

2)Установить на магазинах емкостей и сопротивлений рекомендуемые

значения С, R1 – R4.

3)Включить в сеть осциллограф, подать питание на поляризованное реле.

4)Зафиксировать в масштабах времени и напряжения кривую напряже-

ния на конденсаторе (в колебательном переходном процессе).

5) Рассчитать по экспериментальным данным частоту свободных колеба-

ний св и коэффициент затухания колебательного режима.

6) Исследовать влияние параметров схемы C, R на характер переходного

процесса, получить апериодический и граничный режимы.

4.2.4. Анализ экспериментальных кривых

Целью анализа кривой напряжения на конденсаторе, наблюдаемой в экс-

перименте на экране осциллографа, является определение параметров переход-

ного процесса. Например, для схемы на рис. 35 напряжение на конденсаторе в

Коэффициент затухания рассчитывается по отношению двух последую-

щих значений амплитуды свободных колебаний:

74
