Материал: Переходные процессы в ЛЭЦ 2014

Внимание! Если размещение файла нарушает Ваши авторские права, то обязательно сообщите нам

															Та блица 3
							Ответы к задаче 2

						Токи i(t), А; напряжение u(t), В
	Номер															Корни
	Номер	источник постоянного напряжения							источник синусоидального							Корни
	схемы			(тока)						напряжения (тока)						р1,2, с–1
		i1(0+)	i2(0+)	i3(0+)	uC(0+)		uL(0+)	i1(0+)		i2(0+)	i3(0+)	uC(0+)	uL(0+)
	1	2	3	4		5	6	7		8	9	10	11			12

	1	2,0	0,0	2,0		0	0	1,0		0,0	1,0	0	100	–103 j 103
	2	0,5	–0,5	–1,0		20	0	0,0		0,0	0,0	120	–100	–250 j 968

	3	0,4	–0,4	0,8		32	0	0,826		–0,169	0,995	39,8	–1,7	–200 j 283

90	4	0,0	–0,5	0,5		50	–	0,866		0,616	0,25	25	–	–191;			–1309

	5	1,0	1,0	1,5		100	150	0,5		0,5	2,0	50	200			–103
	6	2,0	–2,0	2,0		80	0	3,6		1,7	0,95	37,8	–5,7	–2000 j1000

	7	5,0	2,0	3,0		0	0	–2,5		–1,0	–1,5	0	60	–200 j 245

	8	2,0	–2,0	4,0		100	0	–1,2		2,0	–3,2	–80	80	–586; –3414

	9	4,0	4,0	–4,0		0	–100; – 400	1,21		–0,45	0,45	6	80; 51	–10	3	; (–1				3
														–10		; (–1			j) 10
	10	1,0	0,0	1,0		100	60	0,36		0,15	0,21	133,8	125,6	–306; –4894

	11	1,0	3,0	–4,0		300	0	–0,3		0	0,3	0	90			–2000

	12	1,2	0,0	1,2		0	–360	0,0		1,2	–1,2	120	480			–200

	13	2,5	0,5	2,0		50	0	5,0		–0,25	5,25	0	25	–300;				–400

	14	0,5	0,0	0,5		20	–10	–0,5		0,1	–0,6	–20	22	–200 j 678

						Та блица 4
	Исходные данные для решения задачи 3

Предпос-	Um,	,	R1,	R2,	L,		С,
ледняя	Um,	,	R1,	R2,	L,		С,
цифра	В	град	Ом	Ом	Гн		мкФ
шифра
1	200	80	10	15	0,10		700
2	150	70	12	18	0,08		500
3	170	60	11	14	0,07		600
4	190	50	13	9	0,11		450
5	140	40	15	8	0,12		650
6	180	–40	9	12	0,14		550
7	160	–54	8	11	0,13		750
8	210	–60	14	10	0,10		500
9	220	–70	16	13	0,09		450
0	130	–80	9	17	0,08		700

4.3.4.Задача 4. Расчет переходных процессов в цепях

сдвумя реактивными элементами

Схемы цепей приведены на рис. 48. Номер схемы определяется по пос-

ледней цифре шифра. Исходные данные приведены в табл. 5. Номер строки в таблицах определяется предпоследней цифрой шифра. В результате замыкания

(размыкания) ключа при t 0 возникает переходный процесс.

Требуется произвести следующие действия:

1) рассчитать классическим методом напряжение на емкости и токи всех ветвей в переходном процессе для приложенного постоянного напряжения U.

Построить зависимость тока в индуктивности от времени;

2)определитьлюбую из найденных величин операторным методом;

3)для приложенного переменного напряжения u U2 sin t опре-

делить ток в индуктивности в переходном режиме классическим методом и по-

строить его зависимость от времени.

Примечание: студенты заочного обучения выполняют задание толь-

ко п. 1.

R1 iL

uС

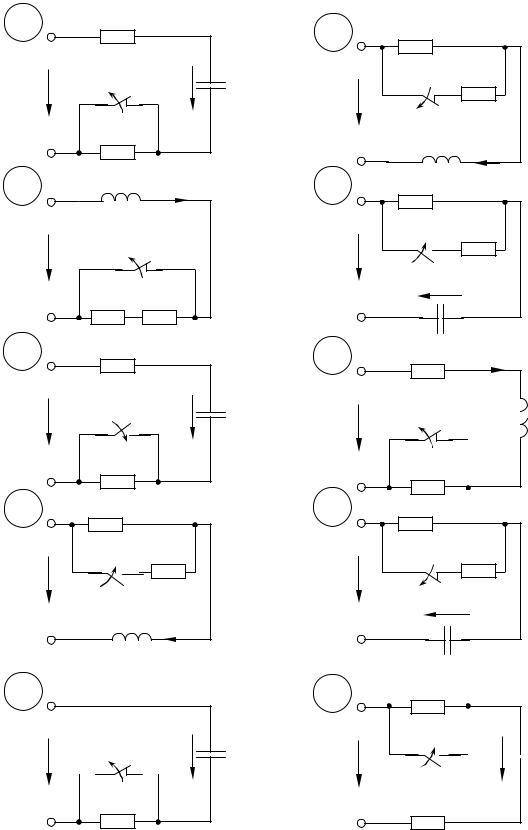

Рис. 47. Варианты схем к задаче 3

Та блица 5

Исходные данные для решения задачи 4
