Материал: Переходные процессы в ЛЭЦ 2014

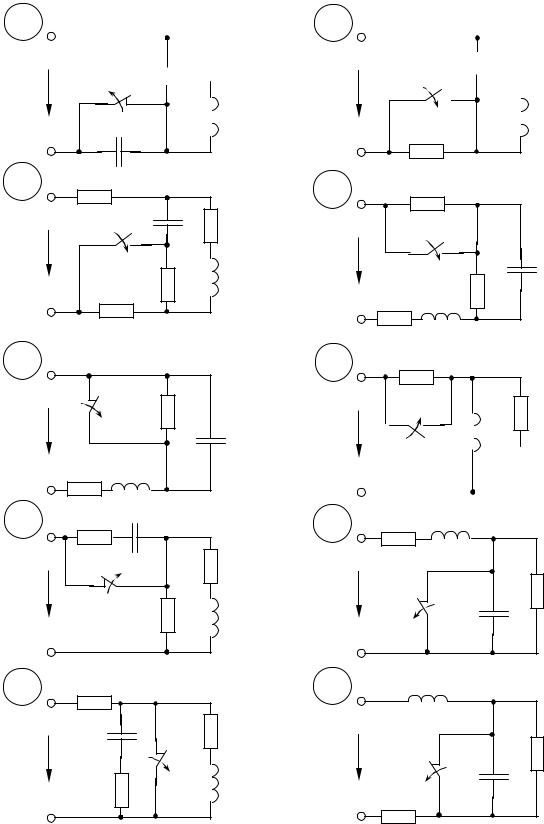

Рис. 48. Варианты схем к задаче 4

95

Библиографический список

1. Справочник по основам теоретической электротехники: Учебное посо-

бие / Под ред. Ю. А. Бычкова. СПб: Лань, 2012.

2. Теоретические основы электротехники. Интернет-тестирование базо-

вых знаний: Учебное пособие / Под ред.: А. П. Б утырин а, Н. В. К оров-

кина. СПб: Лань, 2012.

3. Бе сс онов Л. А. Теоретические основы электротехники. Электри-

ческие цепи: Учебник / Л. А. Бе сс онов. М.: Юрайт, 2014.

4. Теоретические основы электротехники: Учебник / К. С. Д е мирчя н,

Л. Р. Не йм а н и др. СПб: Питер, 2003. Т. 2.

5. К оровкин Н. В. Теоретические основы электротехники: Сборник задач / Н. В. К оровки н, Е. Е. Се лина, В. Л. Че чурин. СПб: Питер, 2004.

6. Ата б еков Г. И. Теоретические основы электротехники. Линейные электрические цепи: Учебник / Г. И. Ата бе ко в. М.: Энергия, 1978.

7. Попов В. П. Основы теории цепей: Учебник / В. П. Попов. М.:

Высшая школа, 1995.

8. Ше бес М. Р. Задачник по теории линейных электрических цепей:

Учебное пособие / М. Р. Шебе с. М.: Высшая школа, 1982.

9. Компьютерное моделирование в дисциплинах «Теоретические основы электротехники» и «Электротехника»: Учебное пособие / В. Н. За жирко,

А. Г. Зве ре в и др. / Омский гос. ун-т путей сообщения. Омск, 2006.

10. Д же фф р и Т. LabVIEW для всех / Т. Д жефф р и / М.: ДМК Пресс;

ПриборКомплект, 2005.

11. Комплект виртуальных измерительных приборов для учебных лаборато-

рий NI ELVIS II. Руководство пользователя: Пер. с англ. / Новосибирский гос.

техн. ун-т; Российский филиал корп. National Instruments. Новосибирск, 2008.

96

ПРИЛОЖЕНИЕ 1

СЛОЖЕНИЕ СИНУСОИДАЛЬНО ИЗМЕНЯЮЩИХСЯ ВЕЛИЧИН

При определении неизвестных токов и напряжений по законам Кирхгофа требуется складывать (вычитать) синусоидально изменяющиеся величины. Для этого целесообразно перейти к комплексным амплитудам, а затем, после сло-

жения, возвратиться к мгновенным значениям.

Прим е р.

i1 2,33 1,04e 417t sin 1350t 34,1 ; i2 2,33 0,607e 417t sin 1350t 72,9 ;

Найти i3 i1 i2.

i3 e 417t 1,04sin 1350t 34,1 0,607sin 1350t 72,9 .

Перейдем к комплексным амплитудам:

1,04sin 1350t 34,1 1,04e j34,1 ;

0,607sin 1350t 72,9 0,607 ej72,9 .

Просуммируем их и вернемся к мгновенному значению тока i3:

1,04e j34,1 0,607ej72,9 0,861 j0,583 0,179 j0,580

1,04 j0,003 1,04ej0 1,04sin 1350t 0 .

Витоге i3 1,04e 417t sin1350 t .

97

ПРИЛОЖЕНИЕ 2

ОПРЕДЕЛЕНИЕ ДЛИТЕЛЬНОСТИ ПЕРЕХОДНЫХ ПРОЦЕССОВ И ПОСТРОЕНИЕ ГРАФИКОВ НАПРЯЖЕНИЙ И ТОКОВ

Теоретически переходные процессы заканчиваются в бесконечности. Од-

нако практически новый установившийся режим наступает, когда свободная составляющая уменьшается до одного процента от своего максимального зна-

чения. Этому времени, которое можно считать длительностью переходного процесса tп.п, соответствует показатель степени свободной составляющей рt

(при действительных корнях) или t (при комплексных корнях), равный –5.

Таким образом,

Чем больше |p| или δ, тем меньше длительность переходного процесса.

Для построения свободной составляющей в случае апериодического (гра-

ничного) режима в пределах tп.п достаточно взять четыре – пять точек, напри-

мер, для t = τ, 2τ, 3τ, 4τ (за время τ свободная составляющая уменьшается в e 2,72 раз).

1 2

При колебательном режиме необходимо сопоставить Тсв fсв св и

tп.п, а также учесть, что для построения синусоиды необходимо взять не менее восьми точек на периоде, т. е. определить значения функции через промежутки

времени Тсв .

8

98

ПРИЛОЖЕНИЕ 3

ПРИМЕР РАСЧЕТА ЦЕПИ С ИСТОЧНИКОМ ПОСТОЯННОГО ТОКА ПРИ РАЗМЫКАНИИ КЛЮЧА

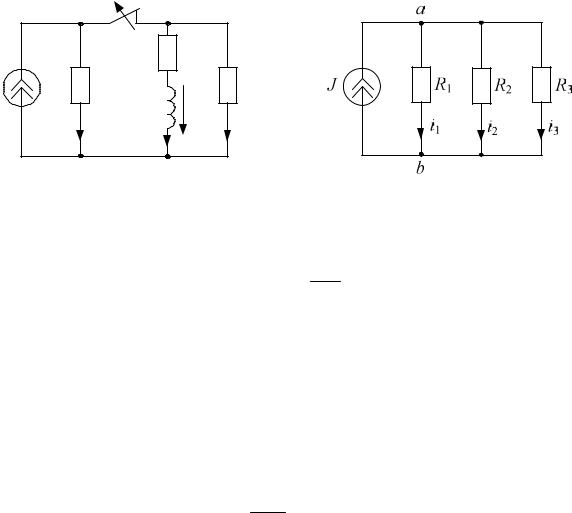

В цепи с источником постоянного тока J (рис. 49) требуется найти токи i1, i2, i3 и напряжение на индуктивности uL после размыкания ключа.

Исходные параметры: R1 = R2 = R3 = 100 Ом; L = 0,5 Гн; J = 6 А.

1) Рассматриваем установившийся процесс до коммутации. Найдем зна-

чение тока i2(0–), протекающего через индуктивность, так как только этот ток подчиняется правилу коммутации.

На постоянном токе индуктивность представляет собой участок с нуле-

вым напряжением. Поэтому расчетная схема до коммутации принимает вид,

изображенный на рис. 50.

где Rab и Gab – сопротивление и проводимость участка ab соответственно.

6

uab 0,03 200В.

99
