Материал: Методы регистрации частиц. Ускорители частиц

Пузырьковая камера - трековый детектор элементарных заряженных частиц, в котором трек (след) частицы образует цепочка пузырьков пара вдоль траектории её движения. Изобретена А. Глэзером в 1952 г. (Нобелевская премия 1960 г.). Принцип действия пузырьковой камеры напоминает принцип действия камеры Вильсона. В последней используется свойство перенасыщенного пара конденсироваться в мельчайшие капельки вдоль траектории заряженных частиц. В пузырьковой камере используется свойство чистой перегретой жидкости вскипать (образовывать пузырьки пара) вдоль пути пролёта заряженной частицы. Перегретая жидкость - это жидкость, нагретая до температуры большей температуры кипения для данных условий. Вскипание такой жидкости происходит при появлении центров парообразования, например, ионов. Таким образом, если в камере Вильсона заряженная частица инициирует на своём пути превращение пара в жидкость, то в пузырьковой камере, наоборот, заряженная частица вызывает превращение жидкости в пар.

а) б) в)

Рис. 15 - Пузырьковая камера: а - внешний вид, б - фотография события в камере, в - расшифровка события

Перегретое состояние достигается быстрым (5-20 мс) уменьшением внешнего давления. На несколько миллисекунд камера становится чувствительной и способна зарегистрировать заряженную частицу. После фотографирования треков давление поднимается до прежней величины, пузырьки “схлопываются” и камера вновь готова к работе. Цикл работы большой пузырьковой камеры ≈1 с (т. е. значительно меньше, чем у камеры Вильсона), что позволяет использовать её в экспериментах на импульсных ускорителях. Небольшие пузырьковые камеры могут работать в значительно более быстром режиме - 10-100 расширений в секунду. Моменты возникновения фазы чувствительности пузырьковой камеры синхронизуют с моментами попадания в камеру частиц от ускорителя.

Важным преимуществом пузырьковой камеры по сравнению с камерой Вильсона и диффузионной камерой является то, что в качестве рабочей среды в ней используется жидкость (жидкие водород, гелий, неон, ксенон, фреон, пропан и их смеси). Эти жидкости, являясь одновременно мишенью и детектирующей средой, обладают на 2-3 порядка большей плотностью, чем газы, что многократно увеличивает вероятность появления в них событий, достойных изучения, и позволяют целиком “уместить” в своём объёме треки высокоэнергичных частиц.

Пузырьковые камеры могут достигать очень больших размеров (до 40 м3). Их, как и камеры Вильсона, помещают в магнитное поле. Пространственное разрешение пузырьковых камер ≈ 0.1 мм.

Недостатком пузырьковой камеры является то, что её невозможно (в отличие от камеры Вильсона) быстро “включить” по сигналам внешних детекторов, осуществляющих предварительный отбор событий, так как жидкость слишком инерционна и не поддается очень быстрому (за время ≈ 1 мкс) расширению. Поэтому пузырьковые камеры, будучи синхронизованы с работой ускорителя, регистрируют все события, инициируемые в камере пучком частиц. Значительная часть этих событий не представляет интереса.

Рис. 16 - Аннигиляция антипротона. Антипротон (синий) влетает в пузырьковую камеру снизу и попадает в протон. В результате аннигиляции образуется 4 π+ (красный) и 5 π- (зеленый), желтый трек - мюон, который образовался в результате распада π-мезона

Искровая камера.

Искровая камера - трековый детектор заряженных частиц, в котором трек (след) частицы образует цепочка искровых электрических разрядов вдоль траектории её движения.

Искровая камера (рис. 16) обычно представляет собой систему параллельных металлических электродов, пространство между которыми заполнено инертным газом. Расстояние между пластинами от 1-2 см до 10 см. Широко используются проволочные искровые камеры, электроды которых состоят из множества параллельных проволочек. Внешние управляющие счётчики фиксируют факт попадания заряженной частицы в искровую камеру и инициируют подачу на её электроды короткого (10 - 100 нс) высоковольтного импульса чередующейся полярности так, что между двумя соседними электродами появляется разность потенциалов ≈10 кВ. В местах прохождения заряженной частицы между пластинами за счёт ионизации ею атомов среды возникают свободные носители зарядов (электроны, ионы), что вызывает искровой пробой (разряд). Разрядные искры строго локализованы. Они возникают там, где появляются свободные заряды, и поэтому воспроизводят траекторию движения частицы через камеру. Отдельные искровые разряды, направлены вдоль электрического поля (перпендикулярно электродам). Совокупность этих последовательных разрядов формирует трек частицы. Этот трек может быть зафиксирован либо оптическими методами (например, сфотографирован), либо электронными. Пространственное разрешение обычной искровой камеры ≈0.3 мм. Частота срабатывания 10 - 100 Гц. Искровые камеры могут иметь размеры порядка нескольких метров.

а) б) в)

Рис. 17 - а. - к принципу работы искровой камеры. Управляющие счётчики включены в схему совпадений, б. - внешний вид двухсекционной искровой камеры, в. - распад пиона в искровой камере

В настоящее время более широкое распространение получила стримерная камера (изобретена в 1963 г. Г.Е. Чиковани и Б.А. Долгошеиным), которую можно считать разновидностью искровой камеры. Она также является управляемым импульсным газоразрядным детектором, в котором разряд обрывается на более ранней стадии, не успевая перейти в искру. Для этого на две параллельные плоские металлические пластины, отстоящие друг от друга на десятки сантиметров (обычные размеры стримерной камеры 1×0.5×0.5 м3), подаётся очень короткий (< 20 нс) высоковольтный импульс, создающий напряжённость электрического поля до 50 кВ/см. Использование столь короткого импульса обеспечивает прекращение разряда на доискровой (стримерной) стадии. Стримеры - это узкие направленные вдоль поля светящиеся каналы ионизованного газа длиной до нескольких миллиметров, возникающие в предпробойной стадии искрового разряда. Стримеры вырастают в сильном электрическом поле в местах ионизации, созданной заряженной частицей. Совокупность стримеров вдоль пути пролёта частицы формирует её трек. Треки обычно фотографируют. По качеству изображения эти треки несколько уступают тем, которые получают в пузырьковых камерах. Типичное пространственное разрешение стримерной камеры 0.2-0.3 мм. Стримерные камеры часто используют совместно с магнитным полем. В них, в отличие от искровых камер, хорошо воспроизводятся треки в любых направлениях.

Многопроволочная пропорциональная камера.

Многопроволочная пропорциональная камера (МПК) представляет собой систему многих тонких (≈10 мкм) параллельных проволочек, расположенных в одной плоскости и являющихся анодами, которые находятся в газовом объёме между двумя плоскими параллельными друг другу и аноду катодами (сплошными или проволочными). В типичном случае анодные проволочки удалены друг от друга на 2 мм и от катодов на расстоянии 8 мм. Разность потенциалов между анодом и катодом несколько кВ. Такие параметры МПК обеспечивают газовое усиление 104-105 и пропорциональность амплитуды сигнала энергии, оставленной частицей в объёме газа. Таким образом, МПК это, по существу, система размноженных пропорциональных счётчиков.

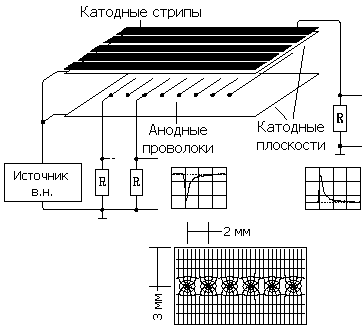

Рис. 18 - Устройство МПК

При прохождении заряженной частицы через МПК образовавшиеся вдоль следа частицы свободные электроны дают начало лавинам, приходящим на анодные проволочки ближайшие к этим первичным электронам. Электроника регистрирует сигнал с каждой проволочки. Таким образом, приходящие сигналы указывают положение (координаты) частицы в МПК. Для того, чтобы получить трёхмерные координаты частицы в большом объёме, используются системы из десятков МПК площадью до 10 м2, располагающихся параллельно одна за другой, с общим числом проволочек несколько десятков тысяч, причём проволочки двух соседних МПК натянуты взаимно перпендикулярно. Типичное пространственное разрешение современной МПК 0.05-0.3 мм. Временнoе разрешение несколько наносекунд. Энергетическое разрешение пропорциональной камеры ≈10%. МПК применяют главным образом в исследованиях элементарных частиц на ускорителях высоких энергий. МПК были разработаны Г. Чарпаком в ЦЕРНе в 1968 г., что было отмечено Нобелевской премией 1992 г.

Дрейфовая камера.

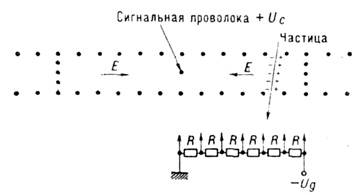

Рис. 19 - Дрейфовая камера                             Рис. 20 - Схема

Дрейфовая камера является координатным детектором. Это проволочный газонаполненный ионизационный детектор (как и пропорциональная камера), в котором координата частицы определяется по времени дрейфа электронов в газе от места ионизации (пролёта частицы) до сигнальных анодных проволочек. Расстояние между проволочками обычно несколько сантиметров. В отличие от пропорциональной камеры в дрейфовой камере создаётся однородное электрическое поле. Оно включается по стартовым сигналам внешних детекторов (чаще всего сцинтилляционных счётчиков), фиксирующих пролёт частицы через камеру. Далее появившиеся в объёме камеры свободные электроны дрейфуют в однородном и постоянном поле к ближайшим проволочкам. Напряжённость поля в дрейфовом промежутке ≈1 кВ/см. В непосредственной близости от анодных проволочек происходит образование лавин (газовое усиление достигает 106) и по времени задержки прихода лавин на анодные проволочки относительно стартового сигнала определяются координаты частицы. Пространственное разрешение дрейфовой камеры порядка 0.1-0.2 мм, временнoе - наносекунды.

Дрейфовые камеры могут быть плоскими, цилиндрическими и сферическими, Плоские дрейфовые камеры больших размеров используются в экспериментах на ускорителях высоких энергий. Так в ЦЕРНе разработана дрейфовая камера размером 2х4х5 м3.

Микростриповые детекторы.

Для очень точного определения координат частиц используют полупроводниковые микростриповые детекторы. Они представляют собой пластины монокристалла кремния, на одну из поверхностей которых наносятся тонкие электроды (стрипы), отстоящие друг от друга на расстоянии ≈20 мкм, а другая покрывается металлическим слоем. На электроды подается напряжение несколько вольт. Электронно-дырочные пары, образованные пролетающей заряженной частицей в кристалле, двигаются к ближайшим электродам и регистрируются в виде импульсов тока. Пространственное разрешение микростриповых детекторов уступает только ядерным эмульсиям и достигает 10 мкм.

Временнoе разрешение - 10-8 с.

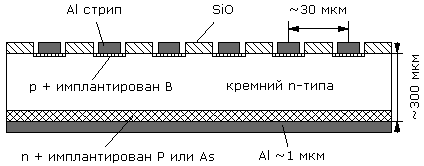

Рис. 21 - Устройство кремниевого микрострипового детектора

1.7 Калориметры

Калориметры предназначены главным образом для измерения полной энергии высокоэнергичных (в том числе и нейтральных) частиц. Детекторы с газовой и жидкой рабочей средой не удобны для этой цели, так как имеют низкую плотность, компенсация которой требует слишком больших объёмов. Однородные твёрдотельные детекторы (сцинтилляторы, полупроводники и др.) также невозможно изготовить таких размеров, чтобы обеспечить полное поглощение энергии релятивистских и слабоионизующих частиц. Проблема решается использованием “сэндвичей”, состоящих из чередующихся слоёв поглощающих и детектирующих сред. В качестве поглотителей могут быть взяты такие плотные и сильно поглощающие материалы как железо и свинец. В качестве детекторов - твёрдые сцинтилляторы или свинцовые стёкла, эффективно генерирующие черенковское излучение. Частица, попадая в такой твёрдотельный сэндвич, создаёт быстро размножающийся по мере продвижения вглубь каскад (ливень) вторичных частиц. Энергия первичной частицы трансформируется в энергии частиц каскада, а также в возбуждение и ионизацию среды. Если обеспечить размеры калориметра достаточные для остановки и поглощения всех вторичных частиц, то задача будет решена сбором и суммированием всех сигналов с детектирующих слоёв. Калориметры делятся на два класса - электромагнитные и адронные.

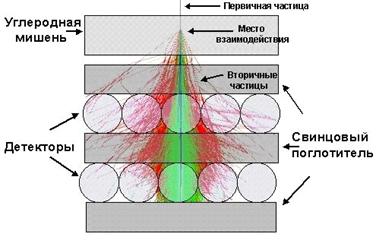

Рис. 22 - Один из видов калориметра - устройства, позволяющего регистрировать космические лучи высокой энергии

Прибор состоит из углеродной мишени, в которой происходит генерация вторичных частиц - нейтральных пионов, которые, распадаясь, формируют поток фотонов. Они регистрируются слоями детекторов, расположенных между поглотителями и свинца под мишенью. Измеряя количество вторичных частиц, можно определить энергию первичной. Чем больше слоёв детекторов, тем точнее измеряемая энергия.

Электромагнитные калориметры служат для измерения энергии электронов, позитронов и фотонов с энергией больше 100 МэВ (они пригодны и для регистрации мюонов). Каскад вторичных частиц развивается за счёт генерации тормозного излучения и рождения электрон-позитронных пар. Толщина электромагнитного калориметра - десятки сантиметров.

В адронных калориметрах первичный адрон производит главным образом вторичные адроны в реакциях неупругого взаимодействия. Адронные ливни имеют бoльшие размеры, чем электромагнитные (соответственно толщина адронного калориметра может достигать нескольких метров), и подвержены значительно бoльшим флуктуациям в числе и типе вторичных частиц. Кроме того, лишь небольшая доля энергии первичного адрона остаётся в детектирующем материале калориметра. В этой связи энергетическое разрешение адронных калориметров в десятки раз хуже электромагнитных. Энергетическое разрешение калориметров ∆Е/Е пропорционально E-1/2, т. е. улучшается с ростом энергии. При энергии частицы 100 ГэВ оно составляет доли процента для электромагнитного калориметра и проценты для адронного. Временнoе разрешение калориметра определяется “быстродействием” его детектирующей среды.

1.8 Детекторы для гамма-спектрометрии

Обычно гамма-излучение связано с предшествующими ему альфа- или бeта-распадами изотопов образца. Бета-, а тем более альфа-частицы обычно поглощаются, не доходя до чувствительных области детекторов.

В детекторах энергии и интенсивности гамма-квантов определяются не непосредственно, а с помощью вторичных заряженных частиц (электронов и позитронов), которые возникают в результате взаимодействия детектируемых гамма-квантов с веществом детектора.

Когда гамма-квант попадает в детектор, заряженные частицы образуются в результате трех процессов: фотоэффекта, эффекта Комптона и образования электрон-позитронных пар. Фотоэффект пропорционален 5, эффект Комптона

В результате фотоэффекта выбитый из атома электрон приобретает энергию

,

где γ - энергия гамма-кванта, b - энергия связи электрона и r - энергия ядра отдачи, которой можно пренебречь. Фотоэффект сопровождается характеристическим рентгеновским излучением или эмиссией оже-электронов. Характеристическое рентгеновское излучение в свою очередь вызывает фотоэффект. Образующиеся в результате всех этих процессов электроны возникают практически одновременно, они чаще всего поглощаются в детекторе и сигналы от них суммируются. Таким образом практически вся энергия гамма-кванта передается электронам.

.

В функции отклика детектора фотоэффекту соответствует пик - фотопик.
