Материал: Методы регистрации частиц. Ускорители частиц

Зависимость угла излучения θ от β (1) позволяет, определяя этот угол, найти скорость и энергию частицы. С помощью черенковского детектора можно регистрировать частицы с энергиями вплоть до 100 ГэВ.

Черенковский счетчик позволяет эффективно выделять высокоэнергичные релятивистские частицы на уровне большого фона малоэнергичных частиц.

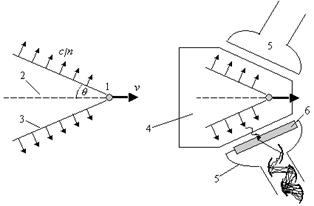

Рис. 5 - Схема черенковского счётчика: слева - конус черенковского излучения, справа - устройство счётчика. 1 - частица, 2 - траектория частицы, 3 - фронт волны, 4 - радиатор, 5 - ФЭУ (показано развитие лавины вторичных электронов, вызванное фотоэлектроном), 6 - фотокатод

1.3 Детектор переходного излучения

Рис. 6 - Схема детектора переходного излучения

Переходное излучение, возникающее при пересечении частицей границы раздела двух сред. Величина угла на рисунке сильно преувеличена.

Этот детектор регистрирует заряженные частицы большой энергии по, так называемому, переходному излучению, испускаемому ими при пересечении (переходе) границы раздела сред с различными диэлектрическими проницаемостями (т. е. здесь излучает сама частица, а не среда).

Интенсивность переходного излучения пропорциональна квадрату заряда частицы и (при больших энергиях) её релятивистскому фактору

,

т. е. интенсивность переходного излучения высокоэнергичной частицы пропорциональна её энергии . Основная часть переходного излучения расположена в рентгеновском диапазоне частот. Излучение сосредоточено внутри конуса с углом  относительно направления движения частицы. Эти свойства переходного излучения позволяют использовать его для определения массы и заряда частиц при очень больших энергиях (>100 ГэВ), когда другие методы неприменимы или недостаточно эффективны. При одной и той же энергии легкие частицы, у которых релятивистский фактор велик, производят гораздо более интенсивное переходное излучение, чем тяжелые, имеющие относительно малый релятивистский фактор. Большая разница в массах позволяет, например, различать электроны от пионов в диапазоне энергий от 0.5 ГэВ до 200 ГэВ.

Так как вероятность испускания фотона переходного излучения при однократном пересечении границы сред мала (≈1/100), то используют слоистые или пористые радиаторы с низким атомным номером и большим числом границ раздела (до нескольких сот). Для регистрации переходного излучения чаще всего используют пропорциональные и дрейфовые камеры, а также сцинтилляционные и полупроводниковые детекторы. Идентификация частиц основана на различии в ионизации, которую производят например в пропорциональной камере первичный адрон и суммарной ионизацией производимой переходным излучением и первичным электроном.

1.4 Детекторы ионизационного типа

К рабочей среде этих детекторов прикладывается электрическое поле. При ионизации среды заряженной частицей возникает кратковременный электрический ток, регистрируемый соответствующей электроникой. Сама детектирующая среда может быть газообразной, жидкой или твердой.

Наиболее обширную группу детекторов этого типа образуют газонаполненные детекторы. Простейшим из них является ионизационная камера. Она представляет собой систему двух электродов в объеме, заполненном инертным газом (чаще всего аргоном и неоном). Если частица полностью останавливается в объёме камеры, то по величине собранного заряда (количеству электронов, пришедших на анод) легко определить энергию частицы.

Недостатком ионизационной камеры являются очень низкие токи. Этот недостаток ионизационной камеры преодолевается в ионизационных детекторах с газовым усилением. Газовое усиление это увеличение количества свободных зарядов в объёме детектора за счёт того, что первичные электроны на своём пути к аноду в больших электрических полях приобретают энергию достаточную для ударной ионизации нейтральных атомов рабочей среды детектора. Такой режим работы отвечает пропорциональному счётчику (камере). Пропорциональный счётчик способен выполнять функции спектрометра, как и ионизационная камера. Если ещё больше увеличить разность потенциалов между анодом и катодом и довести коэффициент газового усиления до 104-105, то начинает нарушаться пропорциональность между потерянной частицей в детекторе энергией и величиной импульса тока. Прибор переходит в режим ограниченной пропорциональности и уже не может быть использован как спектрометр, а лишь как счётчик частиц.

При дальнейшем увеличении напряжённости электрического поля (и газового усиления) счётчик переходит в такой режим работы, когда достаточно появления в его объёме одного электрона, чтобы он запустил столь мощный лавинообразный процесс, который способен ионизовать всю область вблизи нити-анода. При этом импульс тока достигает предельного значения (насыщается) и не зависит от первичной ионизации. Счётчик, работающий подобным образом, называется счётчиком Гейгера-Мюллера.

Если разность потенциалов между анодом и катодом в газонаполненном счетчике превысит некоторое критическое значение, то появление в его объёме свободных носителей зарядов вызовет искровой пробой (разряд). При этом амплитуда электрического сигнала с такого счётчика (называемого искровым) может достигать сотен вольт.

Газонаполненные детекторы имеют два недостатка. Во-первых, плотность газа низка и энергия, теряемая частицей в объёме детектора мала, что не позволяет эффективно регистрировать высокоэнергичные и слабоионизующие частицы. Во-вторых, энергия, необходимая для рождения пары электрон-ион в газе велика (30-40 эВ), что увеличивает относительные флуктуации числа зарядов и ухудшает энергетическое разрешение.

Газонаполненные детекторы.

Газонаполненные детекторы (счетчики) благодаря хорошей чувствительности к излучениям разных видов, относительной простоте и дешевизне являются широко распространенными приборами регистрации излучений. Такой детектор представляет собой наполненную газом оболочку, в объем которой введены два или три электрода.

В газонаполненных детекторах для регистрации частиц используется ионизация газа. Под действием приложенного напряжения образовавшиеся в результате электроны (ионы) собираются на электродах.

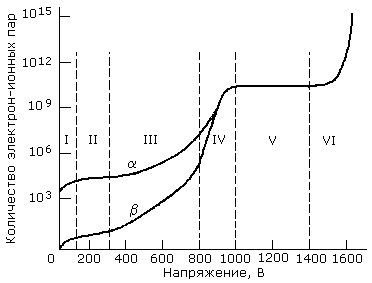

Рис. 7 - Зависимость количества регистрируемых электрон-ионных пар от приложенного напряжения для альфа- и бета-частиц

Кривая для альфа-частиц лежит выше кривой для бета-частиц, т.к. альфа-частицы создают большую начальную ионизацию, чем бета-частицы. Альфа-частицы образуют больше электрон-ионных пар, так как имеют намного большую массу, чем бета-частицы. Каждую кривую можно разделить на характерные области. В области I происходят два конкурирующих процесса: собирание зарядов на электродах и рекомбинация ионов в газовом объеме. При увеличении поля скорость ионов увеличивается, что уменьшает вероятность рекомбинации, растет количество собранных зарядов и, соответственно, амплитуда сигналов. Эта область называется областью рекомбинации и для детектирования не используется.

При дальнейшем увеличении напряжения амплитуда сигнала достигает насыщения и практически перестает расти с ростом приложенного напряжения. На участке II практически все заряды, образованные в детекторе, собираются на электродах. Этот участок кривой называют областью насыщения. Именно в этой области работают ионизационные камеры.

По мере дальнейшего повышения напряжения детектор начинает работать в пропорциональной области (III). Электроны, образованные в результате первичной ионизации, приобретают достаточную энергию, чтобы в свою очередь вызвать ионизация атомов или молекул газа. Происходит так называемое газовое усиление. Коэффициент газового усиления варьируется от 103 до 104. Область называется пропорциональной, т.к. коэффициент газового усиления пропорционален приложенному напряжению. Это область работы пропорциональных счетчиков (камер).

При дальнейшем повышении напряжения коэффициент газового усиления перестает линейно зависеть от напряжения. Это область оганиченной пропорциональности (IV).

Наконец, на участке V газовое усиление возрастает настолько, что собираемый заряд не зависит от первичной ионизации. Это так называемая область Гейгера - Мюллера. Однако разряд, как и в предыдущих областях, остается вынужденным, т. е. начинается после прохождения ионизирующей частицы. Это область работы счетчиков Гейгера-Мюллера.

Дальнейшее увеличение напряжения приводит к непрерывному разряду (область VI), поэтому эта область для регистрации частиц не используется.

Ионизационная камера

Ионизационная камера - простейший газонаполненный детектор. Она представляет собой систему из двух или трёх электродов в объеме, заполненном газом (He+Ar, Ar+C2H2, Ne). Ионизационная камера может быть выполнена в виде плоского или цилиндрического конденсатора. Величина прикладываемого напряжения (обычно сотни вольт) подбирается так, чтобы образованные в камере при пролёте заряженной частицы свободные заряды максимально быстро, не успев рекомбинировать, достигали электродов.

Ионизационные камеры бывают интегрирующие и импульсные. В интегрирующих камерах при больших потоках частиц импульсы сливаются и регистрируется ток пропорциональный среднему энерговыделению

Рис. 8 - Схема ионизационной камеры

В импульсных камерах регистрируются отдельные импульсы от каждой ионизирующей частицы. Импульсные камеры обычно трехэлектродные. Рабочим объемом служит пространство между катодом и сеткой. Образовавшиеся в результате ионизации электроны под действием поля Eкс двигаются по направлению к сетке, проходят ее под действием поля Eса > Eкс и собираются на аноде. Более подвижные электроны собираются за время ≈10-6 с. Положительные ионы, время сбора которых на три порядка больше за это время остаются практически на месте. Сетка экранирует анод от индукционного воздействия положительных ионов.

Временнoе разрешение ионизационной камеры определяется временем сбора зарядов. Таким образом, при регистрации импульса тока от электронов временнoе разрешение ионизационной камеры будет достигать 10-6 с.

Если частица полностью останавливается в объёме камеры, то по величине собранного заряда (количеству электронов, пришедших на анод) легко определить энергию частицы. Эта энергия равна произведению числа электронов n на среднюю энергию ε, необходимую на образование частицей одной пары электрон-ион (для газа ε≈ 30-40 эВ).

Пропорциональный счётчик.

Недостатком ионизационной камеры являются очень низкие токи. Этот недостаток ионизационной камеры преодолевается в ионизационных детекторах с газовым усилением. Это позволяет регистрировать частицы с энергией < 10 кэВ, в то время как сигналы от частиц таких энергий в ионизационных камерах "тонут" в шумах усилителя.

Газовое усиление это увеличение количества свободных зарядов в объёме детектора за счёт того, что первичные электроны на своём пути к аноду в больших электрических полях приобретают энергию достаточную для ударной ионизации нейтральных атомов рабочей среды детектора. Возникшие при этом новые электроны в свою очередь успевают приобрести энергию достаточную для ионизации ударом. Таким образом, к аноду будет двигаться нарастающая электронная лавина. Это “самоусиление” электронного тока (коэффициент газового усиления) может достигать 103-104. Такой режим работы отвечает пропорциональному счётчику (камере). В названии отражено то, что в этом приборе амплитуда импульса тока (или полный собранный заряд) остаётся пропорциональной энергии, затраченной заряженной частицей на первичную ионизацию среды детектора. Таким образом, пропорциональный счётчик способен выполнять функции спектрометра, как и ионизационная камера. Энергетическое разрешение пропорциональных счетчиков лучше, чем у сцинтилляционных, но хуже, чем у полупроводниковых.

Конструктивно пропорциональный счётчик обычно изготавливают в форме цилиндрического конденсатора с анодом в виде тонкой металлической нити по оси цилиндра (рис.9), что обеспечивает вблизи анода напряженность электрического поля значительно бoльшую, чем в остальной области детектора. При разности потенциалов между анодом и катодом 1000 вольт напряжённость поля вблизи нити-анода может достигать 40 000 вольт/см., в то время как у катода она равна сотням в/см.

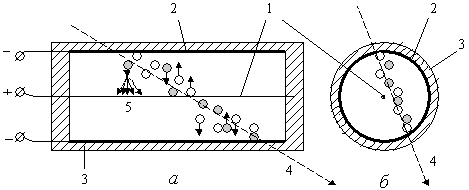

Рис. 9 - Схема пропорционального счётчика в продольном (а) и поперечном (б) разрезах (аналогично устроен счетчик Гейгера и цилиндрическая ионизационная камера): 1 - нить-анод, 2 - цилиндрический катод, 3 - изолятор, 4 - траектория заряженной частицы, 5 - электронная лавина

Электроны и ионы, созданные частицей в результате первичной ионизации атомов инертного газа, показаны соответственно темными и белыми кружочками.

Если ещё больше увеличить разность потенциалов между анодом и катодом и увеличить коэффициент газового усиления до значений >104, то начинает нарушаться пропорциональность между потерянной частицей в детекторе энергией и величиной импульса тока. Прибор переходит в режим ограниченной пропорциональности и уже не может быть использован как спектрометр, а лишь как счётчик частиц.

Временнoе разрешение пропорционального счетчика может достигать 10-7с.

Пропорциональные счетчики используются для регистрации альфа-, бета-частиц, протонов, гамма-квантов и нейтронов. Пропорциональные счетчики чаще всего заполняют гелием или аргоном. При регистрации заряженных частиц и гамма-квантов для того, чтобы избежать потерь энергии частицами до регистрации используют тонкие входные окна. Иногда источник помещают в объём счетчика. Эффективность регистрации для мягких гамма-квантов с энергией < 20 кэВ > 80%. Для повышения эффективности регистрации более энергетичных гамма-квантов используют ксенон. При регистрации нейтронов пропорциональные счетчики заполняются газами 3He или 10BF3. Используются реакции

n + 3He 3H + 1H + 0.764 МэВ+ 10B 7Li* + 4He7Li + 4He + γ(0.48 МэВ) +2.3 МэВ (93%)

n + 10B 7Li + 4He + 2.8 МэВ (7%).

Нейтроны регистрируются с помощью заряженных частиц, возникающих в результате этих реакций и вызывающих ионизацию в счетчике.чётчик Гейгера-Мюллера.

Рис. 10 - Схема счетчика Гейгера

чётчик Гейгера (или счётчик Гейгера-Мюллера) - газонаполненный счётчик заряженных элементарных частиц, электрический сигнал с которого усилен за счёт вторичной ионизации газового объёма счётчика и не зависит от энергии, оставленной частицей в этом объёме. Изобретён в 1908 г. Х. Гейгером и Э. Резерфордом, позднее усовершенствован Гейгером и В. Мюллером.

Конструктивно счётчик Гейгера устроен также как пропорциональный счётчик, т.е. представляет собой цилиндрический конденсатор, заполненный инертным газом. К внутреннему электроду (тонкой металлической нити) приложен положительный потенциал, к внешнему - отрицательный. Функционально счётчик Гейгера также в основном повторяет пропорциональный счётчик, но отличается от последнего тем, что за счёт более высокой разности потенциалов на электродах работает в таком режиме, когда достаточно появления в объёме детектора одного электрона, чтобы развился мощный лавинообразный процесс, обусловленный вторичной ионизацией (газовое усиление), который способен ионизовать всю область вблизи нити-анода. При этом импульс тока достигает предельного значения (насыщается) и не зависит от первичной ионизации. По существу, при попадании в счетчик Гейгера частицы в нём вспыхивает (зажигается) самостоятельный газовый разряд. При этом коэффициент газового усиления может достигать 1010, а величина импульса десятков вольт.
