9.3. Задание по созданию чертежей деталей и сборок

•Завершить оформление сборочного чертежа и спецификации.

•Выполнить трехмерные модели и ассоциативные чертежи корпуса 1 и крышки 3. В каждом ассоциативном чертеже расположить аксонометрию с вырезом одной четверти детали.

•Выполнить по ГОСТ 2.317—69 аксонометрическое изображение с вырезом одной четверти шпилечного соединения деталей 1 и 3.

9.4. Данные для заполнения раздела «Стандартные изделия»

Описание насоса. Насос – машина, преобразующая механическую энергию двигателя в механическую энергию состояния жидкости с целью ее подъема, перемещения или получения сжатых газов. В плунжерном насосе перемещение жидкости осуществляется благодаря периодическому изменению объема рабочей полости насоса.

Насос состоит из корпуса 1, к которому крепится при помощи шпилек 20, шайб и гаек крышка 3. В крышке 3 установлен плунжер 2, отжимаемый пружиной 10. Фланец 6 прикреплен к фланцу корпуса болтами 14, шайбами и гайками. Во фланце корпуса установлен всасывающий клапан, представляющий втулку 8, шарик 21

96

и пружину 9. С нижней стороны корпуса прикреплен фланец 13 при помощи винтов 15. В нижней части корпуса в цилиндрической расточке расположен клапан нагнетательный (шарик, пружина и втулка 11).

Возвратно-поступательное движение плунжера 2 осуществляется от эксцентрика, соприкасающегося со сферической поверхностью плунжера. При движении плунжера влево в полости корпуса образуется разрежение, и масло из емкости засасывается через фланец 6. При этом шарик 21 всасывающего клапана перемещается вниз, сжимая пружину 9. При движении плунжера вправо увеличивается давление масла в полости корпуса, верхний шарик прижимается к втулке 8 всасывающего клапана и препятствует выходу масла из корпуса, а нижний шарик нагнетательного клапана под давлением масла сжимает пружину и открывает отверстие. Масло через фланец 13 и муфту 18 идет в систему. Для избежания утечки жидкости между плунжером 2 и крышкой 3 в расточках плунжера установлены кольца 5. Герметизация фланца 6 и корпуса осуществлена прокладкой 7. Уплотнение корпуса и фланца 13 выполнено при помощи прокладки 12.

97

10.3. Задание по созданию чертежей деталей и сборок

•Завершить оформление сборочного чертежа и спецификации.

•Выполнить трехмерные модели и ассоциативные чертежи корпуса 2 и втулки сальника 4. В каждом ассоциативном чертеже расположить аксонометрию с вырезом одной четверти детали.

•Выполнить по ГОСТ 2.317—69 аксонометрическое изображение с вырезом одной четверти шпилечного соединения деталей 2 и 4.

10.4. Данные для заполнения раздела «Стандартные изделия»

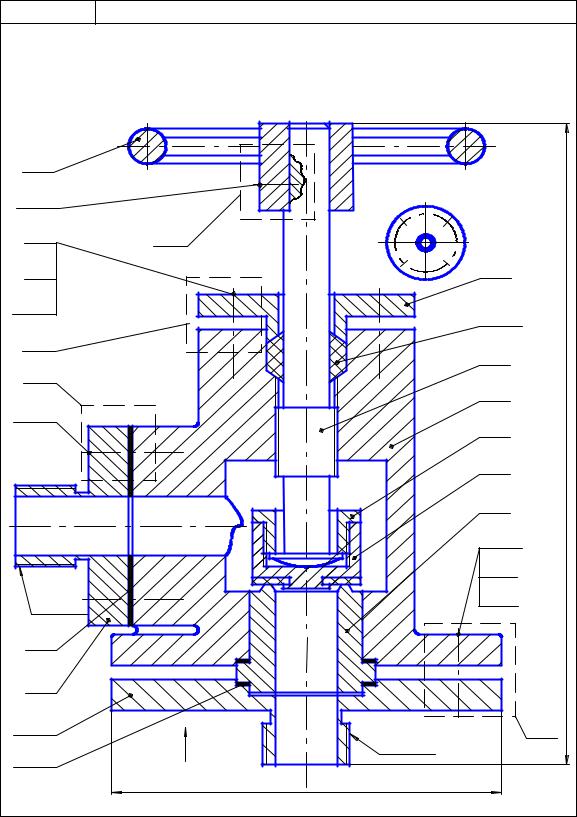

Описание вентиля углового. Вентиль – устройство для ре-

гулирования в трубопроводе пара, газа, воды или другой жидкости. Вентиль состоит из корпуса 2, в резьбовом отверстии которого установлен шпиндель 3. На нижнем конце шпинделя при помощи

резьбовой втулки 6 закреплен клапан 1, состоящий из двух деталей: металлической втулки и наплавленной резиновой прокладки. На верхнем конце шпинделя закреплен при помощи установочного винта 13 маховик 5. На корпусе 2 установлена втулка сальника 4, которая уплотняет сальниковую набивку 20. Фланец 9 закреплен на корпусе винтами 14. В нижнем отверстии корпуса установлен стакан 7, который удерживается в корпусе при помощи фланца 10, соединенного с корпусом болтами 12. На чертеже вентиль изображен в закрытом положении.

Жидкость поступает через отверстие во фланце 10. При вра-
