проходит жидкость. К корпусу подсоединяются два трубопровода (на чертеже они не показаны), по которым проходит жидкость. С одной стороны трубопровод подсоединяется к резьбовому концу фланца 7, а с другой – к угольнику, который на чертеже не показан. Полное прилегание сопряженных поверхностей пробки 2 и корпуса 1 достигается конической формой этих деталей. Уплотнение пробки 2 осуществляется при помощи сальниковой набивки 16. Для избежания утечки жидкости между корпусом 1 и фланцем 7 установлена прокладка 6.
86
|
Задания варианта 7 |
|
|
|
7.1 |
|

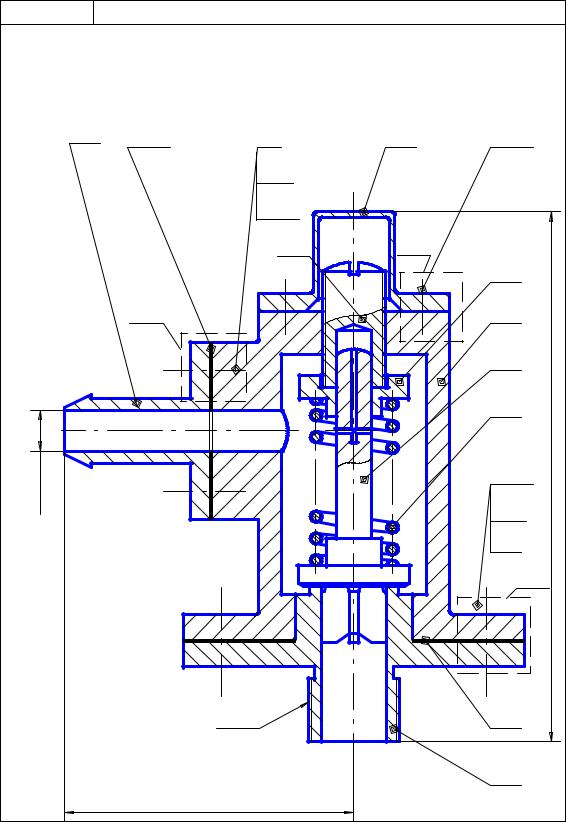

Клапан предохранительный |
||
По данным спецификации изобразить следующие соединения: |
|
|
||
А – болтовое – фланца 8 с корпусом 1; |
|
|
|
|
Б – винтовое – колпака 4 с корпусом 1; |
|
|
|
|
В – шпилечное – фланца 3 с корпусом 1 |
|
|
|
|
3 |
10 |
4 |
12 |
|
|
17 |
|
|
|
|
5 |
Б |
6 |
|
|
|
|
|
|
|
B |
|
1 |
|
|
|
|
2 |
|
|
|
|
7 |
|
З15 |
|
|
11 |
091 |
|
|
|
|
А |
|
G1 |
|
9 |
|
|
|
|
8 |
|
|
120 |
|
|
|
|
87 |
|
|
|
7.2 |
|
Завершить спецификацию клапана предохранительного |
||||
|
|
|
|
|
|
|
Формат |
Зона |
Поз. |
Обозначение |
Наименование |
Кол. |
Приме- |
чание |
||||||
|
|
|
|
|
|
|
|
|
|
|
Документация |
|
|
|
|
|
|
|
|
|
|
|
|
КИКГ.ХХХХХХ.007СБ |
Сборочный чертеж |
|
|
|
|
|
|
|
|
|
|
|
|
|
Детали |
|
|
|
|
|
|
|
|
|
|
|
1 |
КИКГ.ХХХХ01.007 |
Корпус |
1 |
|
|
|
2 |
КИКГ.ХХХХ02.007 |
Клапан |
1 |
|
|
|
3 |
КИКГ.ХХХХ03.007 |
Фланец |
1 |
|
|
|
4 |
КИКГ.ХХХХ04.007 |
Колпак |
1 |
|
|
|
5 |
КИКГ.ХХХХ05.007 |
Винт |
1 |
|
|
|
6 |
КИКГ.ХХХХ06.007 |
Тарелка |
1 |
|
|
|
7 |
КИКГ.ХХХХ07.007 |
Пружина |
1 |
|
|
|
8 |
КИКГ.ХХХХ08.007 |
Фланец |
1 |
|
|
|
9 |
КИКГ.ХХХХ09.007 |
Прокладка |
1 |
|
|
|
10 |
КИКГ.ХХХХ10.007 |
Прокладка |
1 |
|
|
|
|
|
|
|
|
|
|
|
|
Стандартные изделия |
|
|
|
|
|
|
|
|
|
|
|
11 |
|
Болт М10... ГОСТ 7798-70 |
4 |
|
|
|
12 |
|
Винт М6... ГОСТ 17475-80 |
4 |
|
|
|
|
|
Гайка ... ГОСТ 5915-70 |
|
|
|
|
|
|
Гайка ... ГОСТ 5915-70 |
|
|
|
|
|
|
Шайба ... ГОСТ 6402-70 |
|
|
|
|
|
|
Шайба ... ГОСТ 6402-70 |
|
|
|
|
17 |
|
Шпилька М8 ... ГОСТ 22032-76 |
4 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
88
7.3. Задание по созданию чертежей деталей и сборок
•Завершить оформление сборочного чертежа и спецификации.
•Выполнить трехмерные модели и ассоциативные чертежи корпуса 1 и фланца 3. В каждом ассоциативном чертеже расположить аксонометрию с вырезом одной четверти детали.
•Выполнить по ГОСТ 2.317–69 аксонометрическое изображение с вырезом одной четверти шпилечного соединения деталей 1 и 3.
7.4. Данные для заполнения раздела «Стандартные изделия»
Соеди- |
Наименование |
Материал |
Покрытие |
Толщи- |
|
на по- |
|||||
нение |
|
|
|
крытия |
|
|
Болт М10х1,25 … |
Сталь 20 |
Цинковое, |
- |
|
Болто- |
хроматиров. |
||||
вое |
Гайка …(исполнение1) |
Сталь 10 |
То же |
- |
|
|
Шайба… (исполнение 1) |
Сталь 10 |
То же |
- |
|
Винто- |
Винт М6…(класс точности |
Сталь |
Фосфатное, |
|
|
пропитанное |
- |
||||
вое |
А) |
35ХГСА |
|||
маслом |
|
||||
|
|
|
|
||
Шпи- |
Шпилька М8 … |
Сталь 40 |
То же |
- |
|
Гайка … (исполнение 2) |
Сталь35Х |
То же |
- |
||
лечное |
Шайба … (толщина нор- |
Сталь 65Г |
Цинковое |
6мкм |
|
|
мальная) |
||||
|
|
|
|
Описание клапана предохранительного. Клапан состоит из корпуса 1, в нижней части которого установлен фланец 8. Фланец крепится к корпусу болтами 11, шайбами и гайками. В цилиндрическое отверстие фланца 8 входит клапан 2, который торцевой плоскостью цилиндрического буртика упирается в торцевую плоскость верхней части фланца. В торец цилиндрического буртика клапана 2 упирается пружина 7, регулируемая винтом 5, упирающимся в тарелку 6. Колпак 4 крепится к корпусу 1 винтами 12. Фланец 3 соединен с корпусом при помощи шпилек 17, шайб и гаек. На чертеже клапан изображен в закрытом положении.
При повышении давления в системе жидкость, находящаяся в полости отверстия фланца 8 под клапаном 2, давит на него. Клапан 2, сжимая пружину 7, открывает отверстие, и избыточная жидкость через отверстие во фланце 3 сливается по трубопроводу в бак (трубопроводы на чертеже не изображены). Герметичность соединения корпуса 1 и фланцев 3 и 8 осуществляется прокладками 9 и 10.
89
|
Задания варианта 8 |
|
|
|
||||
8.1 |
|
|
|
|
|

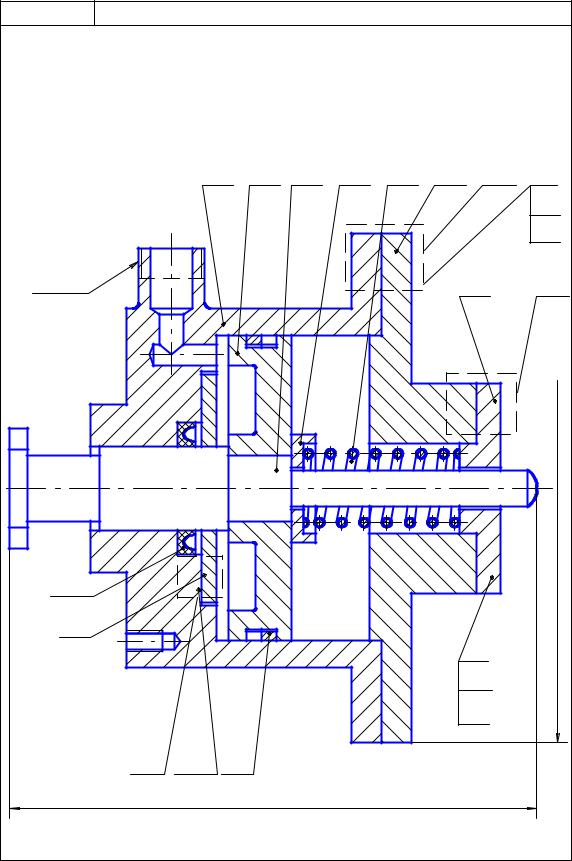

Цилиндр упора |
||
