8.2



Завершить спецификацию цилиндра упора























мрФоат

Зона

Поз.

Обозначение

Наименование

лКо.

Приме-











чание

























































Документация





























КИКГ.ХХХХХХ.008СБ

Сборочный чертеж































Детали



























1

КИКГ.ХХХХ01.008

Цилиндр

1









2

КИКГ.ХХХХ02.008

Поршень

1









3

КИКГ.ХХХХ03.008

Шток

1









4

КИКГ.ХХХХ04.008

Тарелка

1









5

КИКГ.ХХХХ05.008

Пружина

1









6

КИКГ.ХХХХ06.008

Крышка

1









7

КИКГ.ХХХХ07.008

Крышка

1









8

КИКГ.ХХХХ08.008

Кольцо поршневое

2









9

КИКГ.ХХХХ09.008

Шайба

1





























Стандартные изделия



























10



Болт М8... ГОСТ 7798-70

4









11



Винт M6... ГОСТ 17475-80

4













Гайка ... ГОСТ 5915-70















Гайка ... ГОСТ 5915-70















Шайба ... ГОСТ 6402-70















Шайба ... ГОСТ 6402-70











16



Шпилька М10 ... ГОСТ 22032-76

4









17



Манжета 32x22 ГОСТ 14896-84

1





















91

8.3. Задание по созданию чертежей деталей и сборок

Завершить оформление сборочного чертежа и спецификации.

Выполнить трехмерные модели и ассоциативные чертежи цилиндра 1 и крышки 6. В каждом ассоциативном чертеже расположить аксонометрию с вырезом одной четверти детали.

Выполнить по ГОСТ 2.317—69 аксонометрическое изображение с вырезом одной четверти шпилечного соединения деталей 1 и 6.

8.4. Данные для заполнения раздела «Стандартные изделия»

Соеди-

Наименование

Материал

Покрытие

Толщи-

на по-

нение







крытия







Окисное,



Болто-

Болт 8х1 …

Сталь 20

пропитанное

-

вое





маслом



Гайка …(исполнение1)

Сталь 10

То же

-





Шайба… (исполнение 1)

Сталь 10

То же

-

Винто-

Винт М6…(класс точности В)

Сталь 20

То же

-

вое









Шпи-

Шпилька М10х1,25 …

Сталь 20

Цинковое

6 мкм

Гайка … (исполнение 2)

Сталь 10

То же

-

лечное

Шайба … (толщина нор-

Сталь 65Г

То же

-



мальная)









Описание цилиндра упора. Цилиндр представляет cобой гидродвигатель с прямолинейным возвратно-поступательным движением поршня относительно корпуса цилиндра. Цилиндр упора предназначается для зажима или фиксации деталей в определенном положении.

Цилиндр упора состоит из цилиндра 1, к которому крепится при помощи болтов 10, шайб и гаек крышка 6. На крышку 6 при помощи шпилек 16, шайб и гаек установлена крышка 7, в которую упирается пружина 5. Другим торцом она упирается в тарелку 4, поджимающую поршень 2. Поршень установлен на штоке 3. В расточках поршня расположены кольца 8. Манжета 14, установленная

врасточке цилиндра, поддерживается шайбой 9.

Котверстиям бобышки цилиндра подается под давлением жидкость, которая перемещает поршень 2 вправо. Вместе с порш-

92

нем вправо перемещается шток 3, головка которого находится в пазу фиксирующей детали и при перемещении прижимает деталь к раме (на чертеже фиксирующая деталь и рама не изображены). Для освобождения детали давление в системе понижается, и поршень под действием пружины 5 возвращается в первоначальное положение.

Уплотнение поршня 2 в цилиндре осуществляется двумя чугунными поршневыми кольцами 8. Шток в цилиндре 1 уплотняется резиновой манжетой 17.

93





Задания варианта 9



9.1





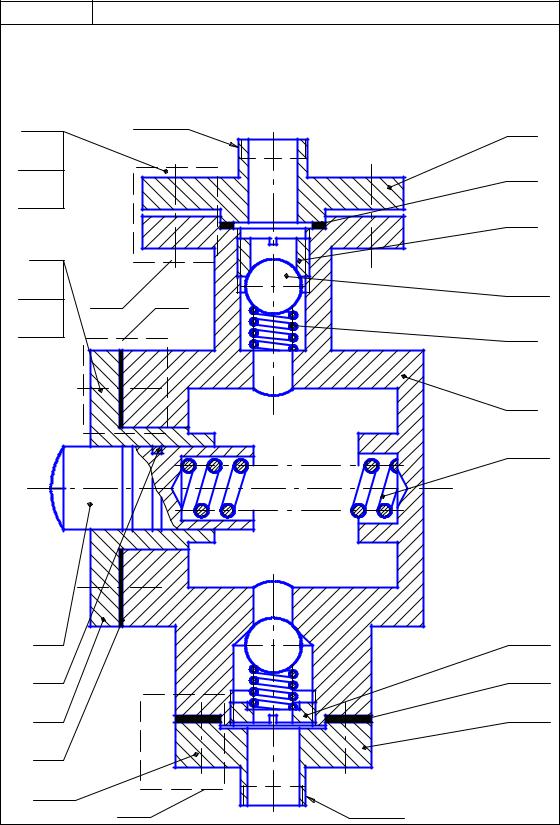

Насос

По данным спецификации изобразить следующие соединения:



А — болтовое — корпуса 1 и фланца 6;



Б — винтовое — корпуса 1 и фланца 13;



В — шпилечное — корпуса 1 и крышки 3.



14



G1/2

6







7







8



А

В

21





20





9







1







10

2





11

5





12

3





13

4







15

Б

G1/2











94



9.2

Ф роЗП тамно а.зо

Завершить спецификацию насоса

Обозначение Наименование

Кол.

Примечание





















КИКГ.ХХХХХХ.009СБ

Сборочный чертеж



























Детали























1

КИКГ.ХХХХ01.009

Корпус

1







2

КИКГ.ХХХХ02.009

Плунжер

1







3

КИКГ.ХХХХ03.009

Крышка

1







4

КИКГ.ХХХХ04.009

Прокладка

1







5

КИКГ.ХХХХ05.009

Кольцо

2







6

КИКГ.ХХХХ06.009

Фланец

1







7

КИКГ.ХХХХ07.009

Прокладка

1







8

КИКГ.ХХХХ08.009

Втулка

1







9

КИКГ.XXXX09.009

Пружина

2







10

КИКГ.XXXX10.009

Пружина

1







11

КИКГ.XXXX11.009

Втулка

1







12

КИКГ.XXXX12.009

Прокладка

1







13

КИКГ.XXXX13.009

Фланец

1

























Стандартные изделия























14



Болт М10 ... ГОСТ 7798-70

4







15



Винт М6 ... ГОСТ 1491-80

4











Гайка ... ГОСТ 5927-70













Гайка ... ГОСТ 5927-70













Шайба ... ГОСТ 6402-70













Шайба ... ГОСТ 11371-78









20



Шпилька М8 ... ГОСТ 22034-76

4







21



Шарик 12 ГОСТ 3722-81

2



95
